Proe/Creo如何创建绳结?

文章末尾下载模型

方法:

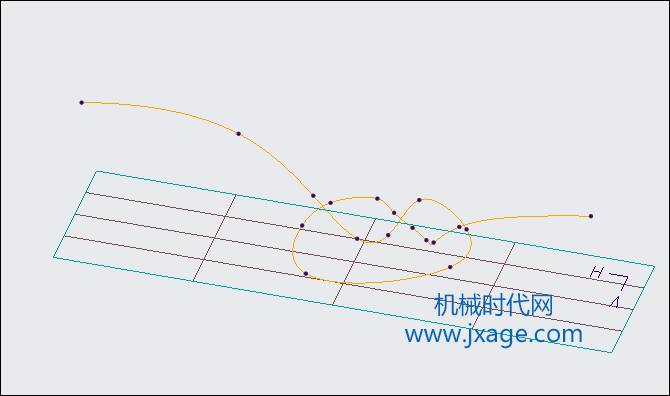

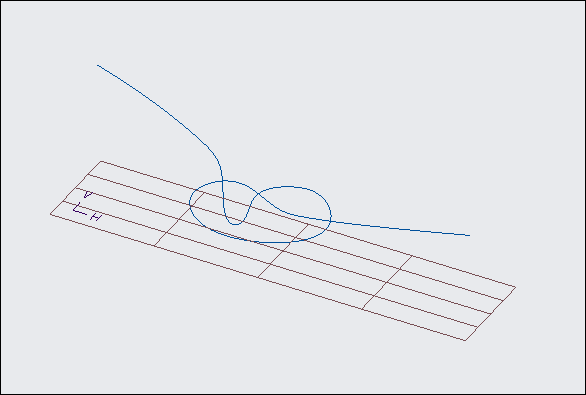

1.点击“样式”按钮,创建出如下图所示的一条自由曲线。

完成。

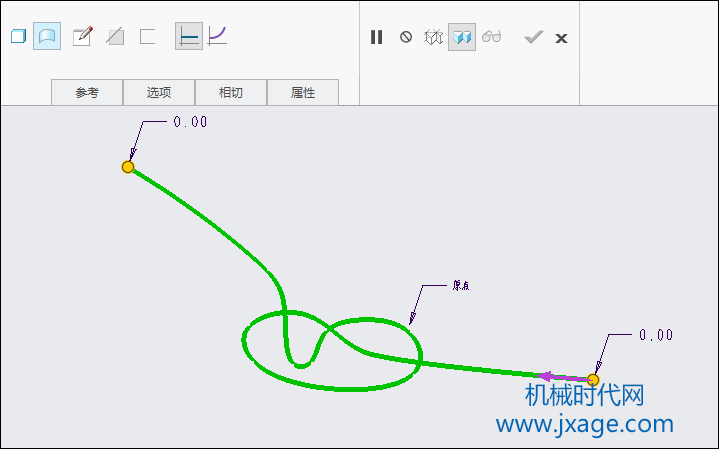

2.点击扫描按钮,扫描类型选择曲面,选择上一步创建的自由曲线作为扫描的轨迹。点击控制面板上的草绘按钮,进入草绘环境。

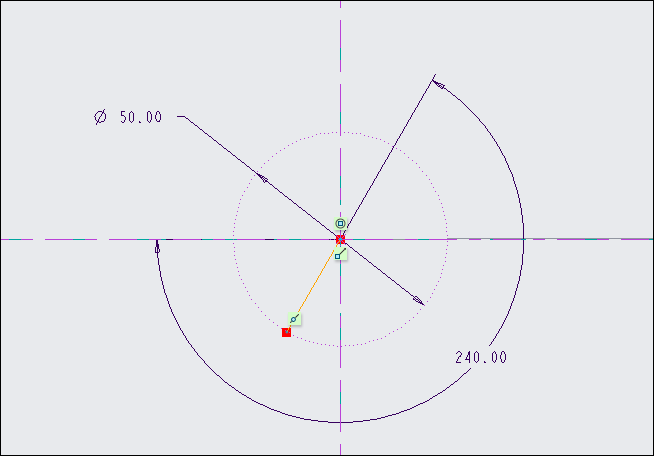

3.先创建出一个直径为50的构造圆,再过圆的中心绘制一条直线,如下图所示。

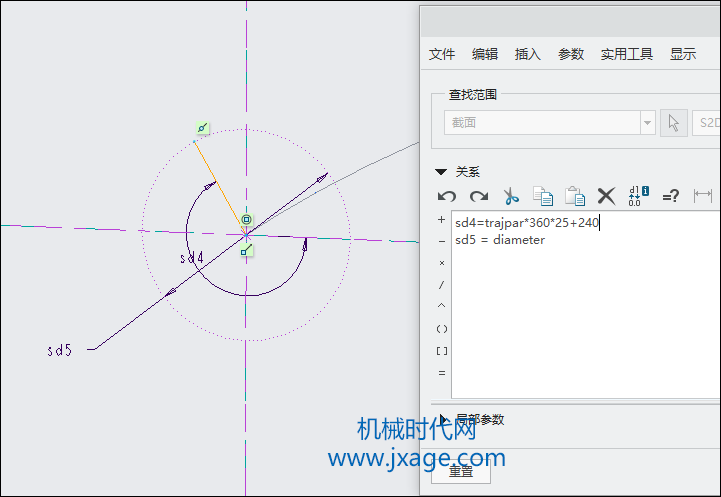

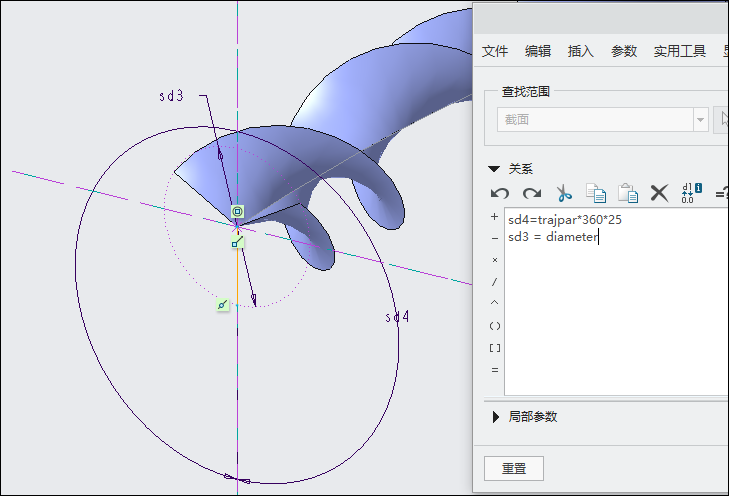

点击“工具”-“关系”,在关系输入框输入以下关系式:

sd4=trajpar*360*25+240

sd5 = diameter

完成第一个曲面。

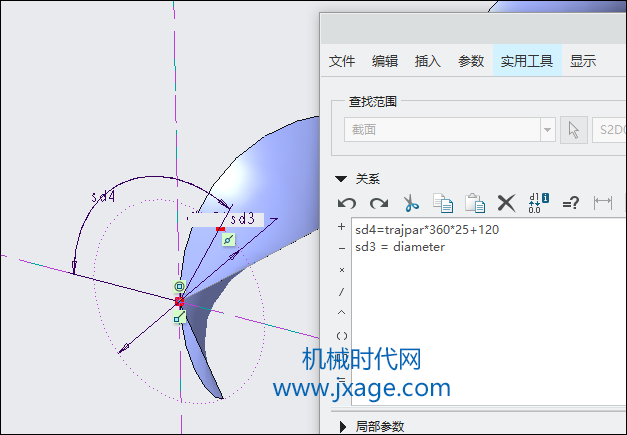

4.点击扫描按钮,按照步骤2和步骤3的操作内容,创建出如下图所示草绘,添加以下关系:

sd4=trajpar*360*25+120

sd3 = diameter

完成第二个曲面。

5.再次点击扫描按钮,按照步骤2和步骤3的操作内容,创建出如下图所示草绘,添加以下关系:

sd4=trajpar*360*25

sd3 = diameter

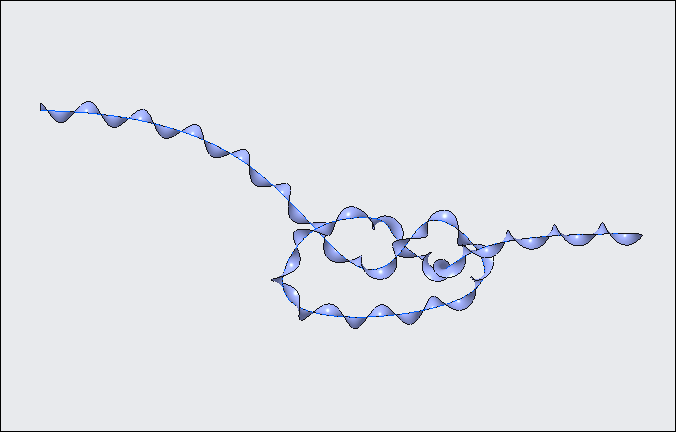

完成第三个曲面。

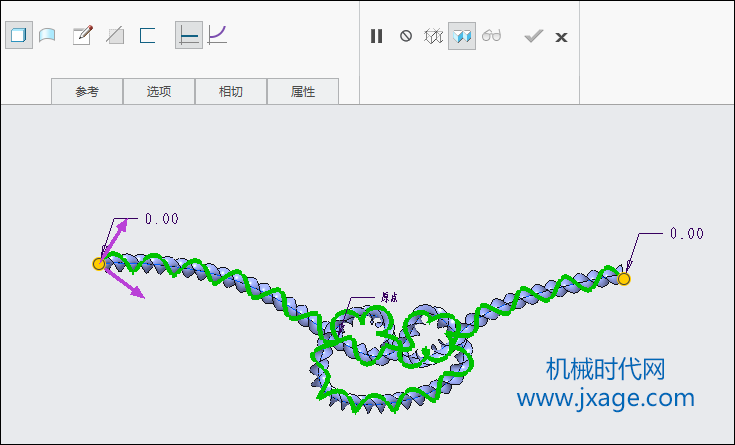

6.点击扫描按钮,类型选择“实体”,选择第一个曲面的边作为扫描的轨迹。

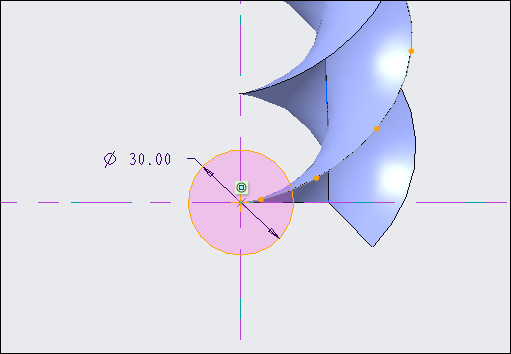

点击草绘按钮,绘制如下图所示的圆作为扫描截面。

7.完成扫描。

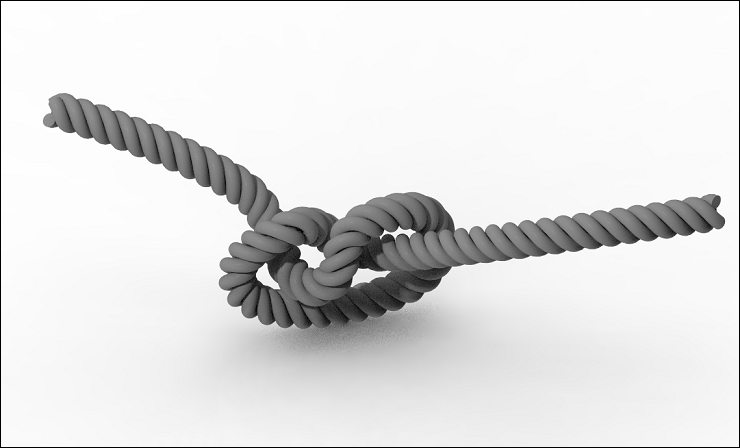

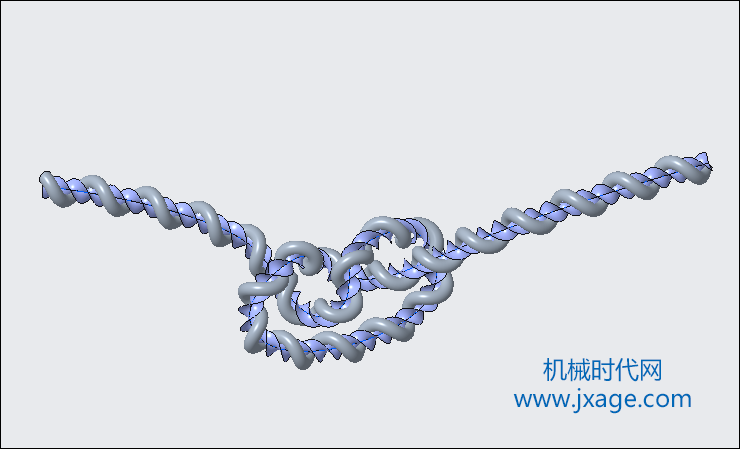

8.分别以第二个和第三个曲面的边为扫描轨迹完成其余两个扫描,最终结果如下图所示。
