SOLIDWORKS智能爆炸直线如何使用?

从SOLIDWORKS 2018开始,我们在完成爆炸视图的制作之后,可以智能插入爆炸直线,而不再需要花费时间将每个螺栓连接到每个螺母,可以在有效降低我们的操作时间。

1.SOLIDWORKS 智能爆炸直线如何工作?

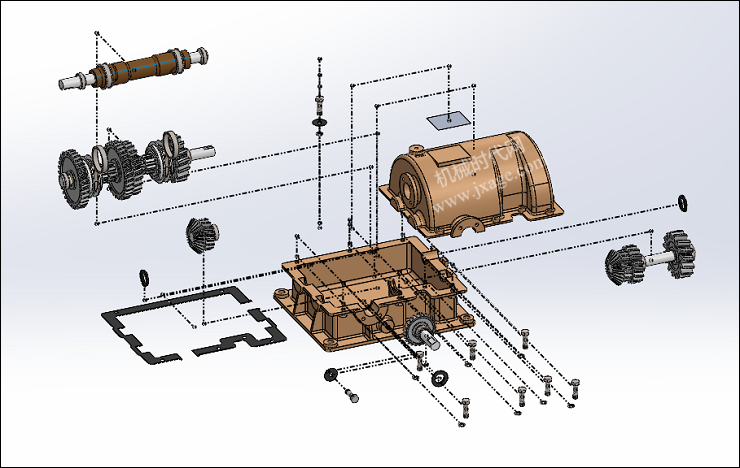

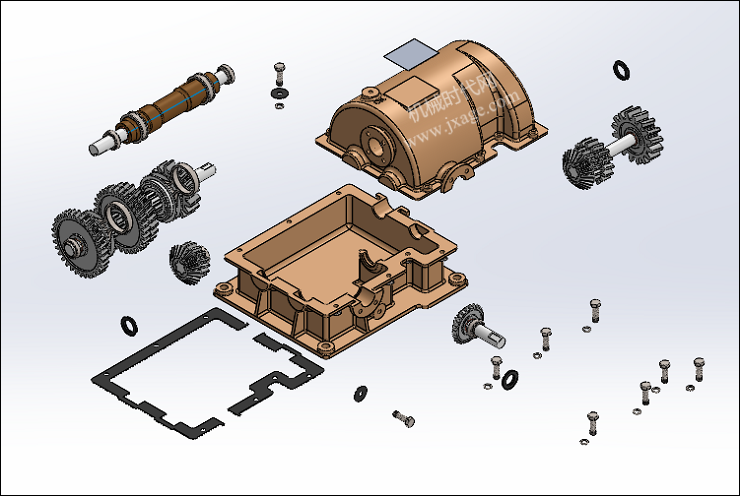

完成爆炸视图的制作之后,我们可以一键添加所有爆炸直线(基于爆炸步骤中拖动零件的方向)。

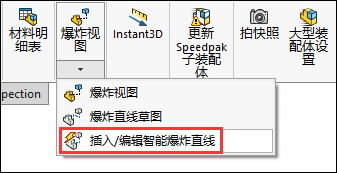

我们可以点击“插入/编辑智能爆炸直线”按钮,一键添加所有爆炸线,爆炸直线的参考点默认使用边界框中心。

2.SOLIDWORKS 智能爆炸直线编辑选项

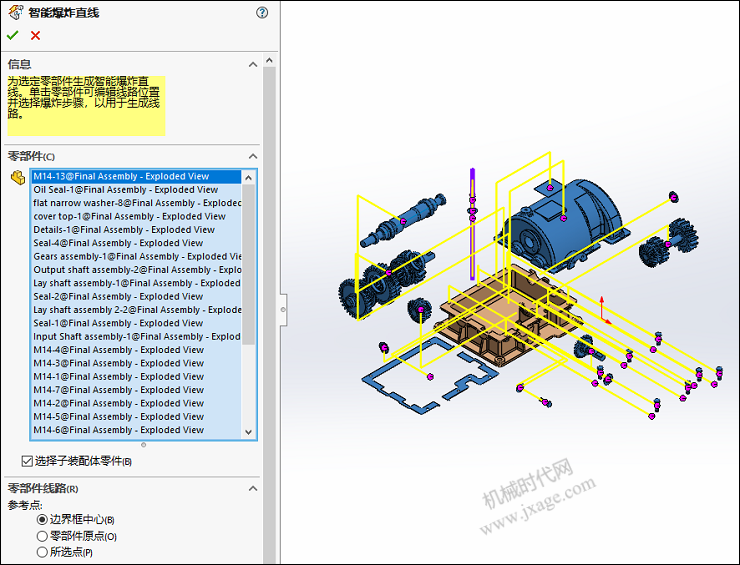

与所有 SOLIDWORKS 命令一样,关于创建爆炸线参考点的选项很多。我们可以使用边界框的中心,可以使用零部件原点,甚至可以自己定义某个点作为爆炸直线的参考。

完成。
