SolidWorks凸轮运动仿真

  • 7,864 次阅读
  • 阅读模式

一、零件建模

1.凸轮

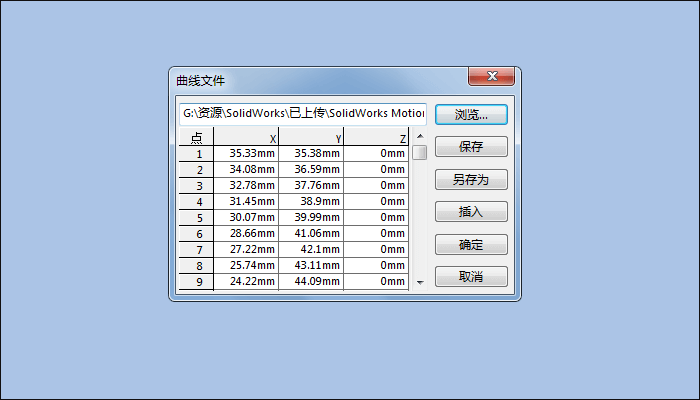

1)点击【插入-曲线-通过XYZ点的曲线】,点击【浏览】找到Text Files类型的文件,单击确定,创建凸轮的理论廓线。

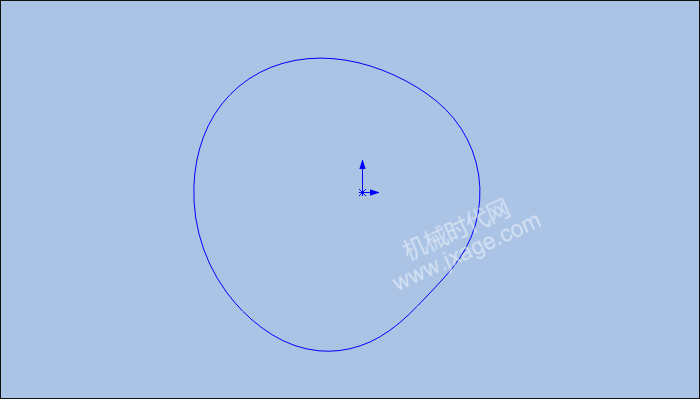

点击确定后得到如下的曲线。

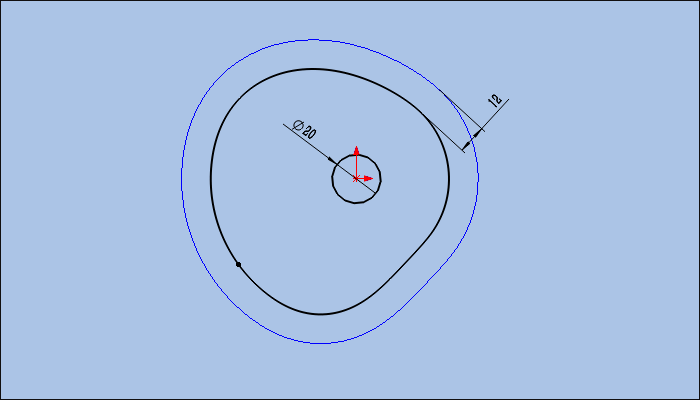

2)通过等距实体命令创建凸轮的实际廓线。

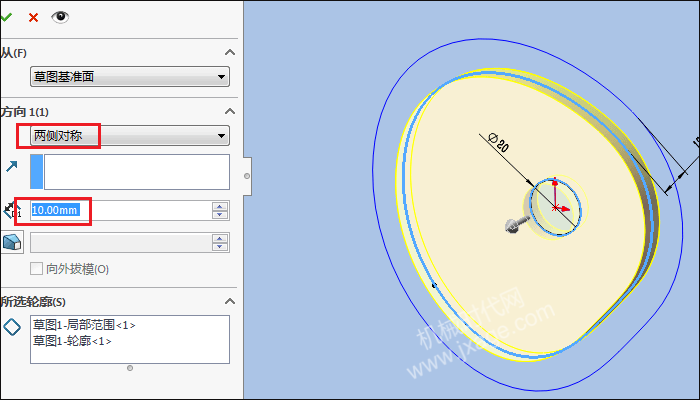

3)对凸轮的实际廓线进行对称拉伸。

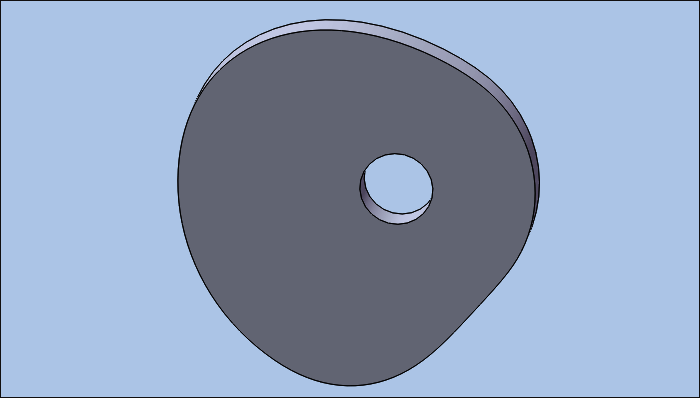

完成。

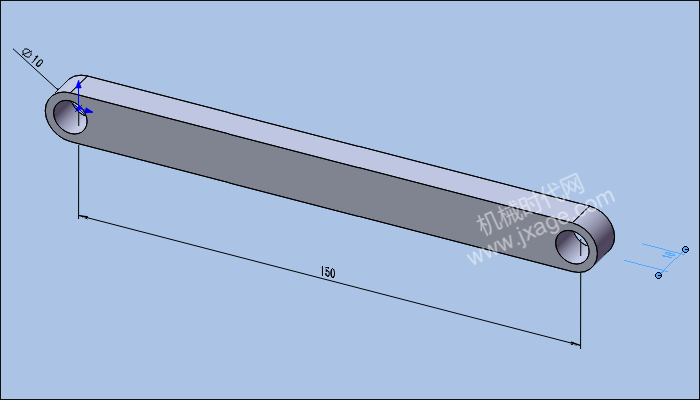

2.机架

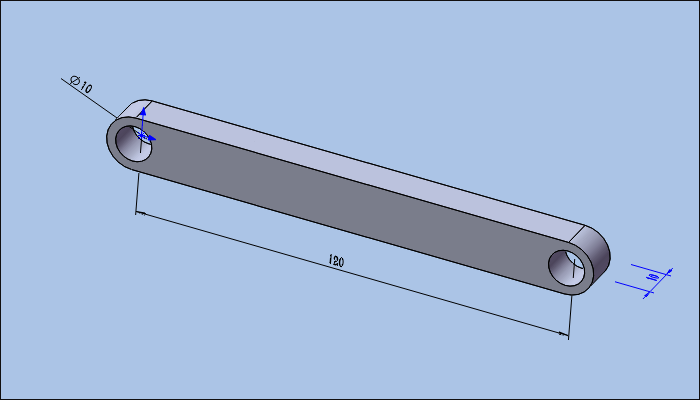

3.摆杆

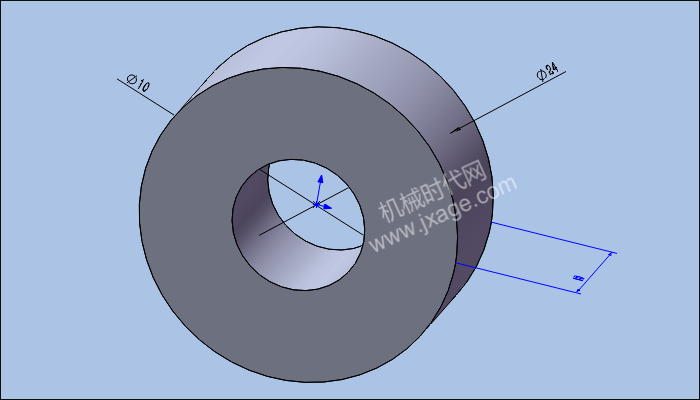

4.滚子

二、零件装配

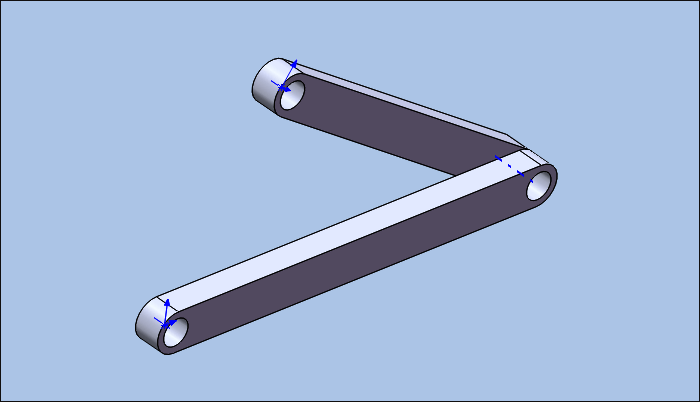

1.添加机架和摆杆,将两个零件的进行同轴心配合以及端面添加重合配合。

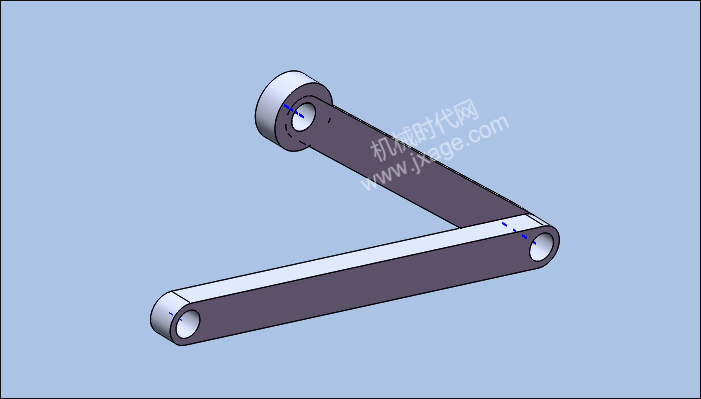

2.添加滚子。同样采用同轴心配合和端面进行配合,如下图。

3.添加凸轮。采用同样的配合方法。

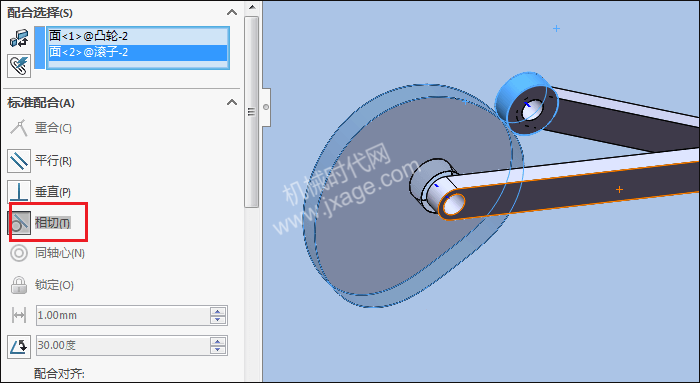

4.将凸轮和滚子之间添加一个相切配合

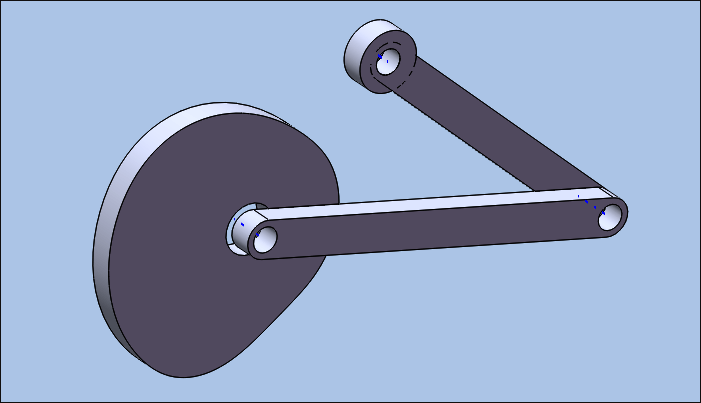

完成。

三、仿真

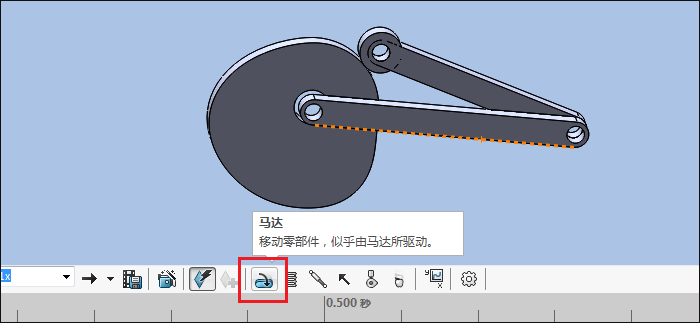

点击【运动算例1】,添加马达。

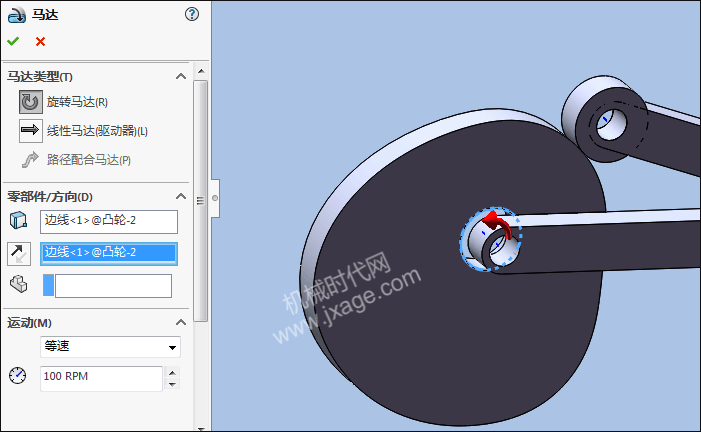

马达的参数如下图所示。

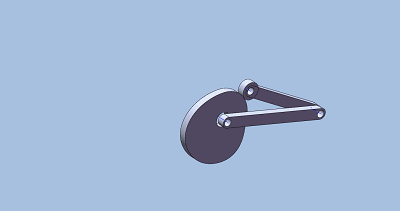

点击计算运动算例,整个机构就动起来了。

Proe知识
扫二维码关注微信公众号
weinxin
我的微信
SolidWorks技巧
扫二维码关注微信公众号
weinxin
我的公众号
Motion最后更新:2022-8-21
  • 本文由 发表于 2016年9月20日 21:43:48
  • 除非特殊声明,本站文章均为原创,转载请务必保留本文链接
评论  2  访客  2
    • chaojiun 2

      怪用不出來?等距實体用不出?也無法特征? :twisted:

      • hgwanglb2008 1

        谢谢老师分享
