Proe曲面建模（12）：手柄

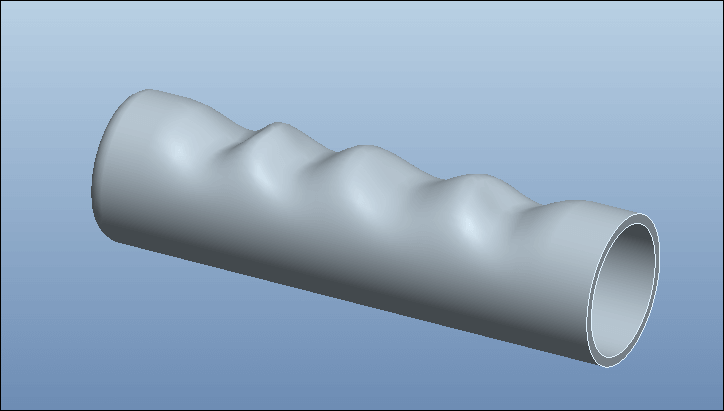

最终结果如下图所示：

方法：

1.新建文件。

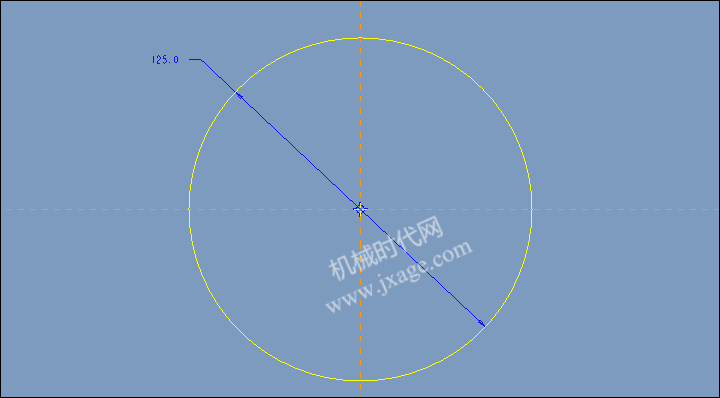

2.点击拉伸，类型为曲面，在FRONT绘制 如下的截面。

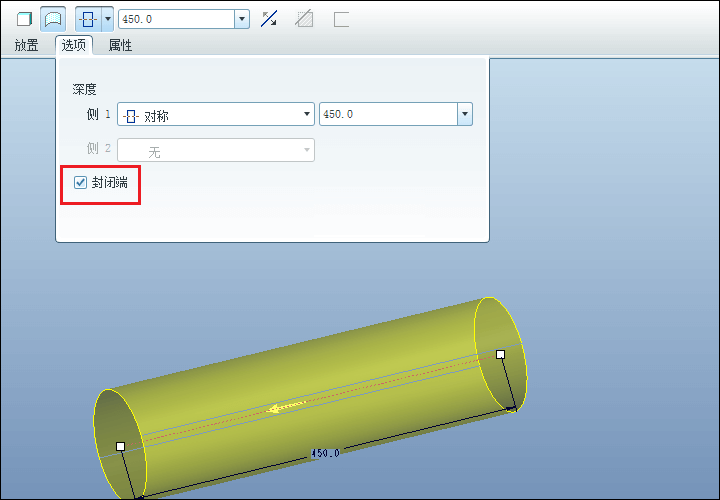

点击【选项】，勾选封闭端，拉伸长度为450。

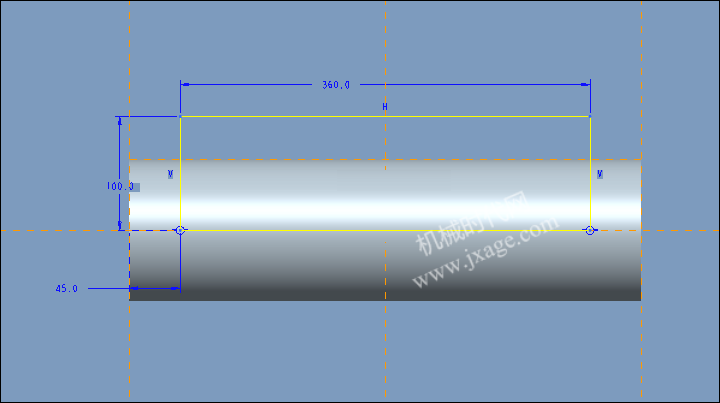

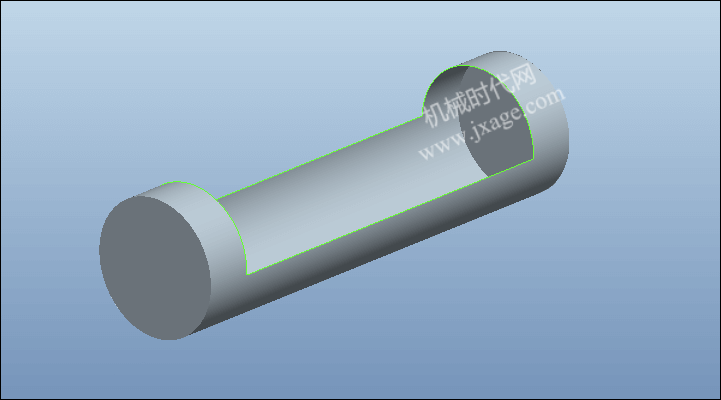

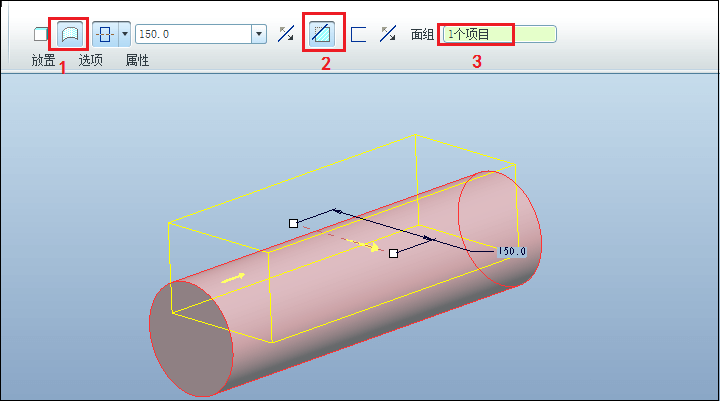

3.点击拉伸，在RIGHT平面绘制如下的草绘。目的是将上一步创建的曲面切除一个切口。

类型为曲面，点击切除材料，面组选择上一步创建的曲面。

完成。

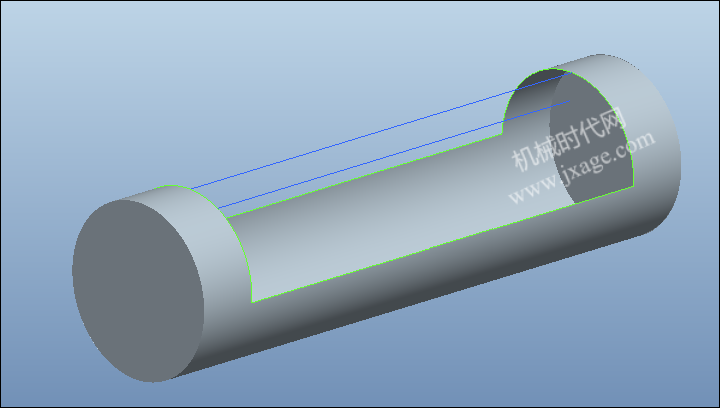

4.点击草绘，在RIGHT绘制如下的两条直线。

完成。

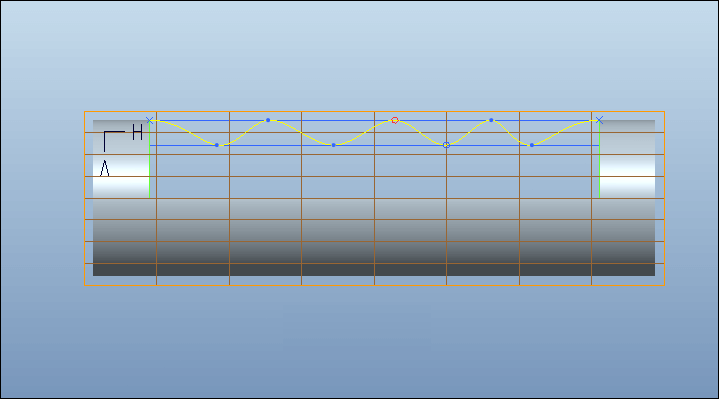

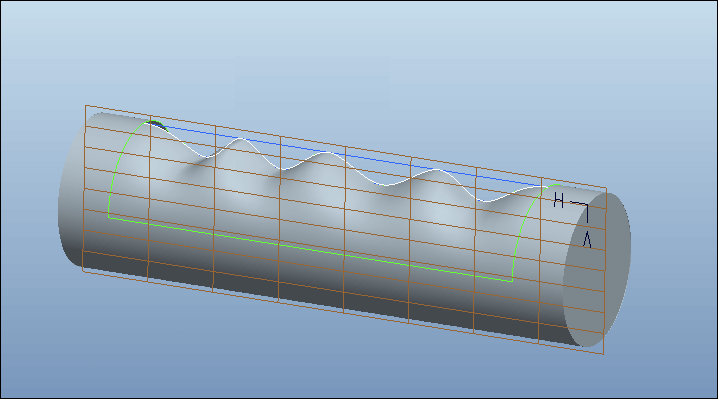

5.点击【插入】-【造型】，点击右侧工具栏的曲线，创建如下的曲线。曲线的上下与上一步创建的直线想交。曲线两端点处的切线要保持水平。

6.点击右侧工具栏的曲面，选择下图的四个曲线即可创建一个曲面。

完成。

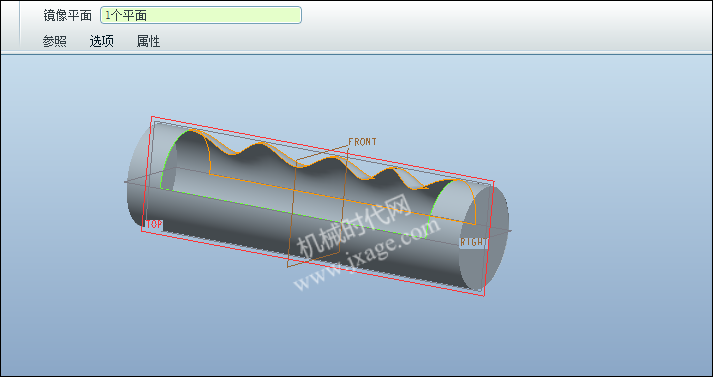

7.镜像上一步创建的曲面。

完成。

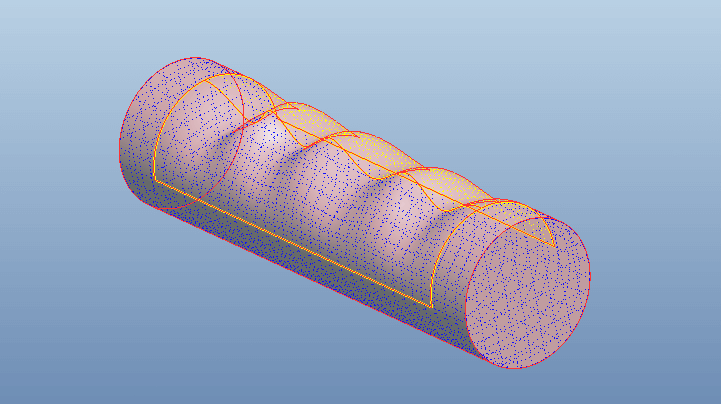

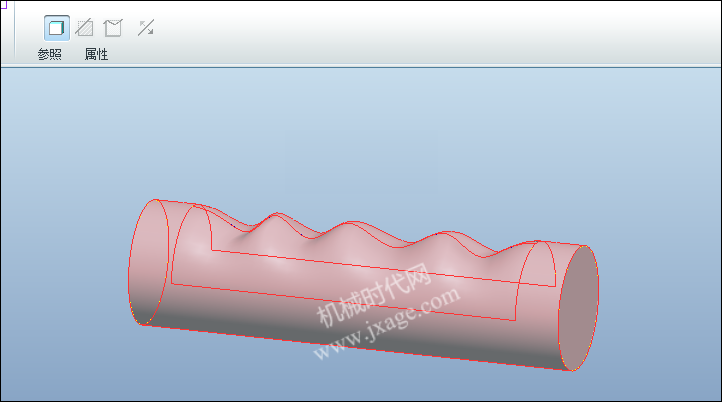

8.退出造型环境，点击【编辑】-【合并】，将三个曲面进行合并。

9.实体化。

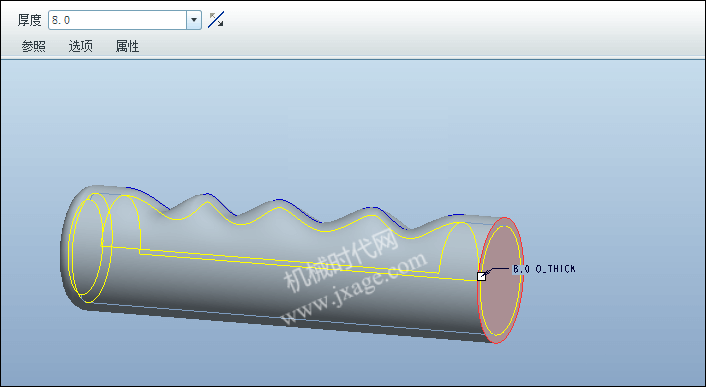

10.倒圆角和抽壳。

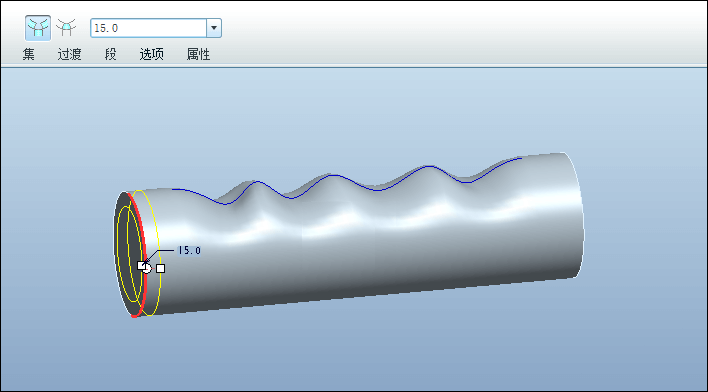

11.完成。
