SolidWorks动画教程(7):台锯切割运动动画

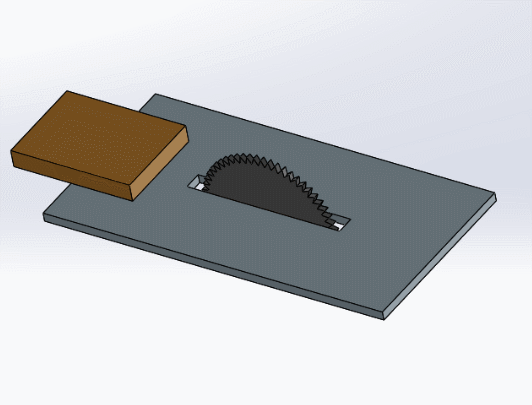

SolidWorks装配体剖视动画制作完成之后如下图所示。

文章末尾下载模型

方法:

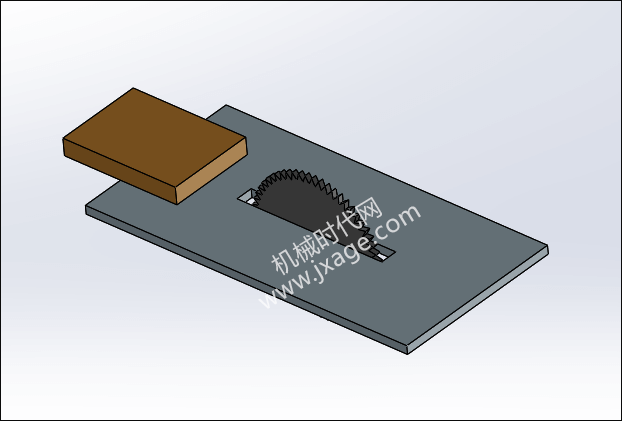

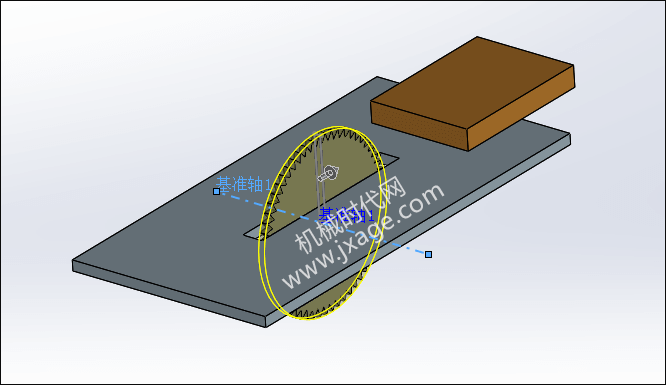

1.完成后的台锯装配体如下图所示。

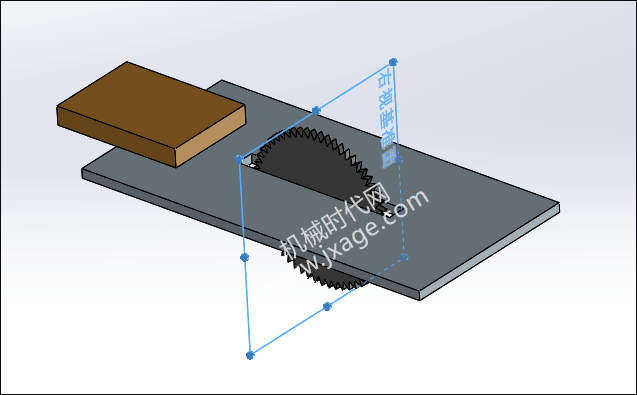

2.选择装配体的右视基准面,点击“草图绘制”。

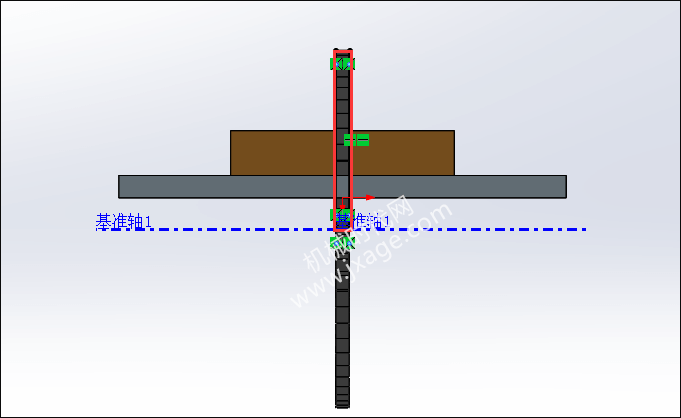

绘制如下图红色所示的旋转截面。

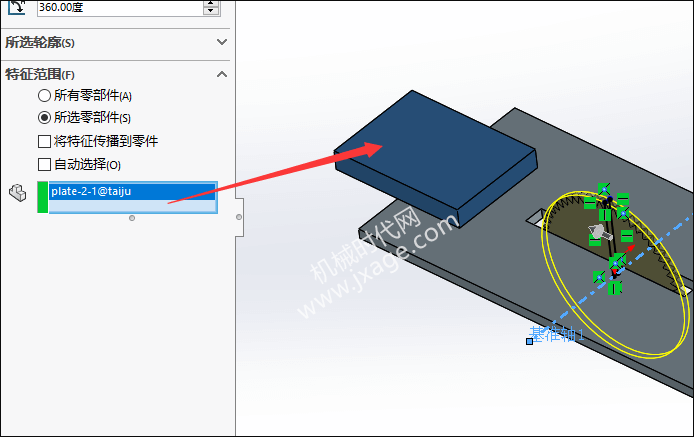

3.点击【装配体特征】-【旋转切除】,如下图所示。

取消勾选“自动选择”,选择plate-2作为被切除的对象。

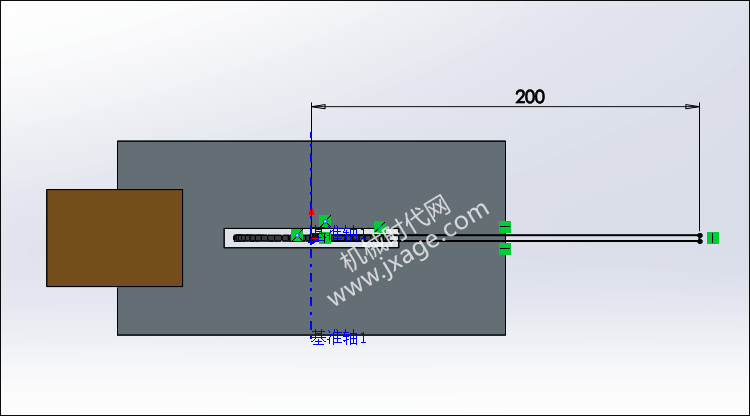

4.选择plate-1(即下图最大的矩形板)表面作为草绘平面,绘制如下图所示的截面。

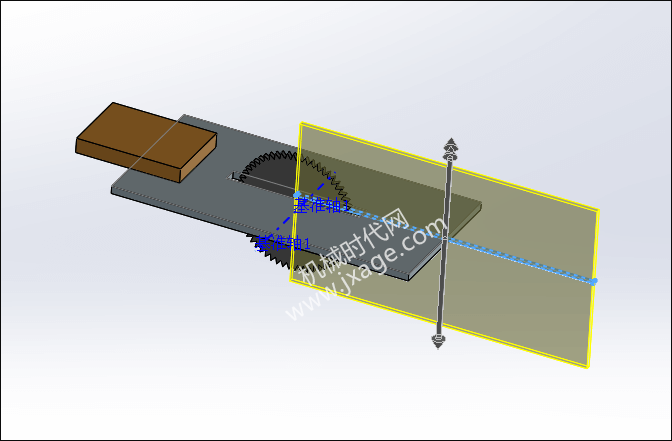

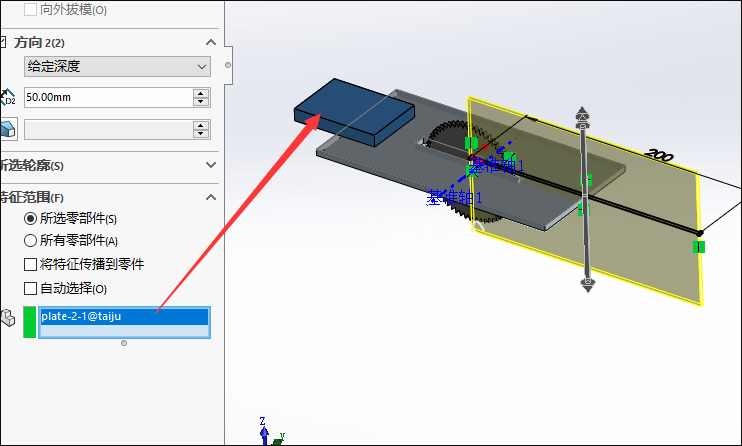

5.点击【装配体特征】-【拉伸切除】,如下图所示,将拉伸深度调整到如下图所示。

取消勾选“自动选择”,选择plate-2作为被切除的对象。

6.点击SolidWorks窗口左下侧的“运动算例1”选项,进入动画模块。

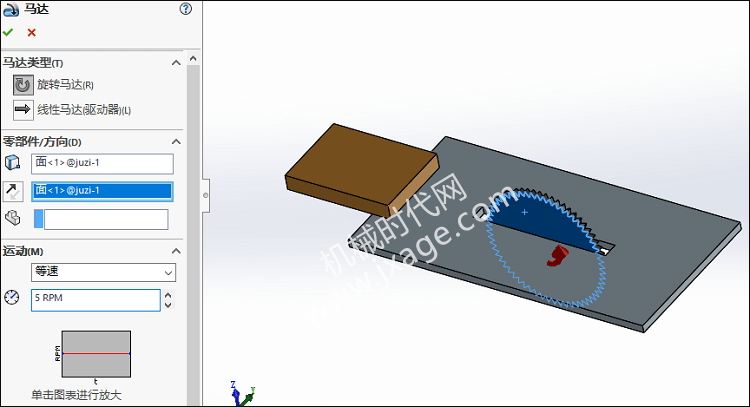

首先我们添加一个马达,按照下图进行设置,马达的转速为5RPM。

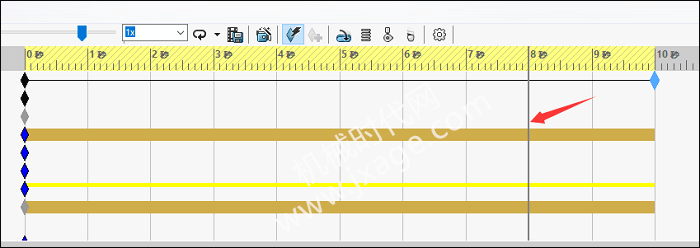

将时间拖拽到10秒的位置,完成马达的添加。然后将时间轴拖拽到8秒的位置。

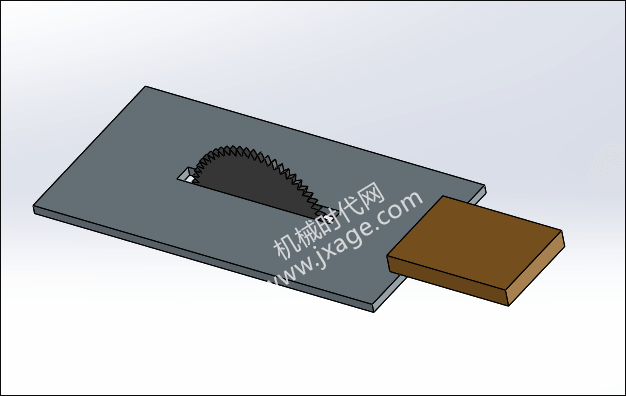

将plate-2移动到如下图所示的位置。

7.点击“计算”,我们就可以看到如下图所示的动画。

模型下载:

此处为隐藏的内容!
登录后方可查看!
