Creo如何制作关键帧动画（2）：多自由度运动

文章末尾下载模型

运动过程如下：

步骤1：横杆向右侧移动

步骤2：竖杆向下移动

步骤3：竖杆向上移动

步骤4：横杆向左移动

方法：

1.首先对模型进行装配，装配完成之后如下图所示。下图显示了各个零部件的装配关系。其中下图左侧黄色零件始终处于固定状态。

2.进入动画模块。点击【应用程序】-【动画】，如下图所示。

点击【新建动画】-【快照】，如下图所示。

对动画进行命名，点击确定。

4.点击工具栏的“拖动元件”，如下图所示。

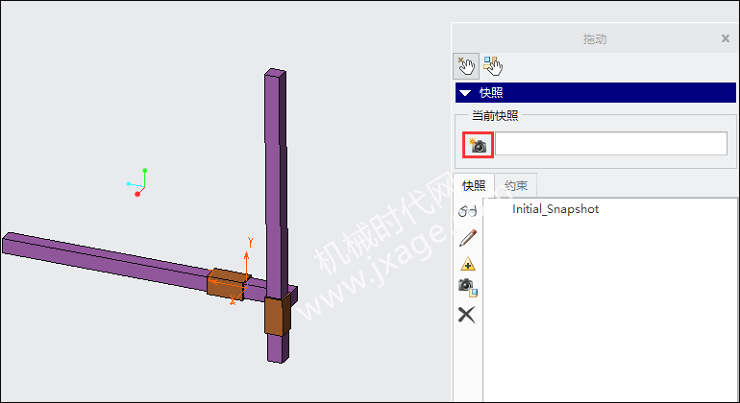

1）首先我们创建一个最初的快照Snapshot1，点击如下图所示的照相机按钮。

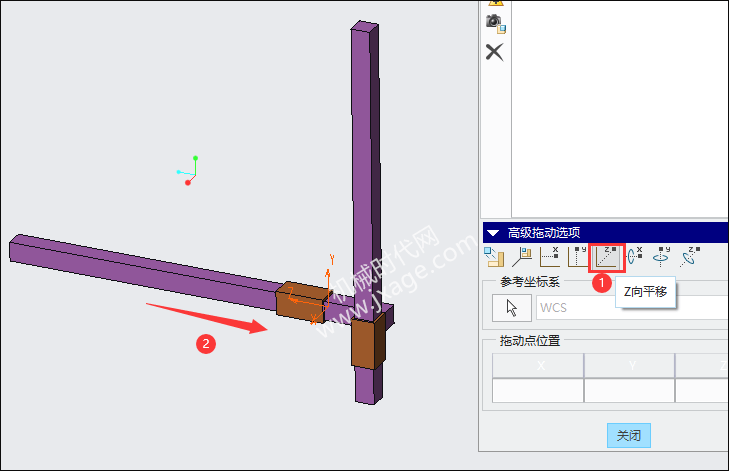

2）在高级拖动选项中选择“Z向平移”，将紫色横杆往右侧进行拖动。

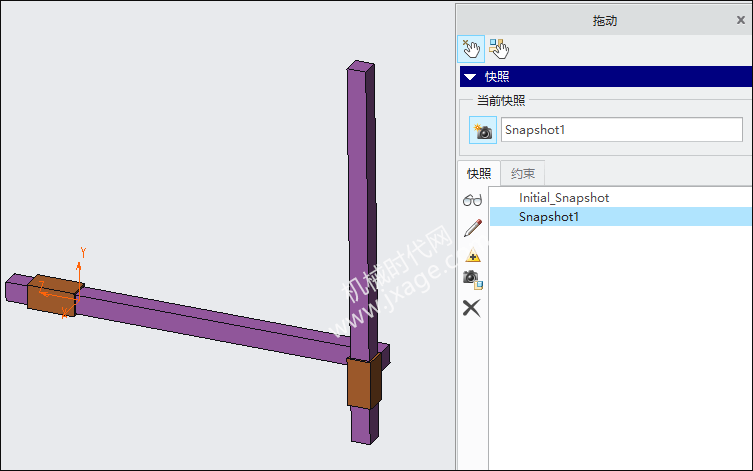

点击下图所示的照相机按钮创建Snapshot2。该运动过程为步骤1。

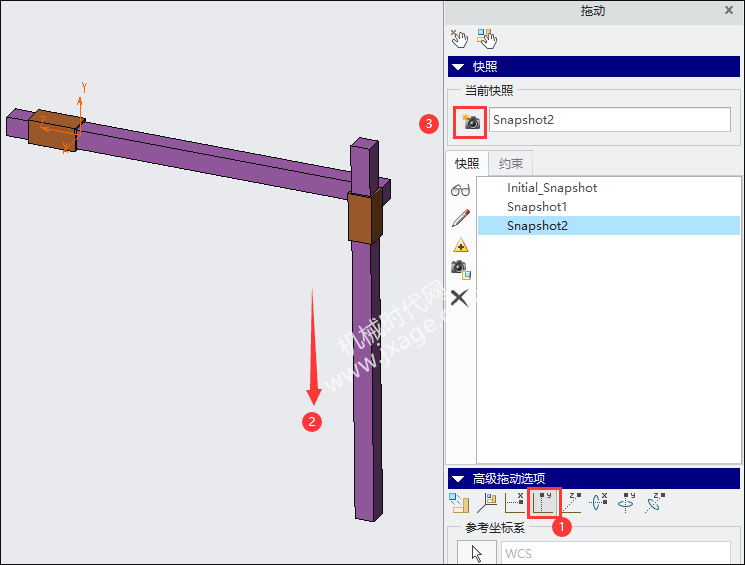

3）在高级拖动选项中选择“Y向平移”，将紫色竖杆往下方进行拖动。点击下图所示的照相机按钮创建Snapshot3。该运动过程为步骤2。

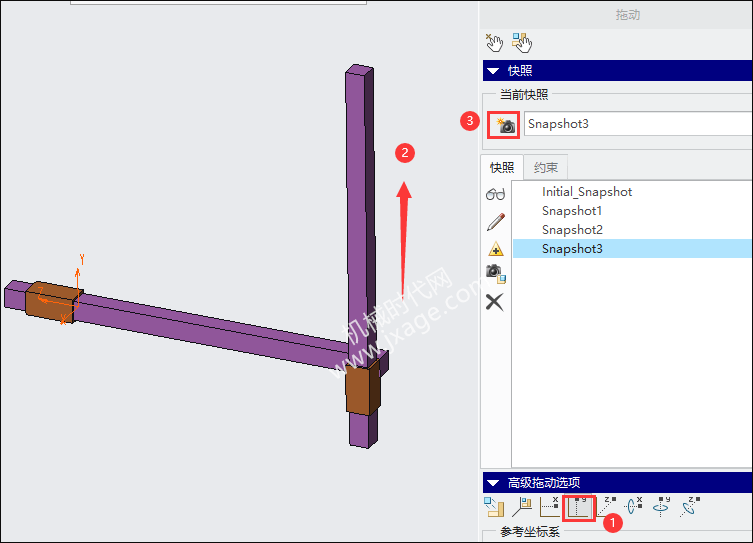

4）将紫色竖杆往上方进行拖动。点击下图所示的照相机按钮创建Snapshot4。该运动过程为步骤3。

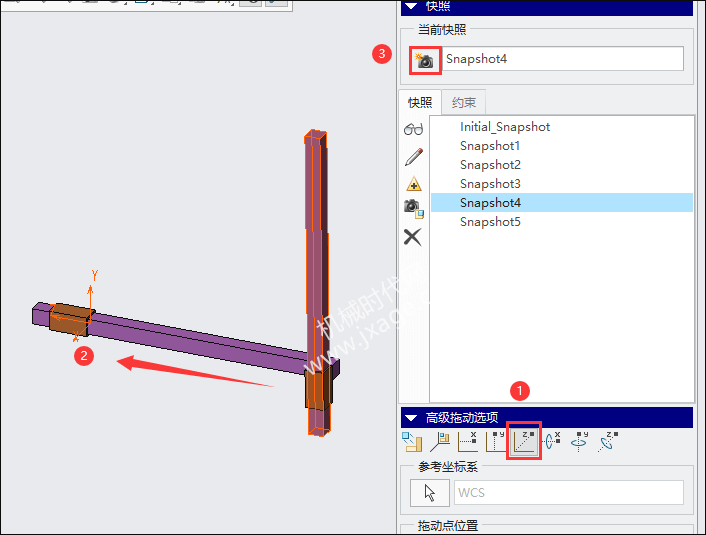

5）将紫色横杆往左侧进行拖动。点击下图所示的照相机按钮创建Snapshot5。该运动过程为步骤4。

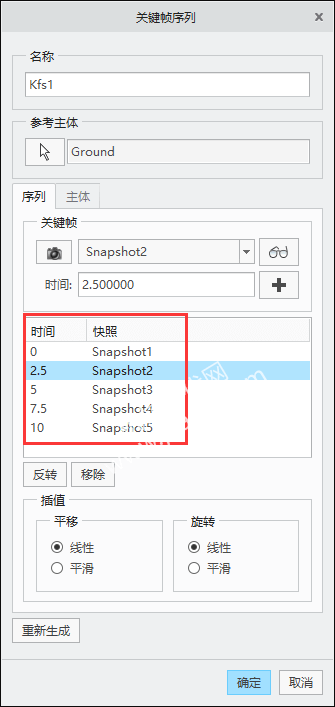

5.点击工具栏的“关键帧序列”，将所有快照添加到窗口中并按照下图设置相应的时间，如下图所示。

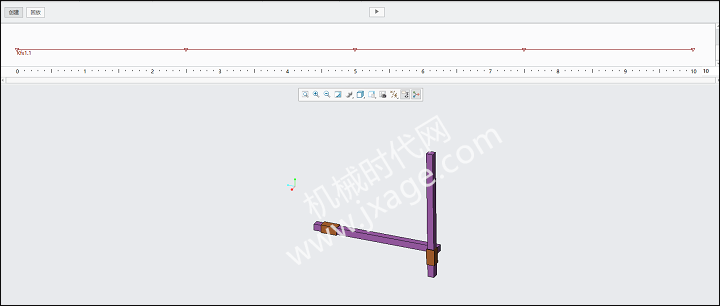

点窗口中的播放按钮即可看到动画。

6.点击工具栏的“回放”按钮。

点击下图窗口最左侧的按钮对动画进行回放。

完成。
