本次教程很好的仿真了小球碰撞的情况。采用的连接有凸轮连接和3D接触连接,通过启用重力进行动态仿真。

Proe如何进行小球碰撞仿真-图片1

文章末尾下载模型

1.新建一个组件。

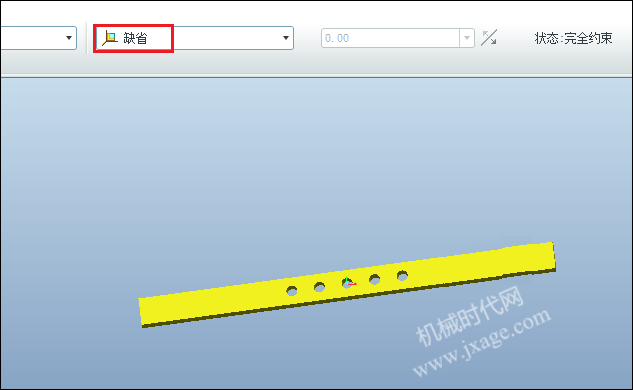

2.以缺省的方式添加bracket。

Proe如何进行小球碰撞仿真-图片2

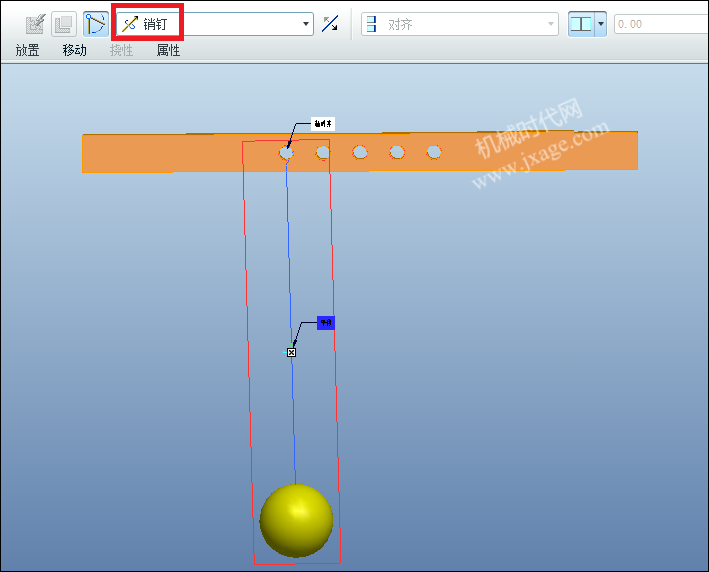

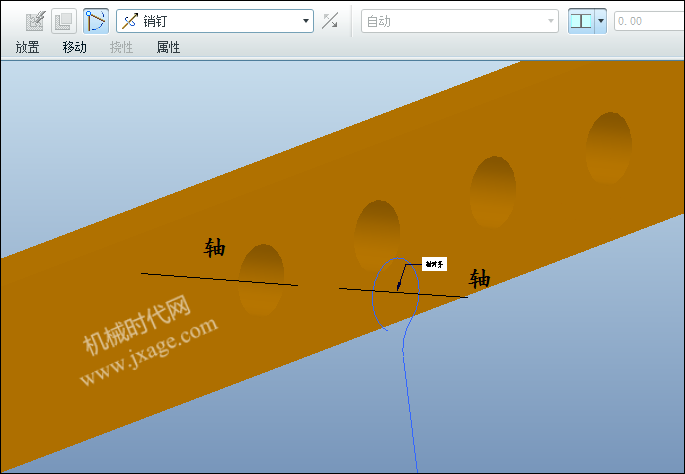

3.添加ball,并将其与bracket以销钉连接。

Proe如何进行小球碰撞仿真-图片3

Proe如何进行小球碰撞仿真-图片4

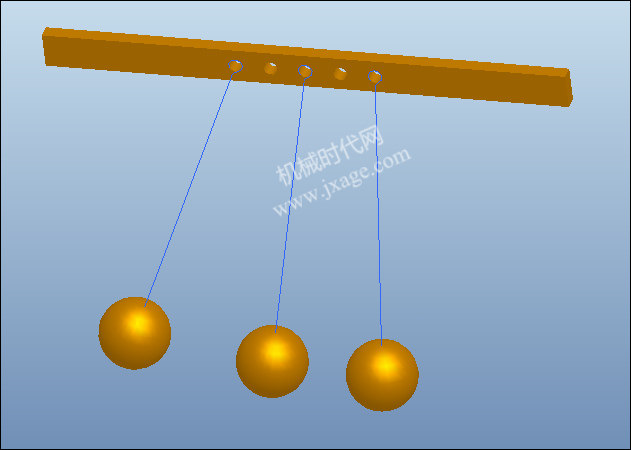

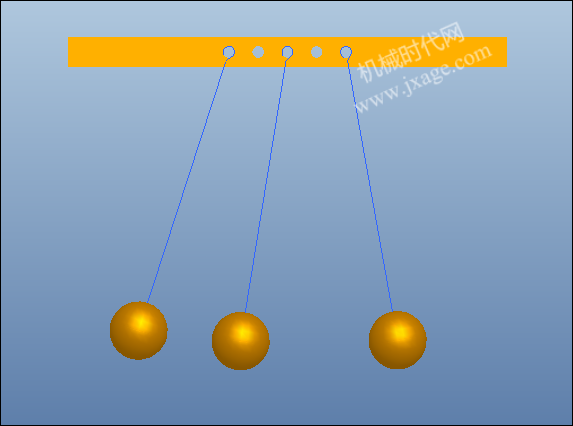

4.选择ball,鼠标右击选择【重复】,进行重复装配ball。

Proe如何进行小球碰撞仿真-图片5

6.点击【应用程序】-【机构】,进入机构环境。

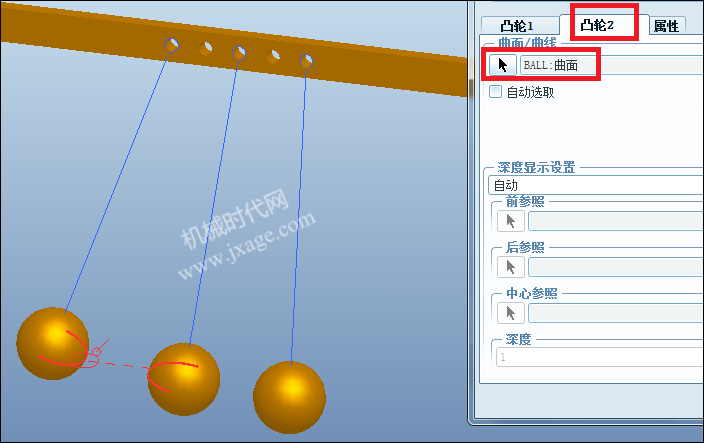

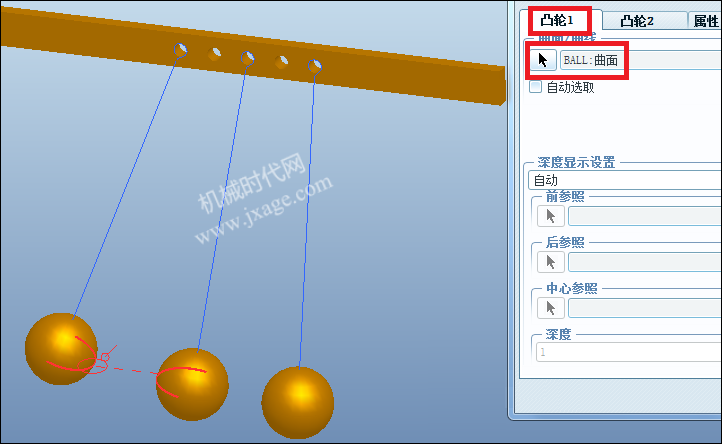

7.添加凸轮连接。

Proe如何进行小球碰撞仿真-图片6

Proe如何进行小球碰撞仿真-图片7

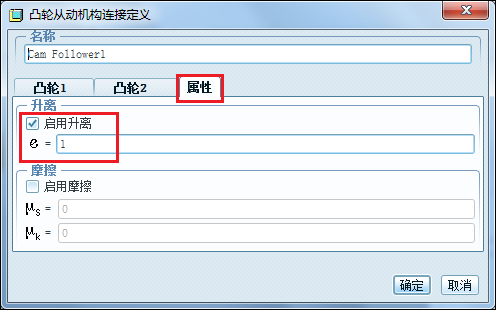

勾选【启用升离】,并将e设为1。

Proe如何进行小球碰撞仿真-图片8

8.同理将另一对球设置为凸轮连接。

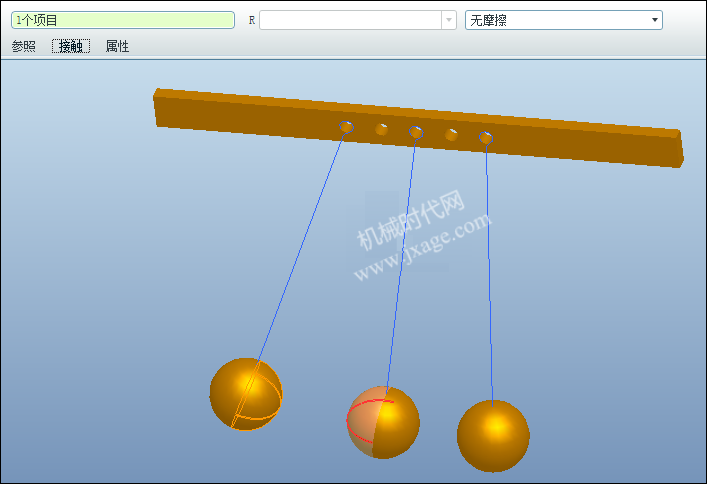

9.创建3D接触连接。点击【3D连接】,再选择一对小球,其他设置全部默认。

Proe如何进行小球碰撞仿真-图片9

同理对另一对小球创建3D接触连接。

Proe如何进行小球碰撞仿真-图片10

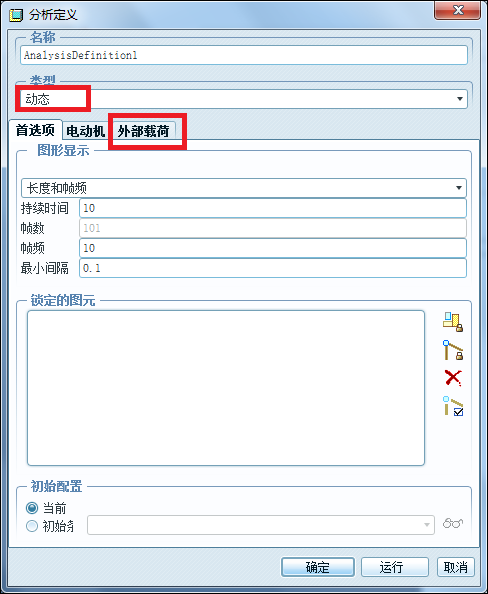

10.开始进行仿真。点击【机构分析】,类型选择【动态】。

Proe如何进行小球碰撞仿真-图片11

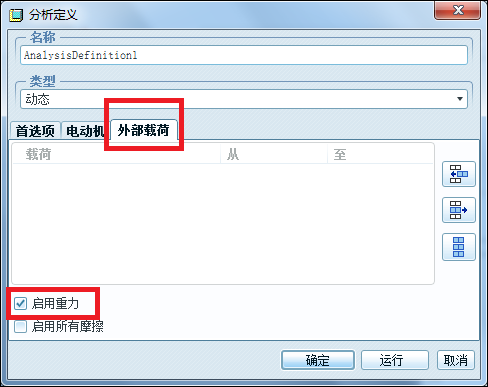

点击【外部载荷】,勾选【启用重力】,点击运行。

Proe如何进行小球碰撞仿真-图片12

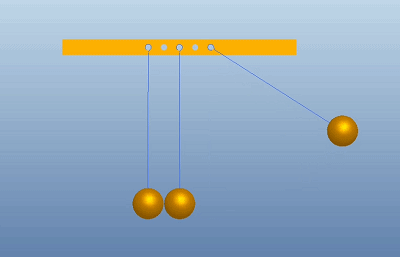

11.完成。

Proe如何进行小球碰撞仿真-图片13

模型下载:

此处为隐藏的内容
注册登录后,方可查看
