之前我们介绍过如何通过Creo的点阵列创建水立方外墙,可以参考:如何通过Creo点阵列创建水立方外墙。今天我们简单介绍如何使用Creo的点阵列创建锻打纹。

最终结果如下图所示:

如何通过Creo点阵列创建锻打纹?-图片1

文章末尾下载模型

方法:

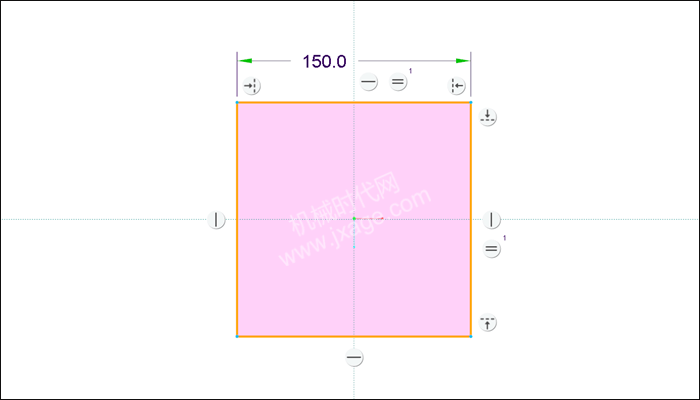

1.点击拉伸,在TOP平面绘制如下图所示的草图。

如何通过Creo点阵列创建锻打纹?-图片2

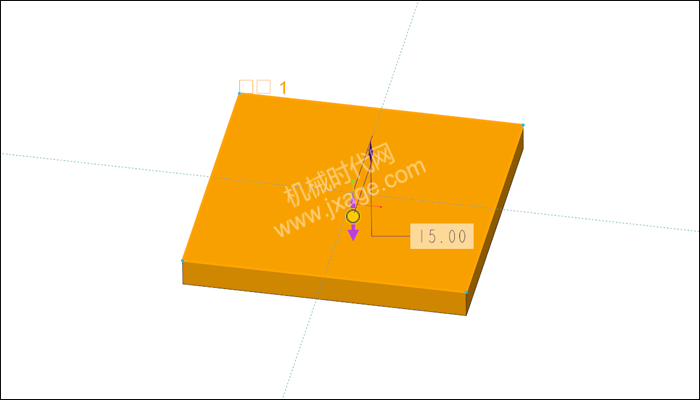

设置拉伸深度为15mm,点击勾号完成。

如何通过Creo点阵列创建锻打纹?-图片3

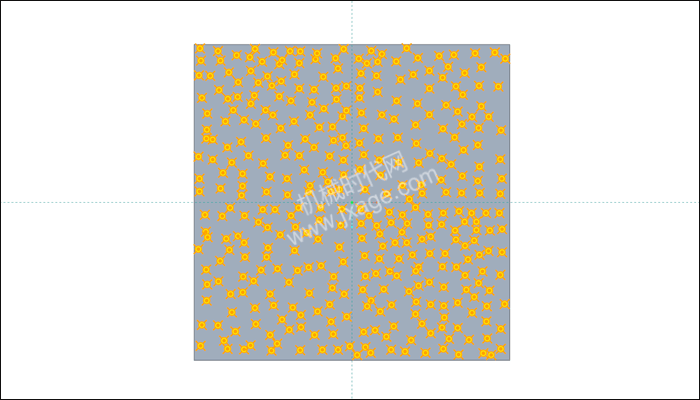

2.点击草图,在TOP平面绘制如下图所示的几何点,尺寸任意,点击勾号完成。

如何通过Creo点阵列创建锻打纹?-图片4

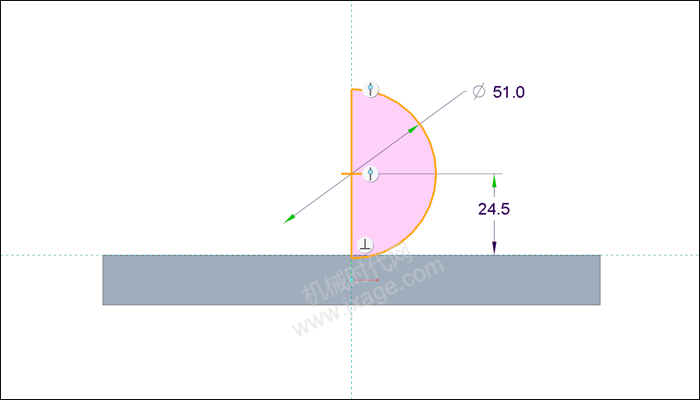

3.点击旋转,选择FRONT平面作为草绘平面,绘制如下图所示的草图。

如何通过Creo点阵列创建锻打纹?-图片5

点击勾号完成。

如何通过Creo点阵列创建锻打纹?-图片6

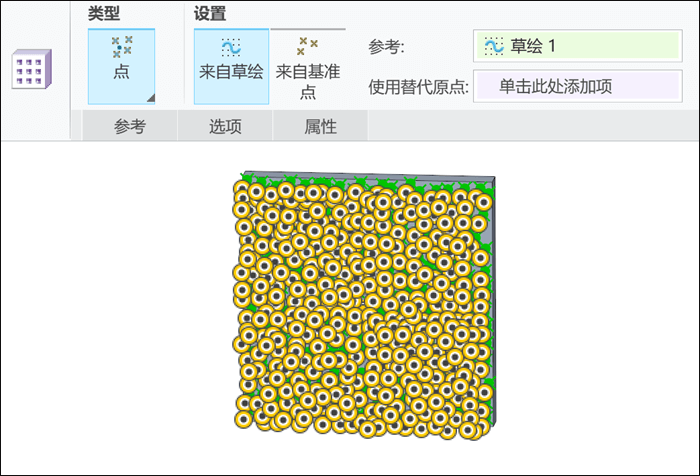

4.选择上一步创建的旋转特征,点击“阵列”,类型选择“点”,参考选择步骤2创建的草绘点,如下图所示。

如何通过Creo点阵列创建锻打纹?-图片7

点击勾号完成。

如何通过Creo点阵列创建锻打纹?-图片8
