SolidWorks建模练习(26):五角星

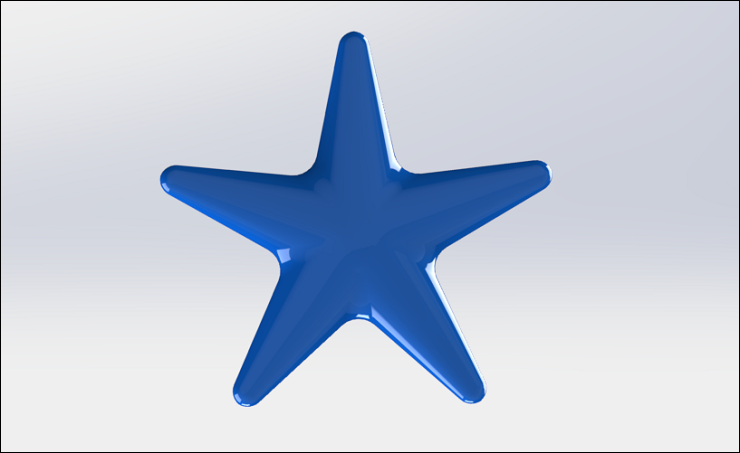

最终结果如下图所示。

文章末尾下载模型

方法:

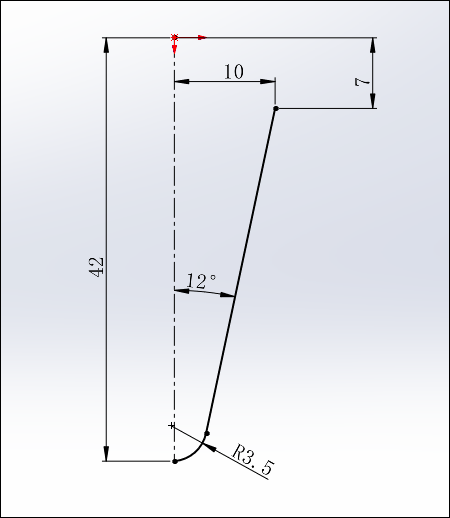

1.点击“插入”-“曲面”-“旋转曲面”,在前视基准面上绘制如下图所示的草图。

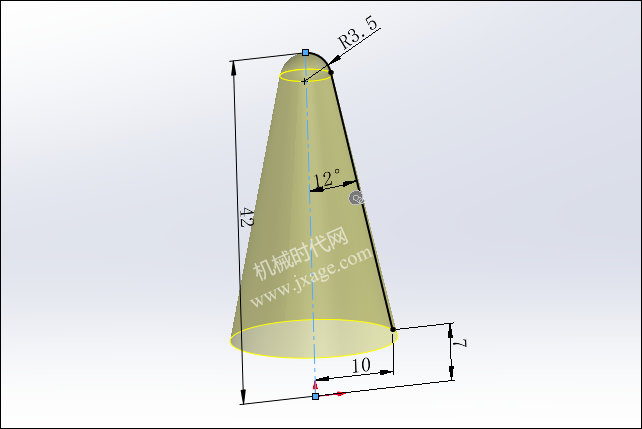

点击勾号完成旋转曲面。

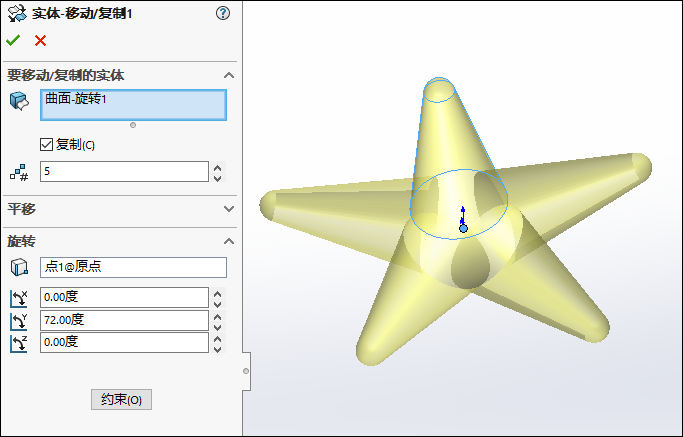

2.点击“插入”-“特征”-“移动/复制”,选择旋转曲面作为移动/复制的对象,展开“旋转”,设置绕Y轴旋转72度。勾选“复制”选项,复制为5份,如下图所示。

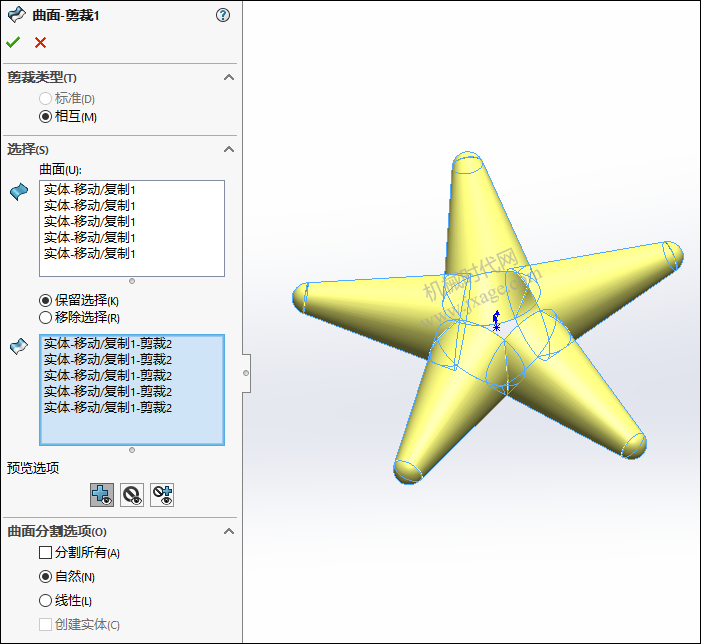

3.“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“相互”,曲面选择5个旋转曲面,如下图所示。

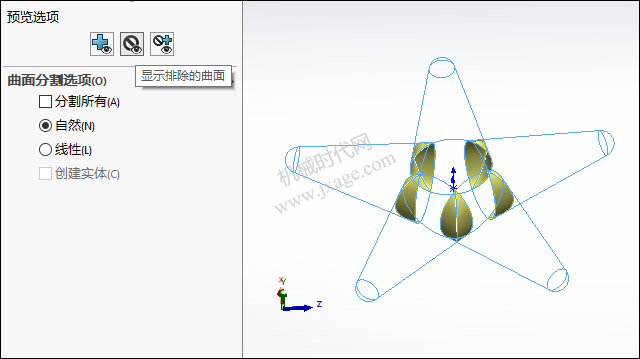

我们可以看到预览有三个选项,如下图所示。

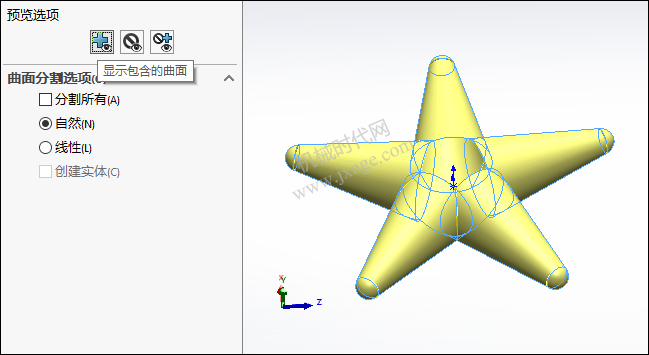

①显示包含的曲面:只显示保留下来的曲面。

②显示排除的曲面:只显示被剪裁掉的曲面。

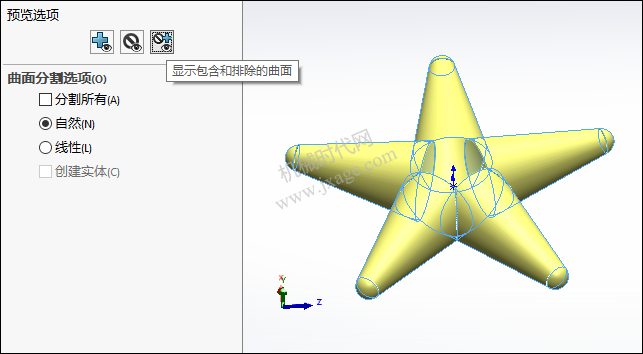

③显示包含和排除的曲面:显示所有的曲面。

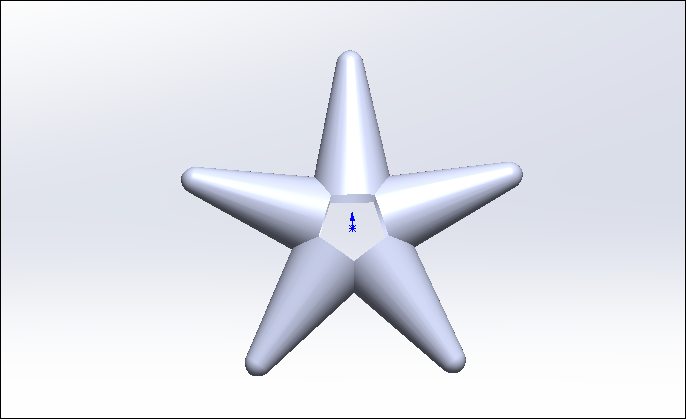

剪裁完成。

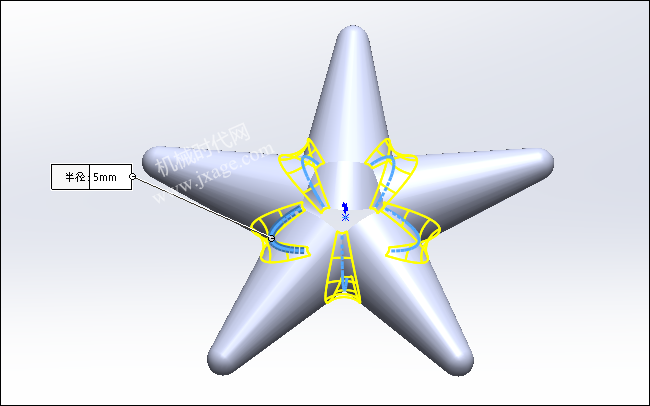

4.倒圆角,如下图所示。

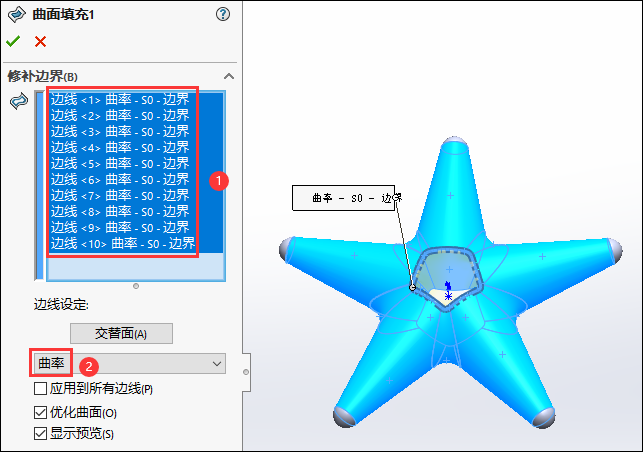

5.“插入”-“曲面”-“填充”,依次选择五角星顶部的所有边(共10条)作为修补边界,将所有边线的边界条件设置为“曲率”,如下图所示。

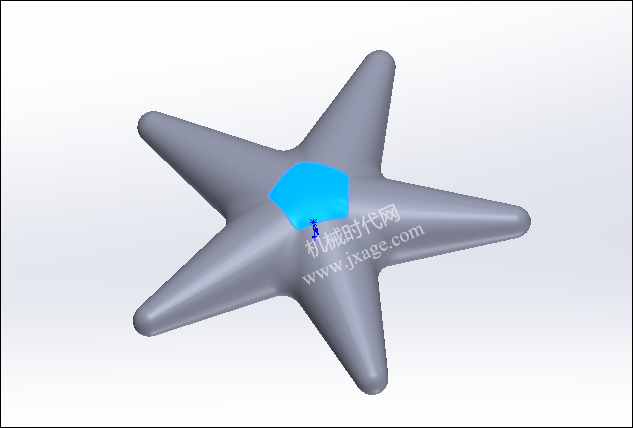

6.采用同样的方法,将五角星另外一边也进行填充。

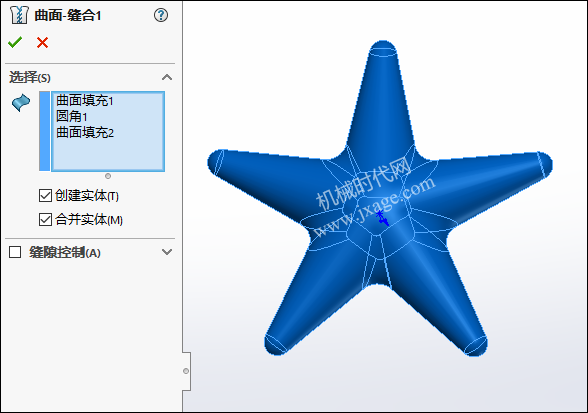

7.点击“插入”-“曲面”-“缝合曲面”,选择所有的曲面,勾选“创建实体”和“合并实体”,如下图所示,点击勾号完成。

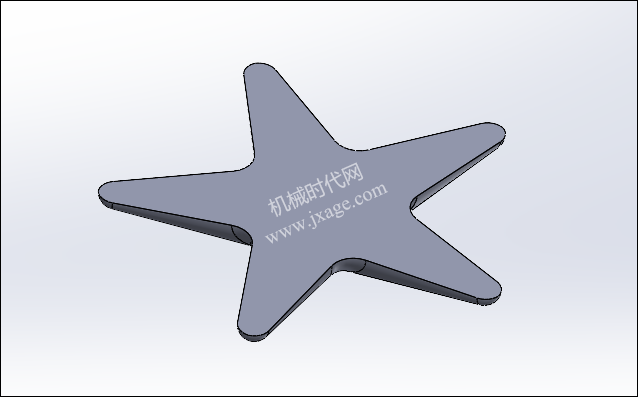

8.把五角星切开,我们可以看到一个实体模型。

完成。
