最终结果如下图。

文章末尾下载模型

方法:

1.新建一个零件文件。

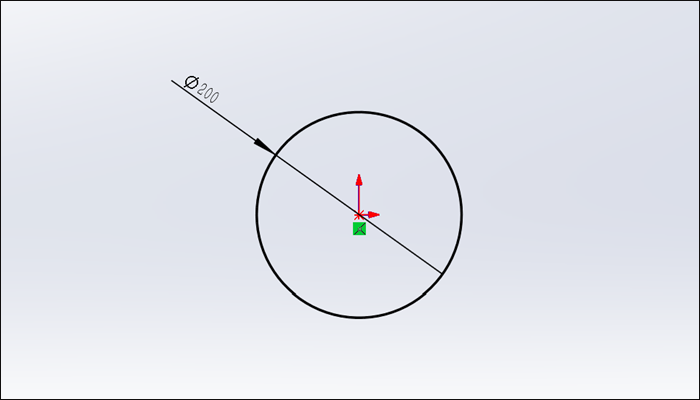

2.点击【草绘绘制】,在FRONT平面绘制直径为200的圆。

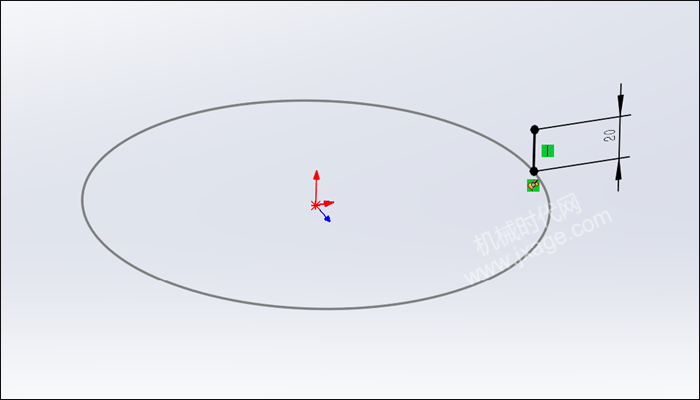

3.点击【草绘绘制】,在RIGHT平面绘制如下的草绘。

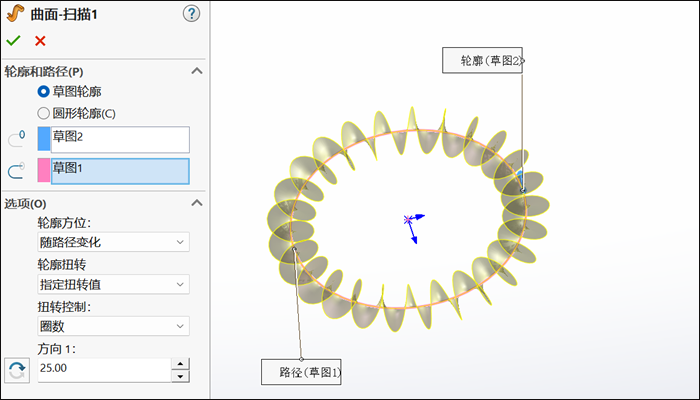

4.点击【扫描曲面】,选择草图2作为扫描轮廓,选择草图1作为扫描路径。轮廓扭转选择【指定扭转值】,选择“圈数”,圈数为25

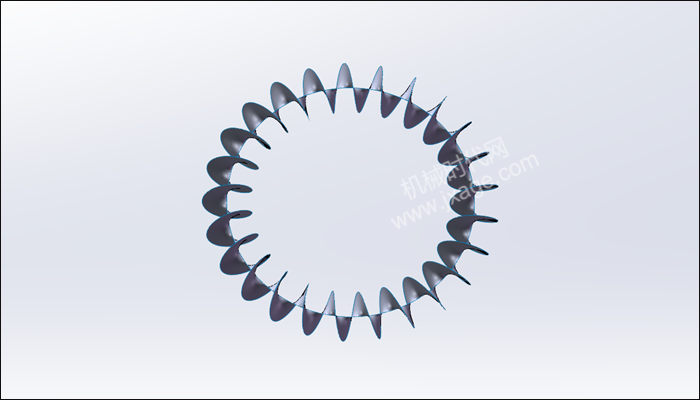

点击勾号完成。

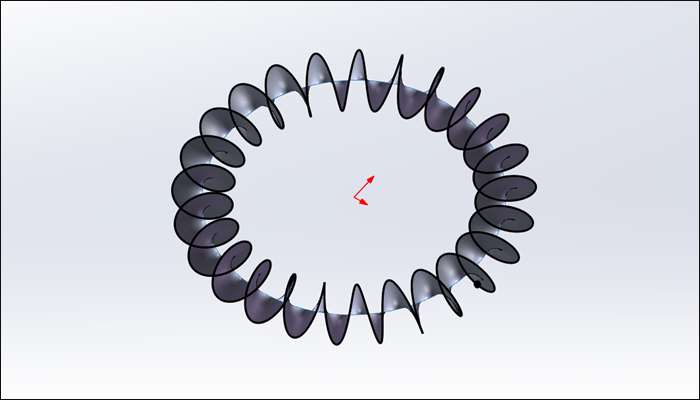

5.点击【3D草图】,选择扫描曲面的边缘,点击【转换实体引用】,创建一个环形螺旋曲线。

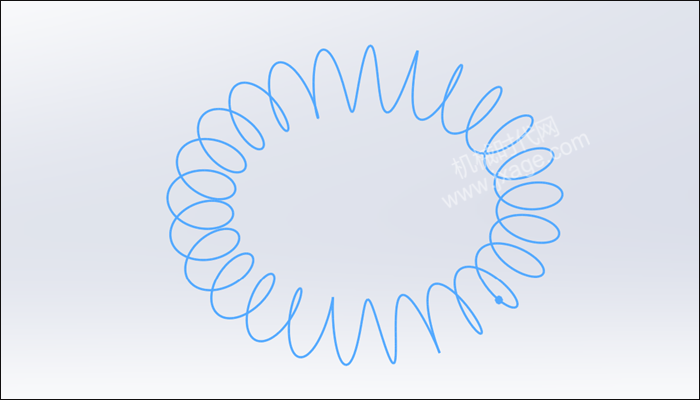

退出3D草图环境,将扫描曲面进行隐藏,只剩下如下的螺旋线。

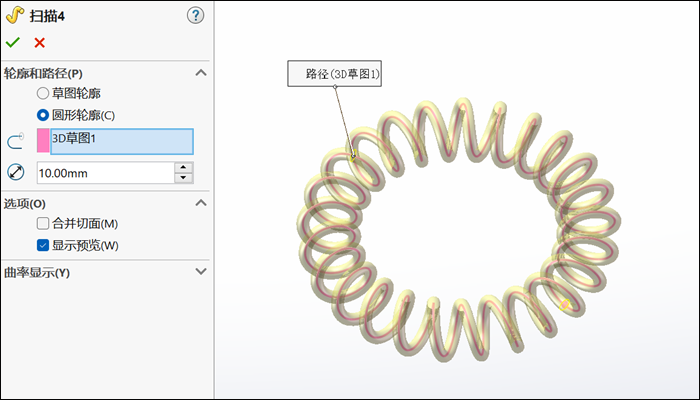

6.点击【扫描】,选择3D草图2作为扫描轮廓,选择3D草图1作为扫描路径。

8.完成。
