SolidWorks建模练习(15):瓶盖

  • 2,930 次阅读
  • 阅读模式

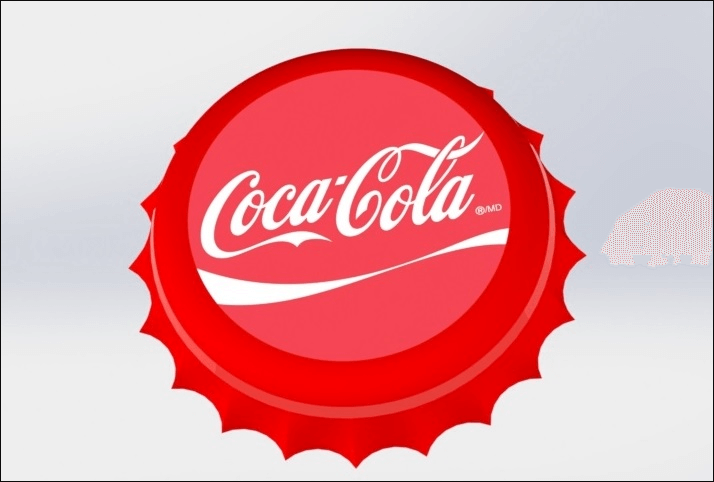

最终结果如下图所示。

文章末尾下载模型

方法:

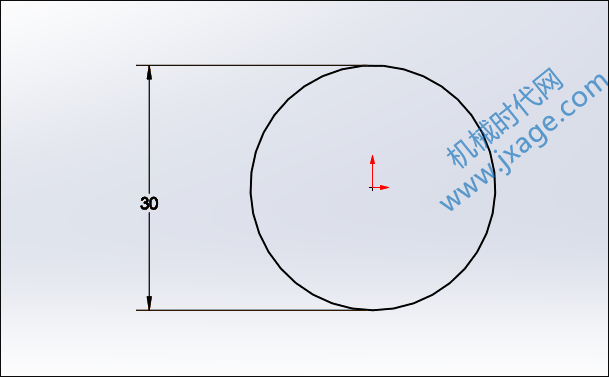

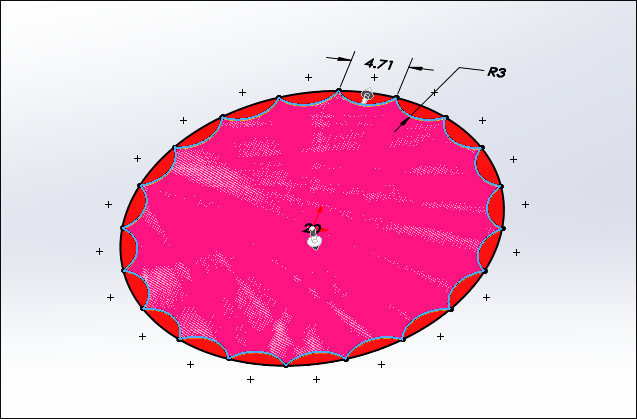

1.在TOP平面绘制如下图所示的草图。

设置拉伸高度0.1mm。

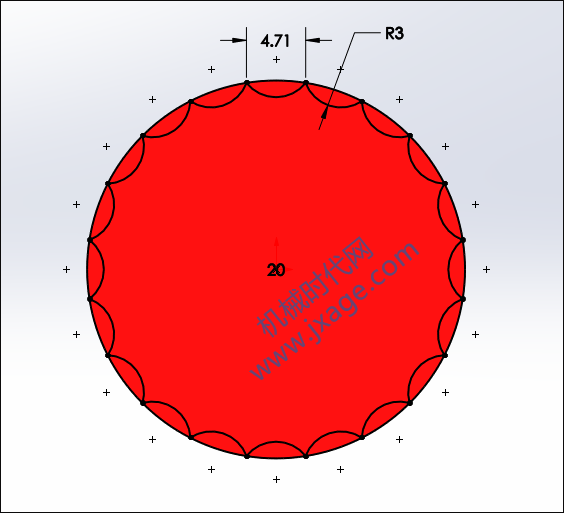

2.点击拉伸切除,在TOP平面绘制如下图所示的草图。

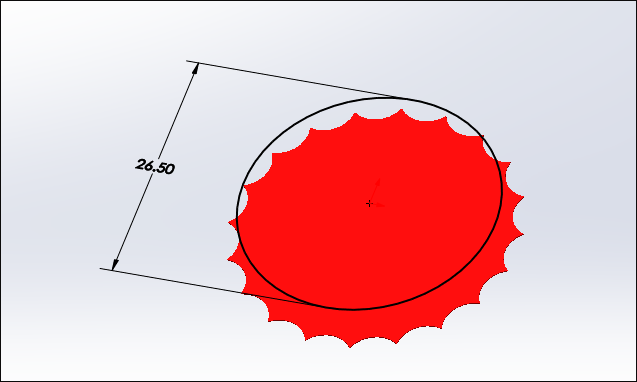

拉伸深度0.1mm。

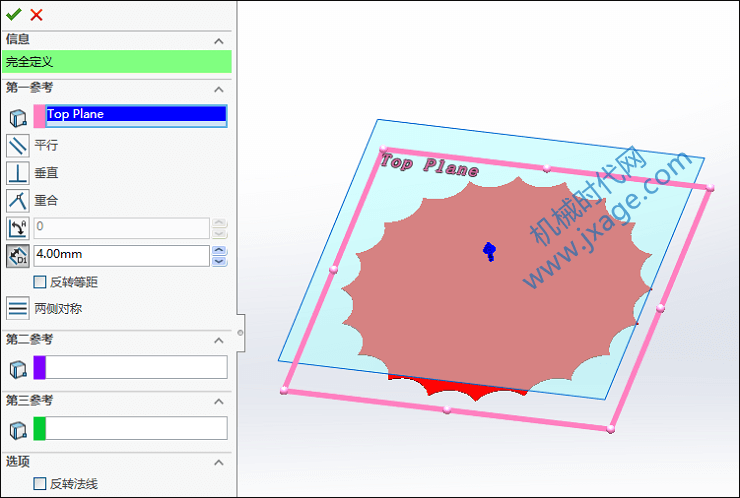

3.以TOP平面为参考,偏移距离4mm创建基准平面1。

4.在上一步创建的基准平面1上绘制如下图所示的草图。

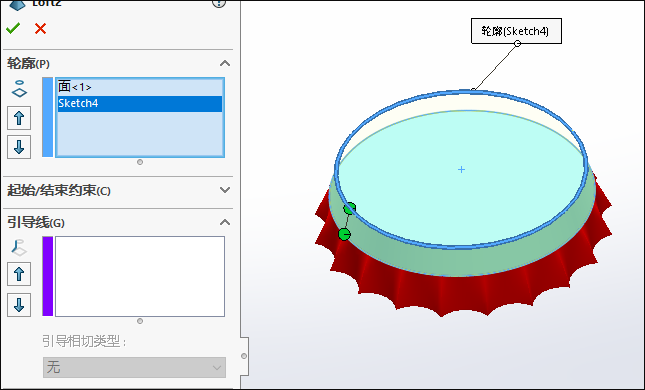

5.点击放样凸台/基体,选择上一步创建的草图和模型的顶面作为轮廓。

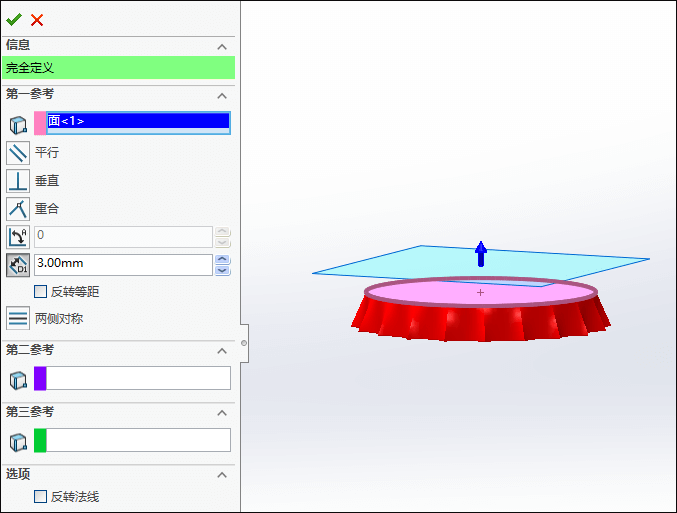

6.创建基准平面2,如下图所示。

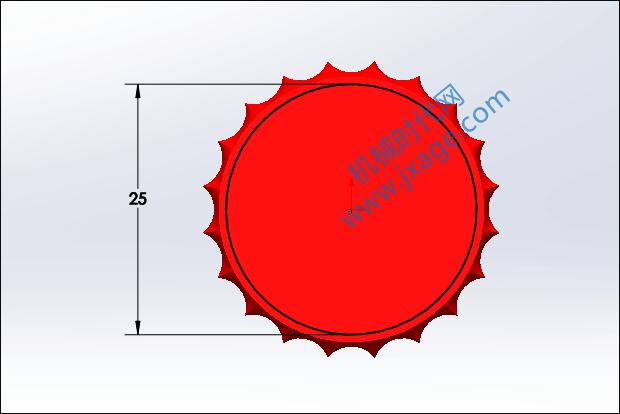

7.在上一步创建的基准平面上绘制如下图所示的草图。

8.再次点击放样凸台/基体,选择上一步创建的草图和模型的顶面作为轮廓。

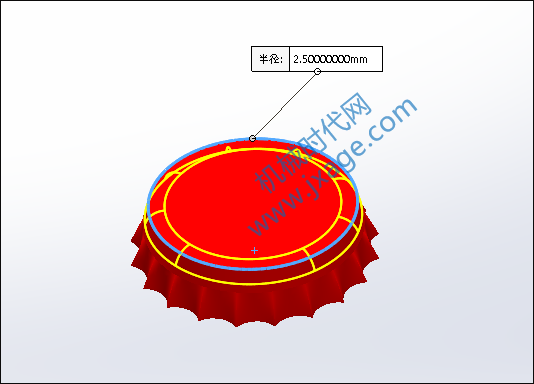

9.倒圆角。

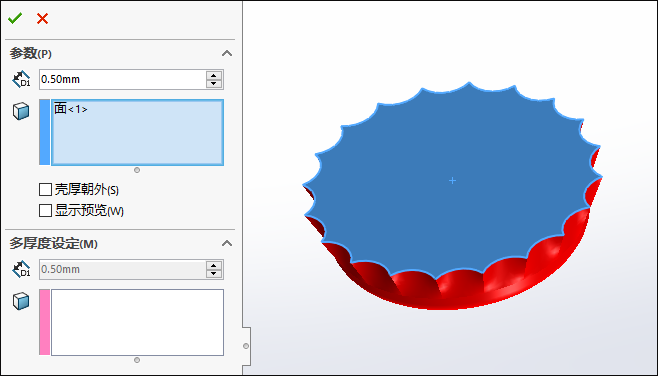

10.抽壳。

完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
