SolidWorks块功能如何使用?

ZDJ
管理员
1350
文章
0
粉丝
SolidWorks技巧评论10,1674字数 327阅读模式

SolidWorks中到的块和CAD中的块功能是一样的,都是用于处理重复性的图形或文字。块可以使用最小的尺寸和约束条件来生成布局草图,这些块可以通过合适的操作自动转成零件文件和它们的装配体文件,从而提高建模效率。

方法:

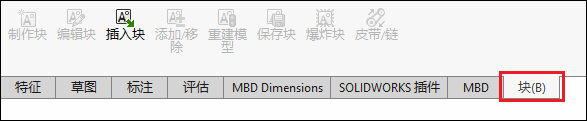

1.点击【工具】-【自定义】,在“新选项卡”上鼠标右击选择【添加选项卡】-【块】。

完成。

SolidWorks块功能如何使用?-图片1

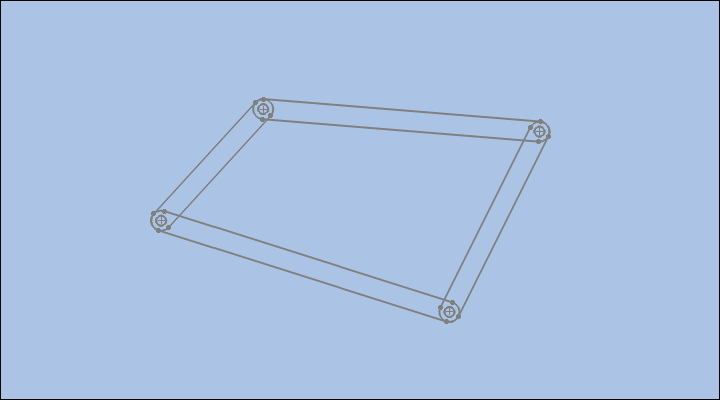

2.点击【草图绘制】,选择FRONT平面作为草绘平面,绘制如下的草绘。

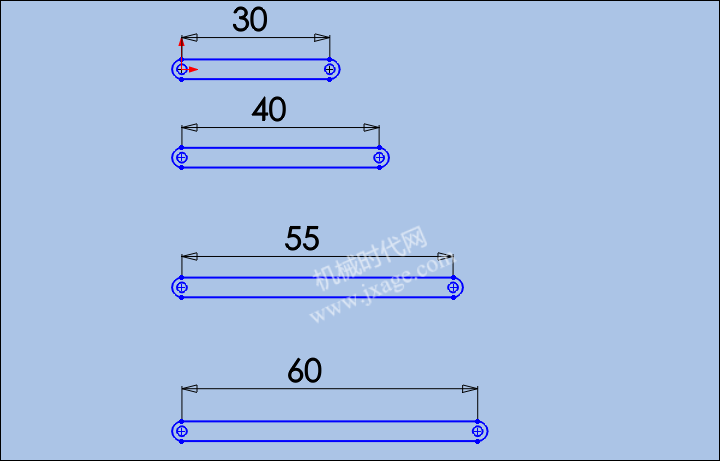

SolidWorks块功能如何使用?-图片2

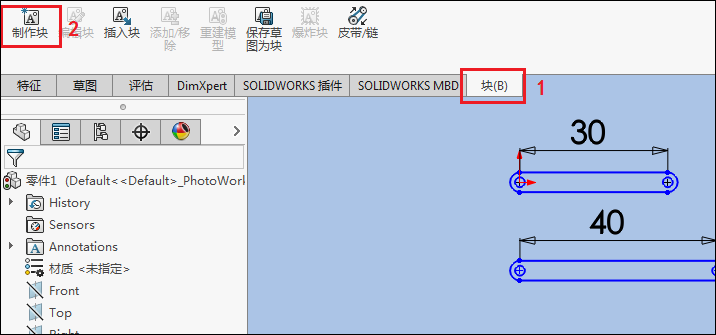

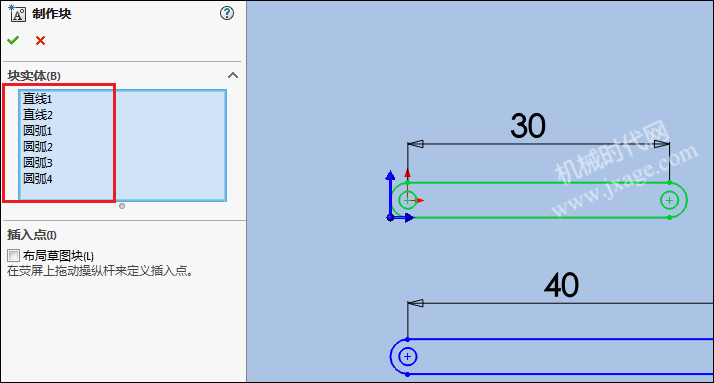

点击【块】-【制作块】,选择之前的草绘作为块实体,展开插入点,将坐标控制点拖拉到希望的插入点上。

完成。

SolidWorks块功能如何使用?-图片3

3.采用同样的方法将其他三个草图制作成块。

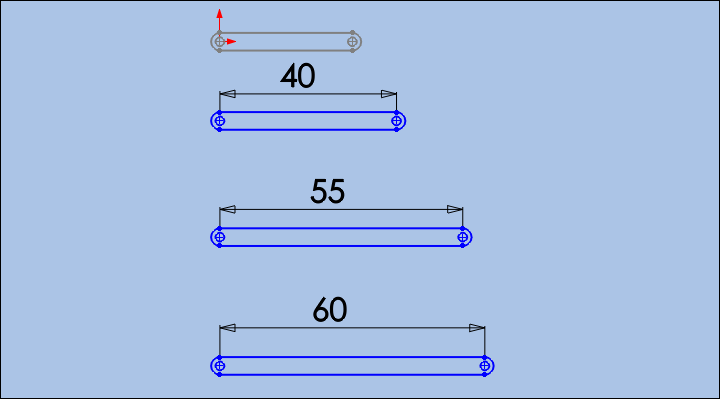

SolidWorks块功能如何使用?-图片4

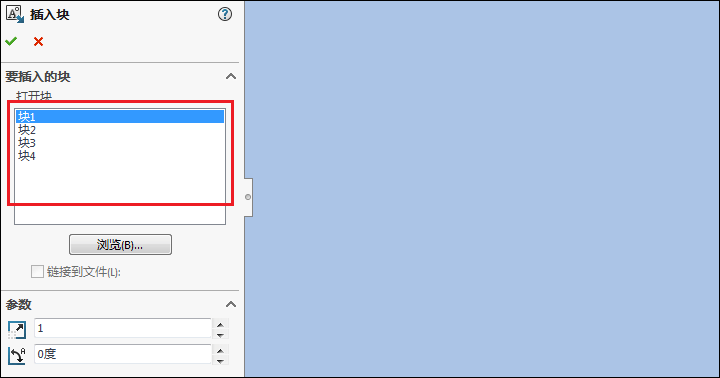

4.在上视基准面创建一个新的草图,这个草图成为布局草图。点击【块】-【插入块】。

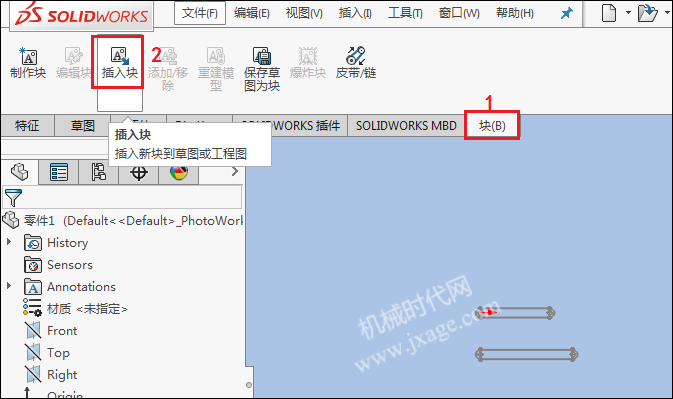

SolidWorks块功能如何使用?-图片5

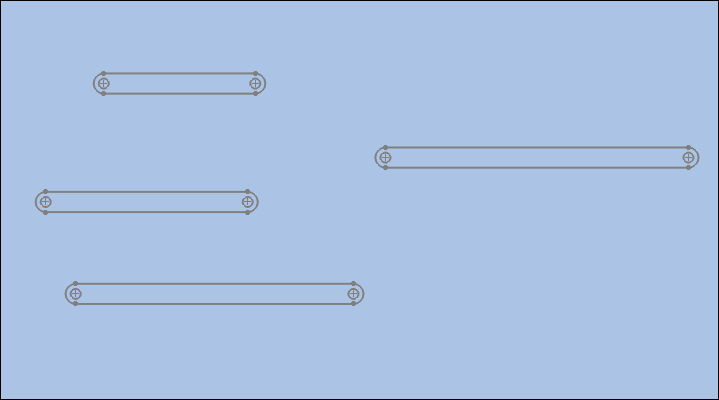

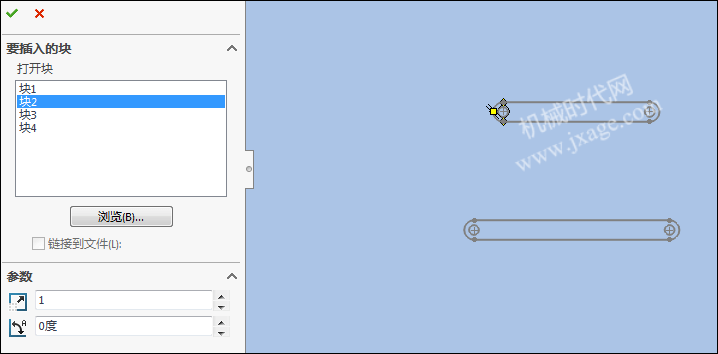

将块1到块4依次拖出来。

5.设置约束。按住Ctrl选择块1和块4的端点圆孔处,添加【重合】约束。

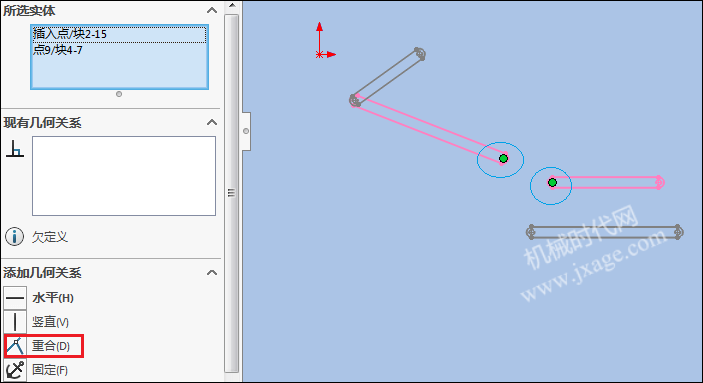

SolidWorks块功能如何使用?-图片6

按住Ctrl选择块2和块4的端点圆孔处,添加【重合】约束。

SolidWorks块功能如何使用?-图片7

按住Ctrl选择块2和块3的端点圆孔处,添加【重合】约束。

SolidWorks块功能如何使用?-图片8

完成后如下图。

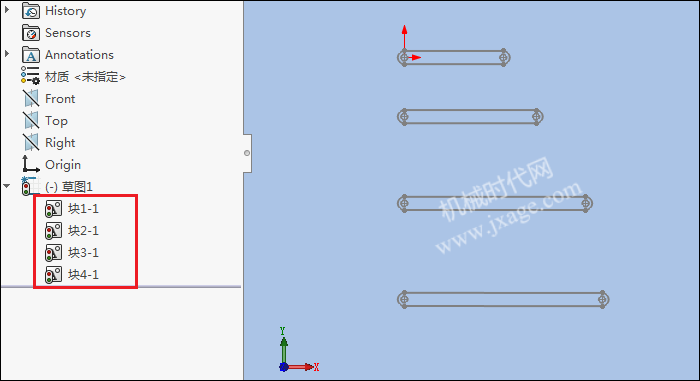

SolidWorks块功能如何使用?-图片9

6.拖动草图测试机构是否可行。

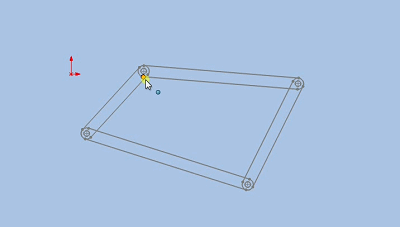

SolidWorks块功能如何使用?-图片10
