Proe破面修补实例教程(4):收缩几何

文章末尾下载模型

方法:

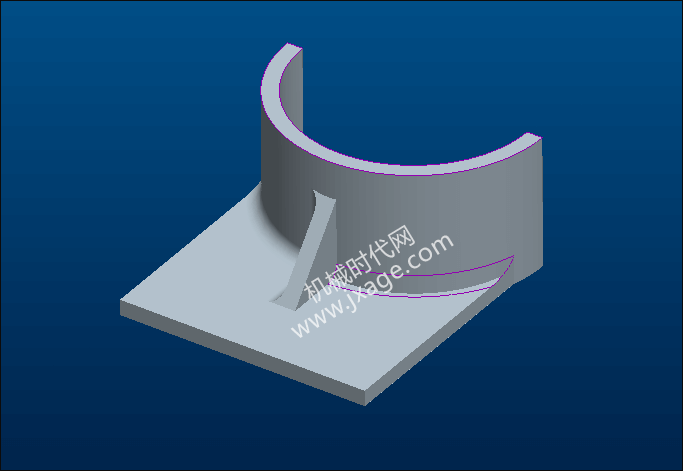

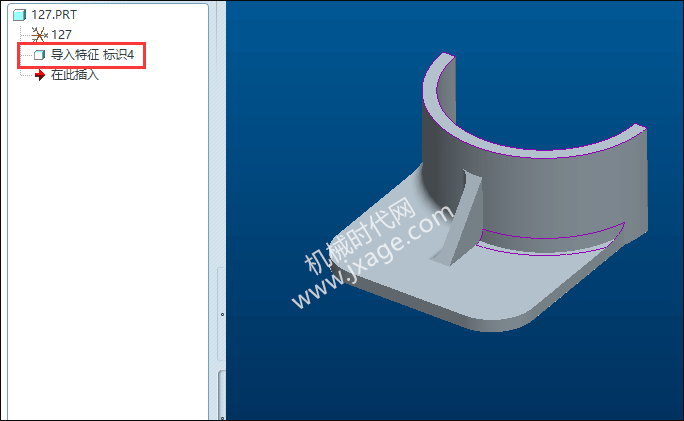

1.打开有破面的IGS文件,如下图所示。

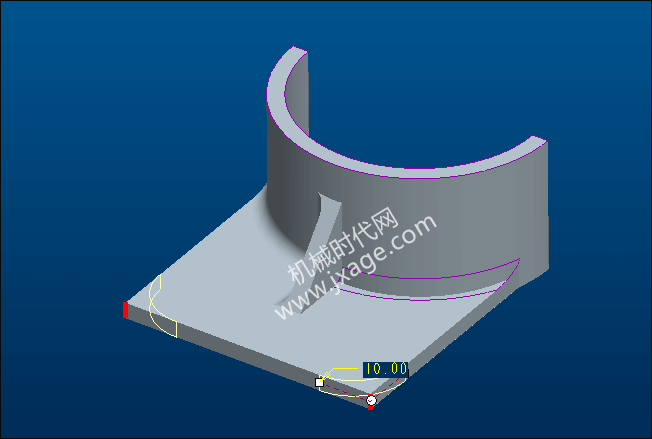

2.创建两个圆角,如下图所示。

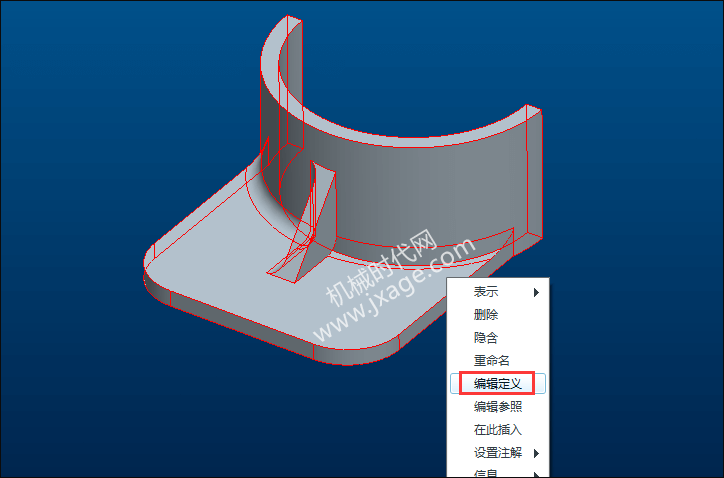

3.选择模型,鼠标右键选择“编辑定义”。

点击右侧工具栏的“收缩几何”按钮,如下图所示。

选择上一步的圆角特征,点击完成。

我们可以看到模型树中没有倒圆角这个特征了,它已经被包含在模型中。

4.选择模型,鼠标右键选择“编辑定义”。

点击工具栏的“修复”按钮,进入修复模式。

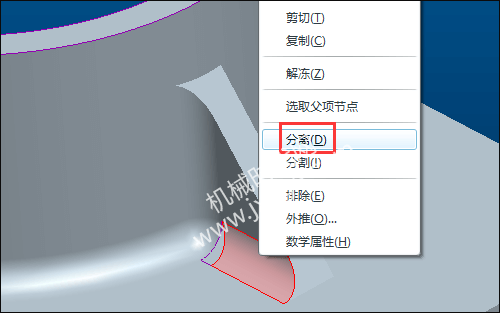

5.选择下图所示的红色面,鼠标右键选择“分离”,这样我们就可以使用“移动顶点”命令对这个面的顶点进行操作了。

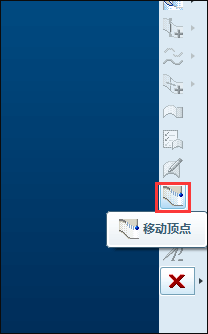

点击右侧工具栏的“移动顶点”按钮,如下图所示。

拖动如下图所示面的顶点,将其与另一个面的顶点进行重合。

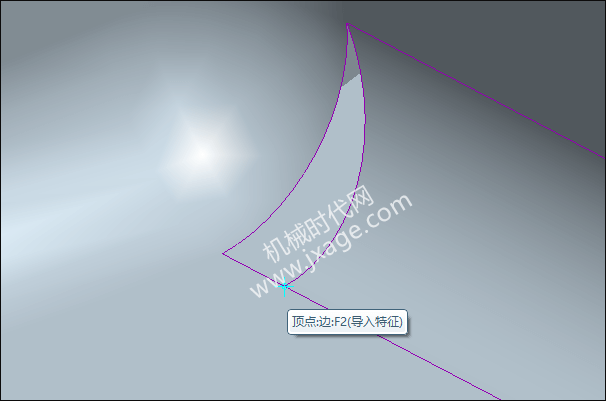

完成之后,我们还是可以看到如下图所示的间隙。

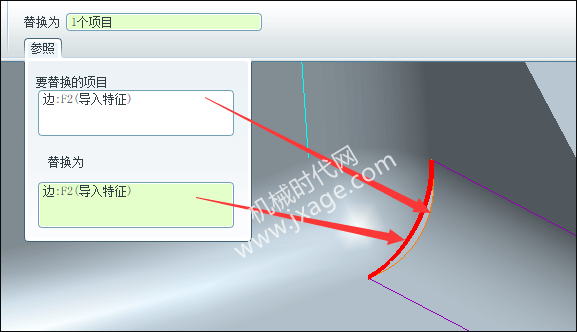

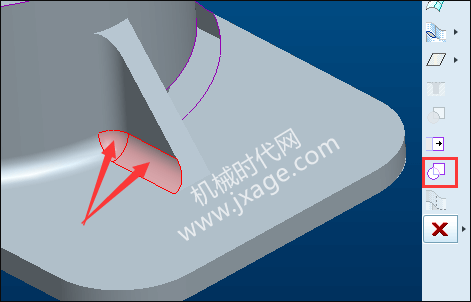

6.选择其中间隙的一个边,再点击右侧工具栏的“替换工具”按钮。

选择另一个边进行替换,如下图所示。

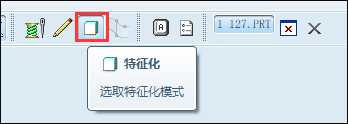

7.点击工具栏的“特征化”按钮进入特征化模式。

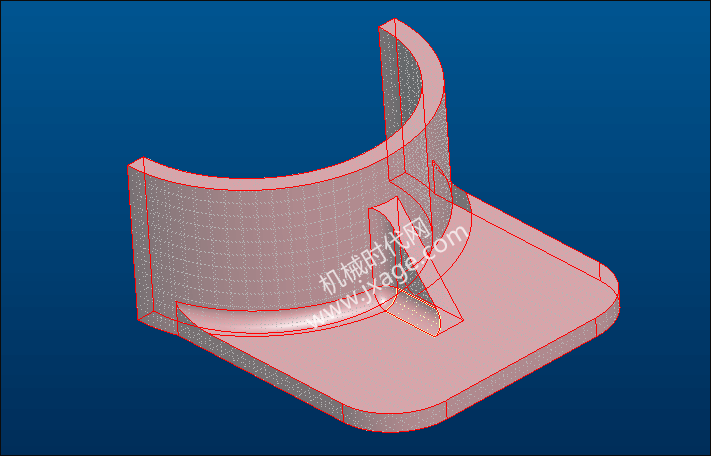

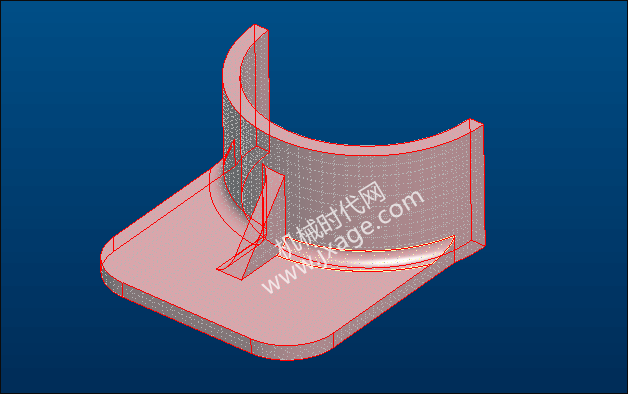

将下图所示的连个面进行合并。

合并完成。

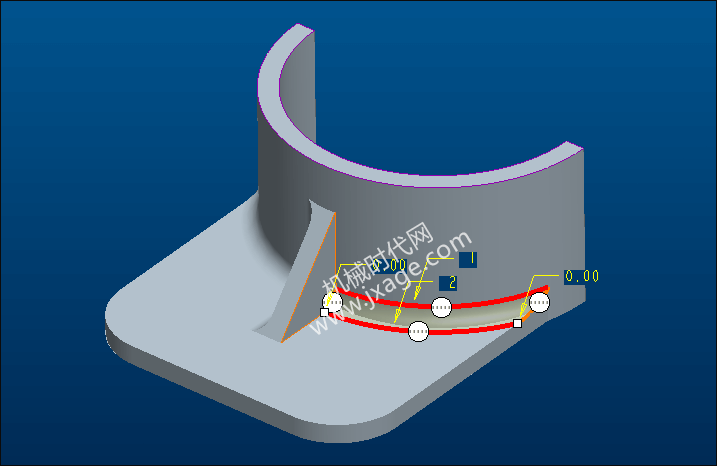

8.点击右侧工具栏的“边界混合”按钮 ,将下面的面进行修补。

将上一步的边界混合曲面与主体面进行合并。

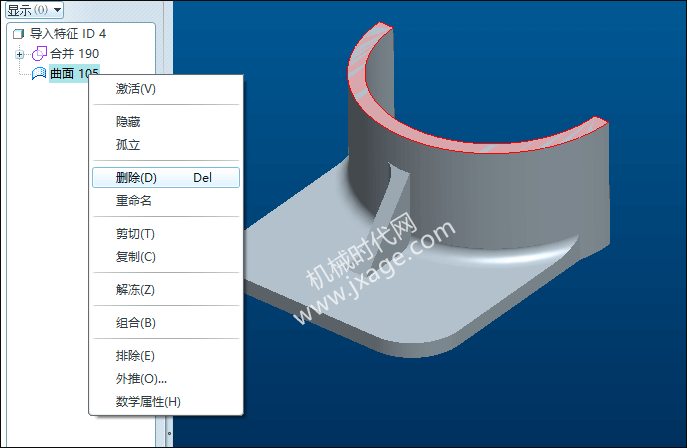

9.选择如下图所示的曲面,直接删除这个多余的面。

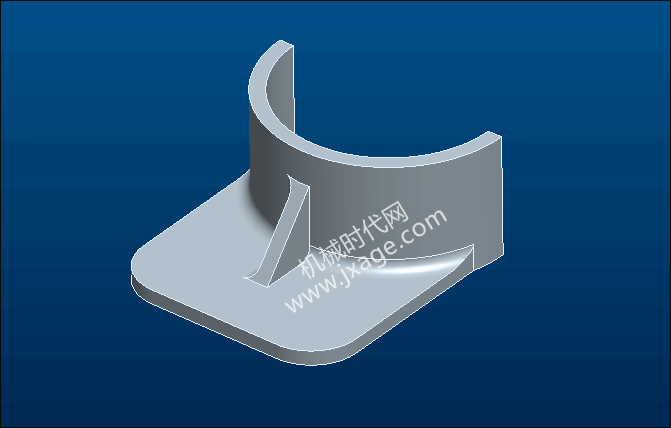

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
