SOLIDWORKS 如何快速更改零部件的透明度?

在SOLIDWORKS 2018新增了应用所有零部件的透明度的选项,现在我们可以快速更改SOLIDWORKS装配体中所有零部件或多实体零件中所有实体的透明度。

方法如下:

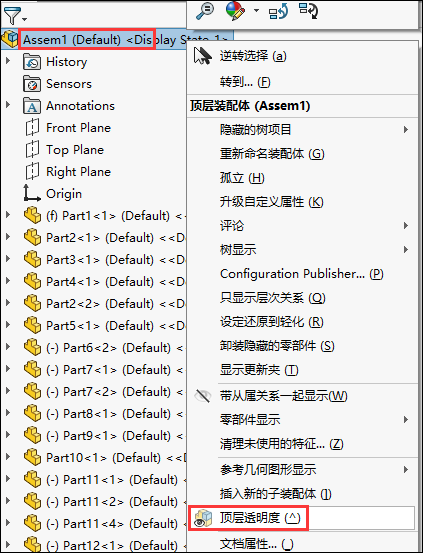

1.右键单击 FeatureManager 设计树中的顶层特征并选择顶层透明度

对于已经设置为透明的组件,如果选择和取消选择顶层透明度选项,它们将始终保持透明。如果在应用顶级透明度时将同一组件设置为不透明,则当装配体恢复为不透明时,它将保持不透明。

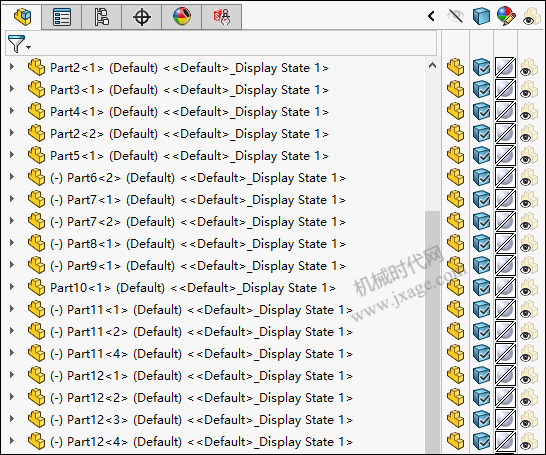

2.透明度设置显示在每个零部件的显示窗格中(最右边),包括子装配体中的每个零部件。

这可以通过上下文工具栏并取消选择顶层透明度来关闭。

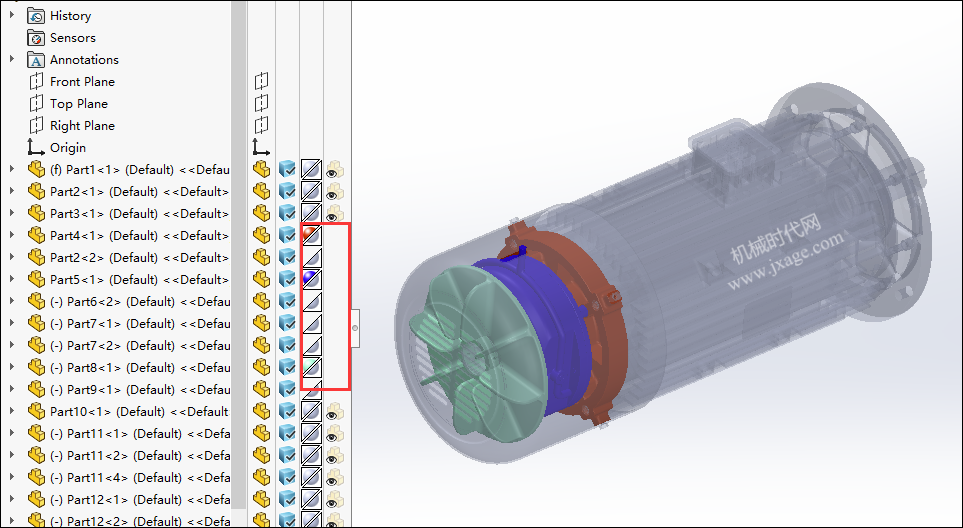

3.我们可以在透明模式下修改单个零部件的透明度以使其突出显示。这可以帮助我们希望大多数组件透明而几个不透明。

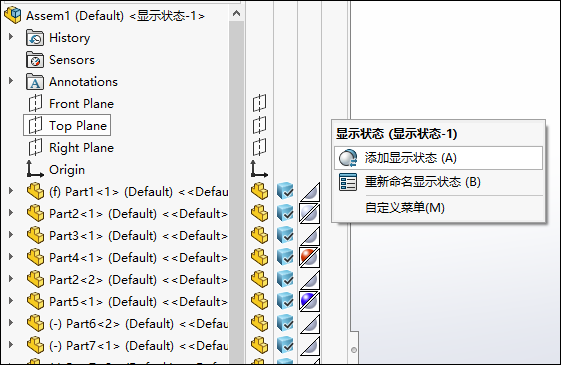

这些显示设置可以保存在新的显示状态中以供将来使用。
