SOLIDWORKS屏幕截图技巧:删除模型背景颜色实现透明

  • 3,166 次阅读
  • 阅读模式

有时需要对我们的设计方案进行截图,并将截图插入到PPT或 Word 文档。如果我们的PPT背景颜色不是白色的,那么在模型的周围将显示矩形边界。如果我们的 SOLIDWORKS 图形区域的背景颜色未设置为纯白色,那么也会发生同样的情况,如下图所示。

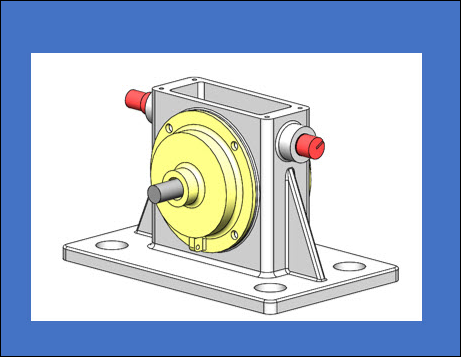

PPT有背景颜色

视图区有背景颜色

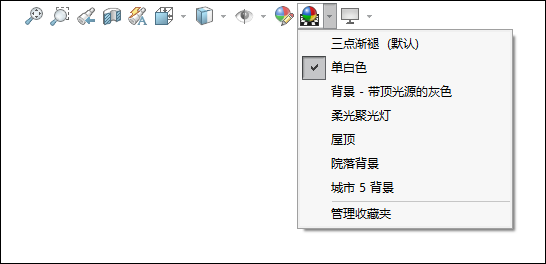

在截屏之前,我们可以做一些预防措施。例如可以在应用布景图标下选择纯白色。此外我们可能想要移除阴影或应用 RealView 图形,或者开启透视图效果。

下面我将介绍另外一个方法。

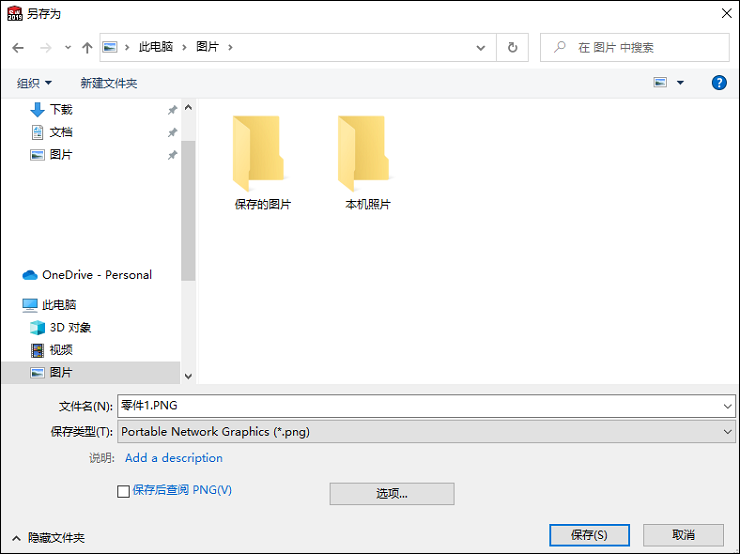

1.点击文件-另存为,将模型另存为.png格式,然后点击选项按钮。

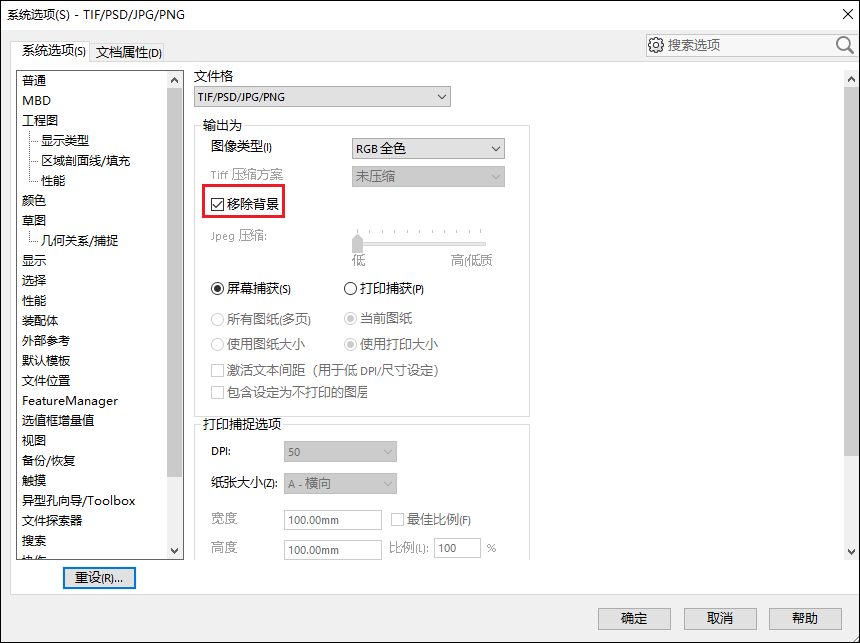

2.在弹出的系统选项窗口中,选中“删除背景”。

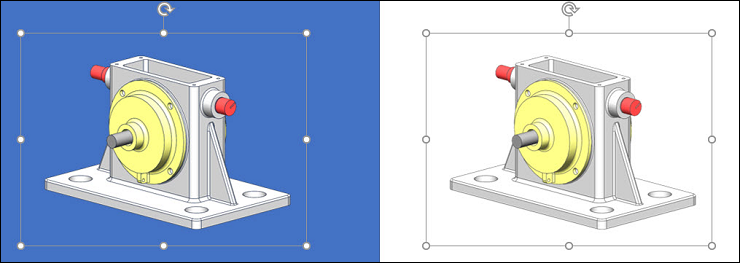

完成后如下图所示。截图没有任何背景颜色且图片是透明的。
