Solidworks如何使用全局变量控制阵列实例数?

  • A+
所属分类:SW建模
导读

在Solidworks中创建一个全局变量并将其链接到一个尺寸是非常简单的。我们对绘制2D的实体使用阵列工具, 如果我们尝试将实例数链接到全局变量,SOLIDWORKS就会提示一条错误消息,因为实例数不能直接输入全局变量,那么如何才能将实例数与全局变量链接到一起呢?

方法:

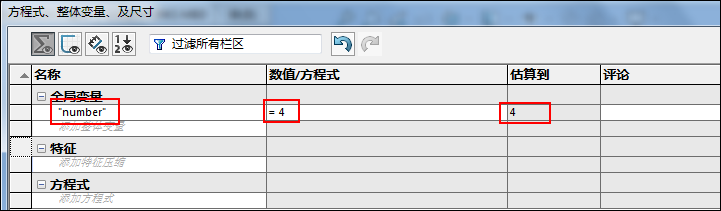

1.点击【工具】-【方程式】,弹出下面的窗口,创建一个名词为“number”的全局变量,数值设置为4,如下图所示。

0

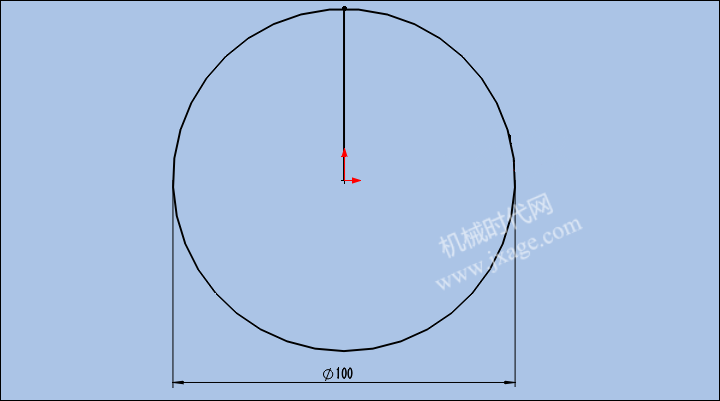

2.在上视基准面上绘制如下图所示的草绘,一个圆和一条直线。

1

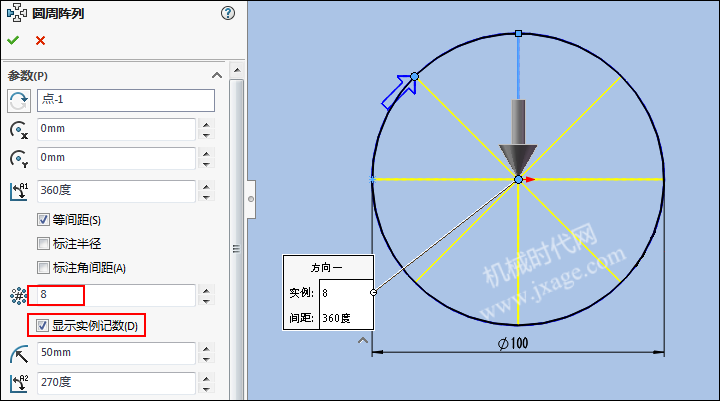

3.对草绘中的直线进行圆周阵列,数量设置为8,注意勾选“显示实例计数”

2

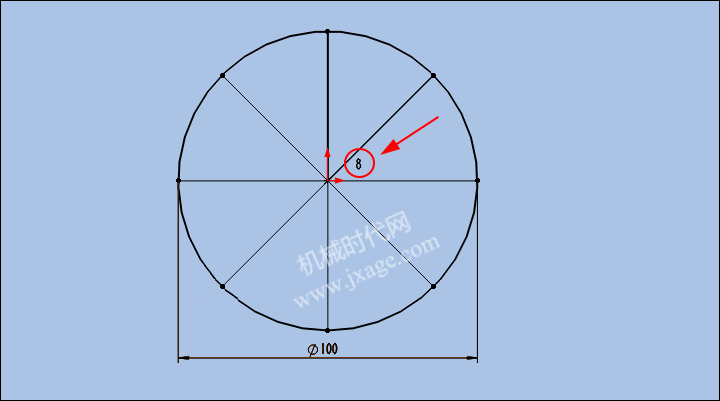

此时我们可以在圆心看到一个数字8,这就是实例数。

3

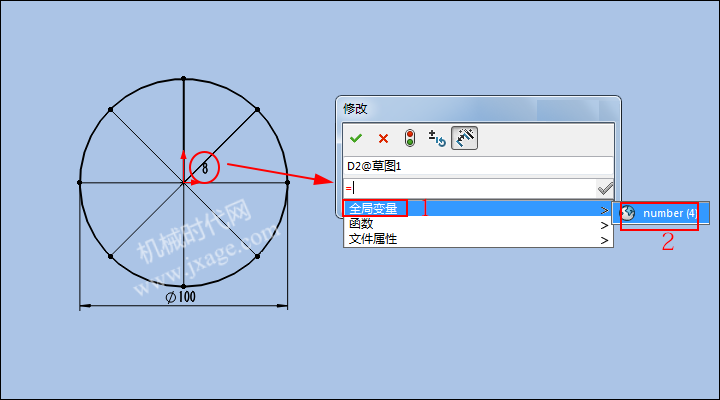

4.双击实例数8,弹出下面的输入窗口,在窗口中输入“=”,选择全局变量number,点击勾号完成。

4

完成后如下图所示。我们会在设计树上看到一个名称为“方程式”的文件夹。

5a

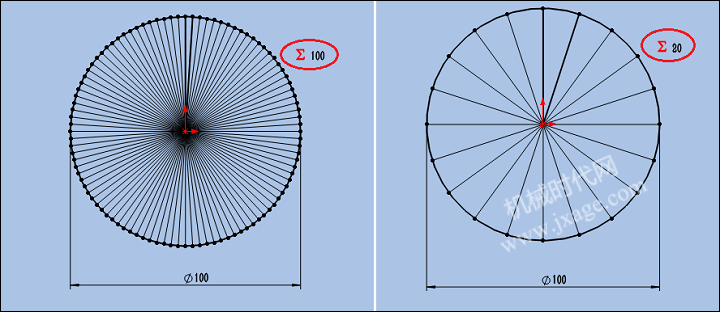

5.现在我们选择方程式下的全局变量number,鼠标右击选择“管理方程式”,在弹出的窗口中对全局变量重新赋值,阵列的数量会立即发生变化。

2222
