SOLIDWORKS如何一步删除所有零件特征?

  • 1,485 次阅读
  • 阅读模式

我们有时候为了删除SOLIDWORKS模型的特征数据会将其另存为一个中性格式的文件,例如stp,这样操作不仅麻烦,而且若该模型是装配体,会导致模型中的零部件失去所有配合关系。

那么如何正确的删除SOLIDWORKS模型所有零件特征呢?

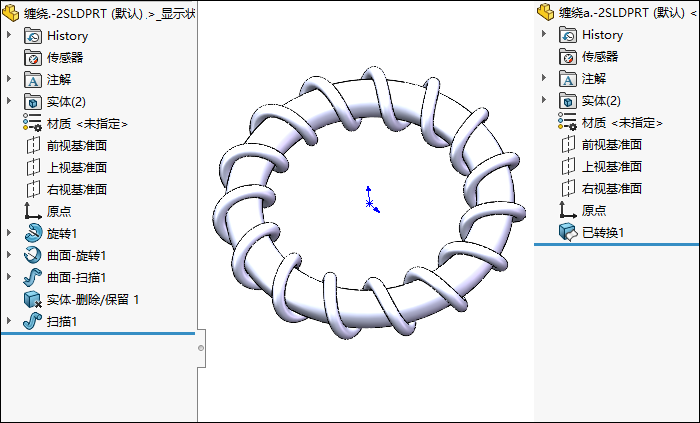

我们可以通过“转换至实体”功能来实现。效果如下图。

方法:

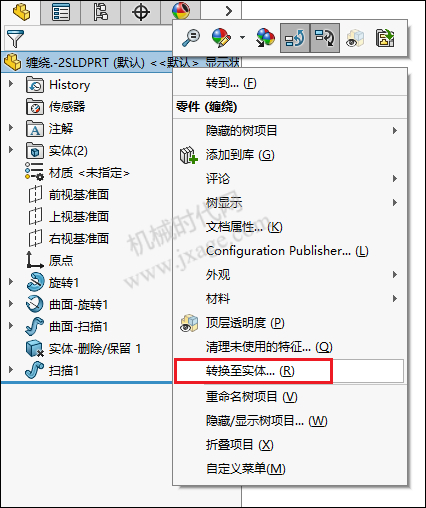

1.鼠标右键单击FeatureManager设计树顶部的零件名称,并从弹出的快捷菜单中选择“转换至实体”。

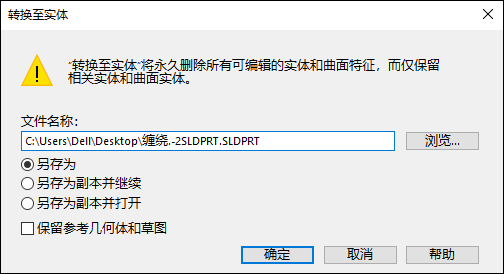

2.系统会弹出一个警告,指出实体和曲面特征将被永久删除,并提供各种“另存为”选项以从转换中创建一个新零件。

这个巧妙的功能是:如果该零件是装配体中的组件,SOLIDWORKS将在将其特征转换为实体时保留与其他零件、装配体和图纸的配合引用。

3.这样我们就可以删除SOLIDWORKS模型的所有特征,但仍保留实体和曲面。
