SOLIDWORKS使用智能尺寸工具标注圆弧尺寸

  • 843 次阅读
  • 阅读模式

在本文中,简单介绍如何使用SOLIDWORKS的智能尺寸工具添加圆弧尺寸。

1.圆弧长度尺寸

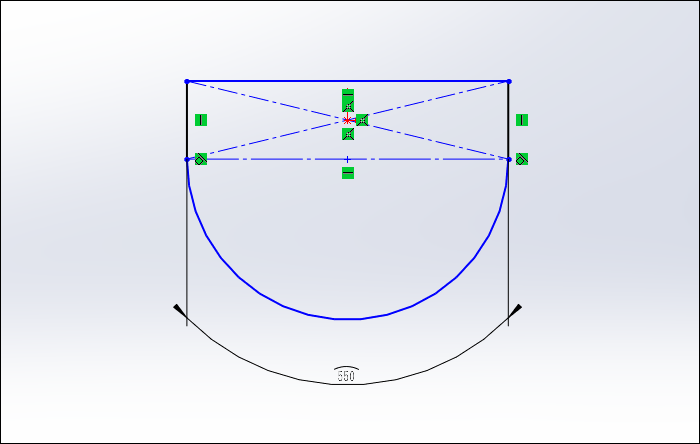

要添加圆弧长度尺寸,首先必须选择圆弧的两个端点。在此时,智能尺寸工具将尝试在这两个端点之间添加线性尺寸。然后我们再单击圆弧,此时尺寸将更改为圆弧长度尺寸,如下所示。

2.圆弧角度尺寸

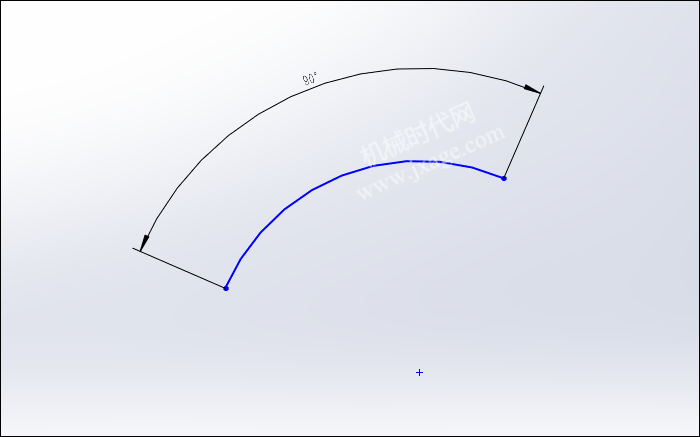

我们首先选择圆弧的两个端点,然后选择圆弧的中心点,此时线性尺寸会更改为角度尺寸。

3.圆弧距离标注

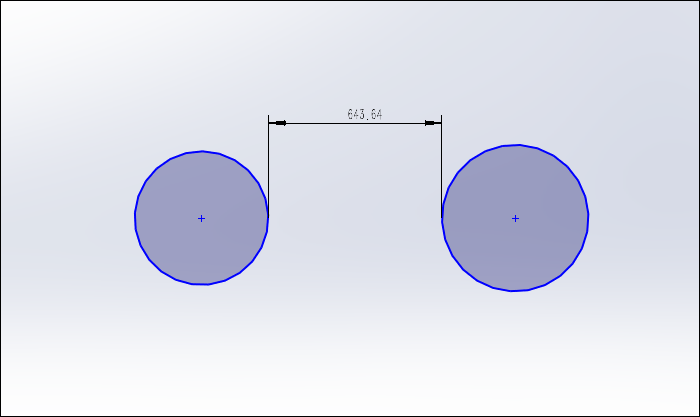

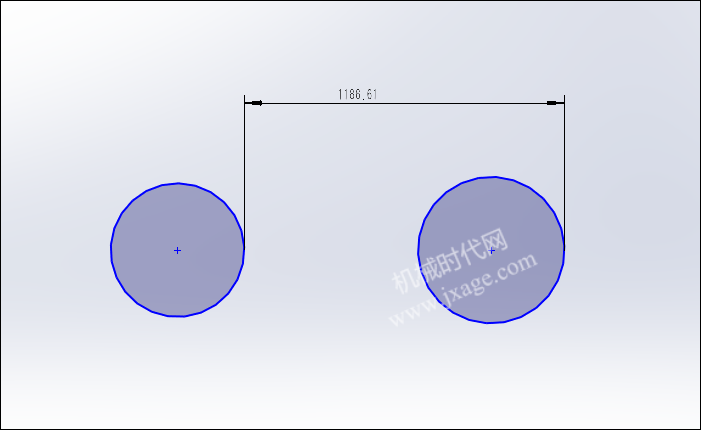

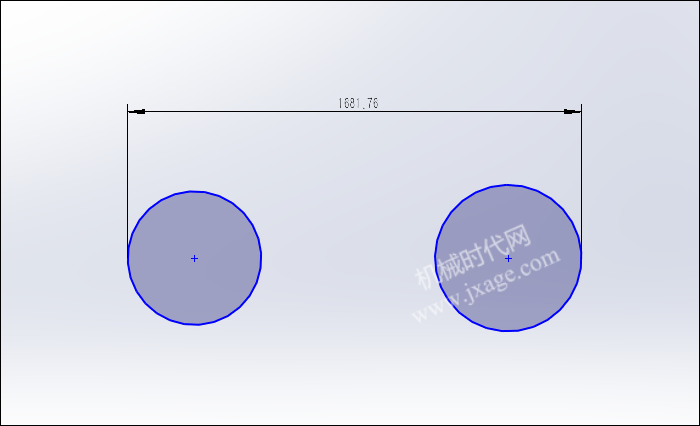

当使用智能尺寸工具在圆弧上添加尺寸时,默认情况下,SOLIDWORKS会将尺寸添加到圆弧的中心。我们可以进入尺寸的属性管理器中的引线选项卡,在"圆弧条件"下选择"最小"或"最大"。

有一种更简单的方法。当我们要选择圆弧时,按住Shift键,SOLIDWORKS将立即标注出圆弧距离尺寸。
