Proe工程图打印PDF文件如何显示线宽？

一、创建线型配置文件（*.pnt）

Proe和Creo通过专属的笔宽配置文件（*.pnt）定义不同线型的粗细的参数，需手动创建该文件并配置对应参数，具体步骤如下：

1. 新建文本文件并输入配置参数

新建一个非中文名称的文本文件（后缀为.txt），例如命名为“table.txt”；打开该文件，将以下参数完整复制粘贴至文件中，保存并关闭。

pen 1 color 0.0 0.0 0.0; thickness 0.035cm
pen 2 color 0.0 0.0 0.0; thickness 0.01cm
pen 3 color 1.0 0.0 0.0; thickness 0.013cm
pen 4 color 0.0 0.0 0.0; thickness 0.013cm
pen 5 color 0.0 0.0 0.0; thickness 0.025cm
pen 6 color 0.0 0.0 0.0; thickness 0.013cm
pen 7 color 0.0 0.0 0.0; thickness 0.013cm
pen 8 color 0.0 0.0 0.0; thickness 0.013cm

2. 配置参数含义说明

上述参数为Proe和Creo线型粗细核心配置，Proe将工程图中所有线型对应为8支“虚拟笔”，每支笔（pen 1~8）对应不同的图元类型，参数含义如下：

• • pen 1：控制可见几何线、剖面切线、箭头、基准面等图元的粗细，此处设置为0.035cm（最粗，突出核心轮廓）；
  • pen 2：控制尺寸线、导引线、中心线、剖面线、文本、注释等辅助图元的粗细，此处设置为0.01cm（最细，避免遮挡核心图元）；
  • pen 3：控制隐藏线、阴影文本的粗细，设置为0.013cm，颜色设为红色（R=1.0、G=0.0、B=0.0），便于区分隐藏与可见部分；
  • pen 4：控制样条曲线网格的粗细，设置为0.013cm；
  • pen 5：控制钣金件颜色图元的粗细，设置为0.025cm（仅次于pen 1，突出钣金结构）；
  • pen 6：控制草绘截面图元的粗细，设置为0.013cm；
  • pen 7：控制灰色草绘尺寸、切换后的截面图元的粗细，设置为0.013cm；
  • pen 8：控制样条曲面网格的粗细，设置为0.013cm。

补充说明：参数中“color 0.0 0.0 0.0”代表线型颜色为黑色，其中R（红色）、G（绿色）、B（蓝色）的取值范围为0~1，1表示颜色最深，0表示无该颜色；可根据需求调整颜色参数（如隐藏线设为蓝色）。

3. 转换文件格式

将保存好的“table.txt”文件，手动修改后缀名为“table.pnt”，完成线型粗细配置文件的创建。注意：修改后缀前需确保“文件夹选项”中已勾选“显示文件扩展名”，避免出现“table.pnt.txt”的错误格式。

二、配置config.pro文件

创建好*.pnt配置文件后，需在Proe和Creo的系统配置文件（config.pro）中添加对应参数，启用该笔宽配置，具体步骤如下：

1. 打开config.pro配置文件

找到Proe安装目录或用户自定义的config.pro文件，以“记事本”方式打开该文件。

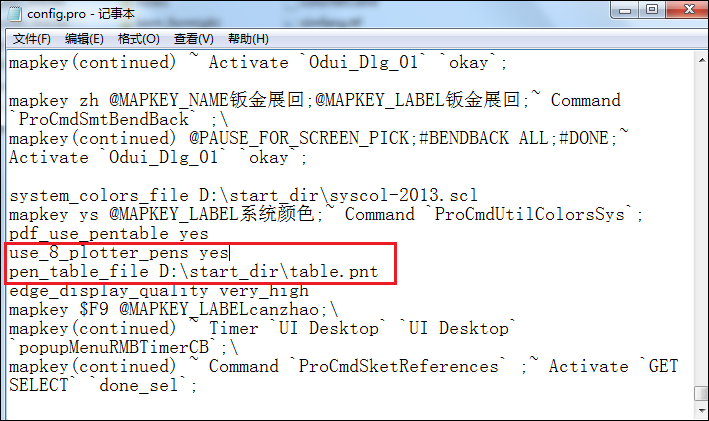

2. 添加配置参数

在config.pro文件中，添加以下两行参数，确保参数格式正确（无多余空格、路径准确）：

pen_table_file D:\xxx\xxx\table.pnt
use_8_plotter_pens yes

参数说明：

3. 重启Proe&Creo生效配置

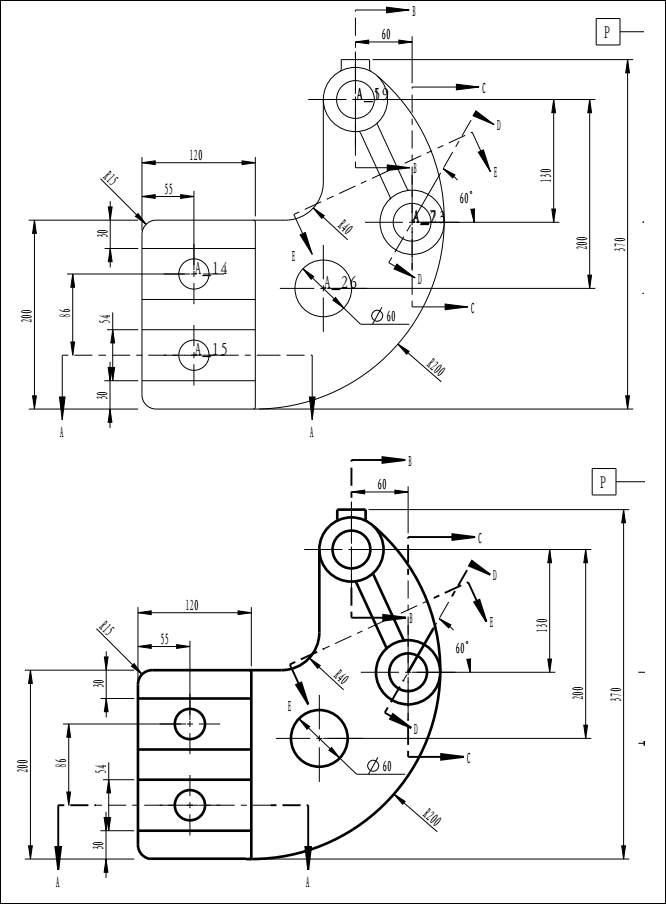

添加参数后，保存并关闭config.pro文件，重启软件。重启后，打开任意工程图，打印为PDF文件，即可看到线型粗细已按配置显示，不同类型的图元区分清晰。

三、注意事项

• 配置文件（table.pnt、config.pro）的名称和存储路径均不可包含中文字符，否则会导致配置失效；
• 线宽参数可根据实际工程图要求调整（如pen 1可改为0.04cm，pen 2改为0.015cm），颜色参数也可按需修改；
• 经实际测试，该配置仅对工程图的几何线型、标注线型的粗细生效，对剖面线、样条线的粗细控制效果不明显，属于Proe软件本身的适配问题，无需额外调整配置；
• 若重启Proe后线宽仍不显示，需检查table.pnt文件路径是否正确，或重新创建配置文件、添加参数后再次重启。
