Proe工程图中加强筋的剖面如何处理?

ZDJ
管理员
1343
文章
0
粉丝
Creo工程图评论5,153字数 225阅读模式

众所周知,在工程图中,加强筋是不需要进行剖分的,那么在Proe中如何处理加强筋的剖面呢?我们可以先用Proe生成剖切后默认的工程图,然后通过拭除不需要的剖面线,在需要添加剖面线的区域填充剖面线。这里我们以下图为例介绍。

Proe工程图中加强筋的剖面如何处理?-图片1

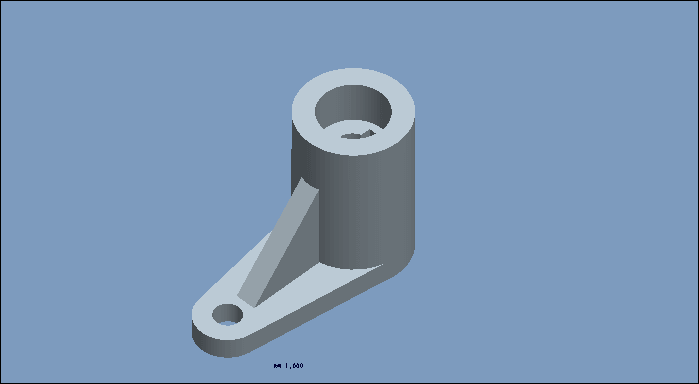

1.用Proe生成三维模型的工程图,插入第一个普通视图。

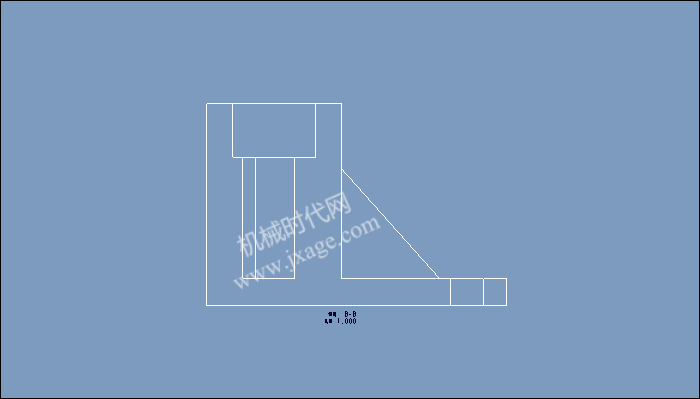

2.插入上一个普通视图的投影视图,并在创建 2D 剖面视图后,选取不合理的剖面线使用鼠标右键拭除。

Proe工程图中加强筋的剖面如何处理?-图片2

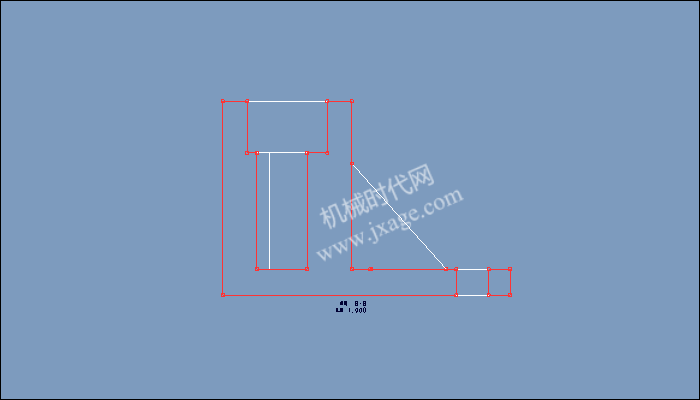

3.使用草绘中的“使用边”工具创建需要添加剖面线区域的边界投影线。

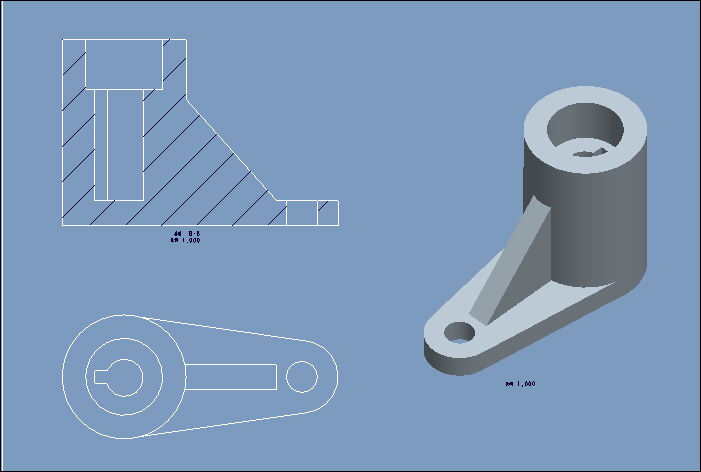

4.先选中上一步骤绘制的封闭区域,使用草绘中的“剖面线 / 填充”工具,将该闭合区域添加剖面线即可。

Proe工程图中加强筋的剖面如何处理?-图片3

Proe工程图中加强筋的剖面如何处理?-图片4
