Proe工程图如何标注上下标?

这篇文章主要介绍如何在Proe绘图环境中标注上下标。

方法:

上标:@+Your text@#

下标:@-Your text@#

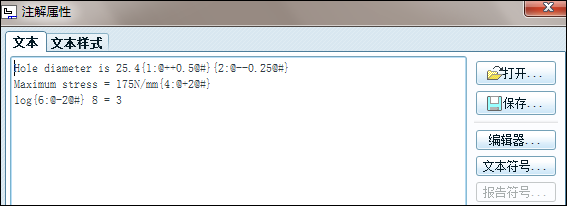

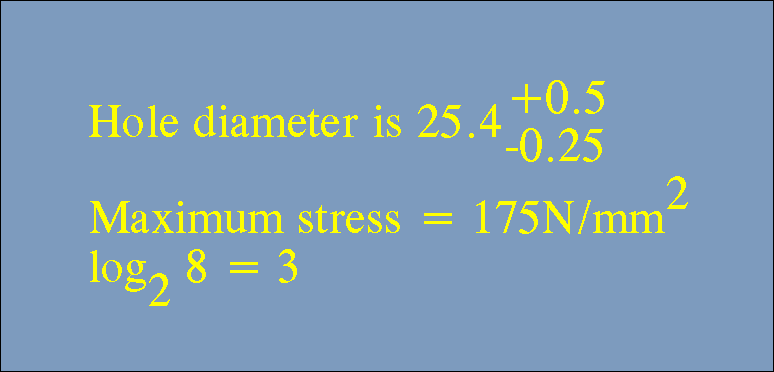

要得到如上图所示的标注,我们可以在【注解属性】对话框中输入以下文本:

Hole diameter is 25.4@++0.5@#@--0.25@#

Maximum stress = 175N/mm@+2@#

log@-2@#

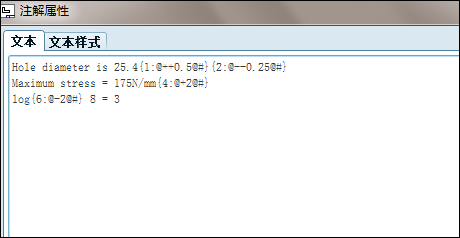

我们可以使用这些语法插入任何注解。如果我们双击我们所创建的注解进入【注解属性】,我们可以在窗口看到一些额外的文本{1:—–––}, {2:—–––},如图。

这些是额外的文本是Proe自动生成的,不必困惑。这使得上下标与其他文本相互分离,互相独立,因此我们可以选择我们想要修改的文本 ,改变其字体、大小和颜色。
