在Proe中,草绘中的样条曲线一般是二维的,但是如果我们使用扫描或者可变截面扫描的时候,可以通过修改草绘平面轨迹中样条曲线的Z坐标值,从而产生一个三维的样条曲线,这样我们就可以创建一个三维的扫描特征。这里我们以中国结为例。

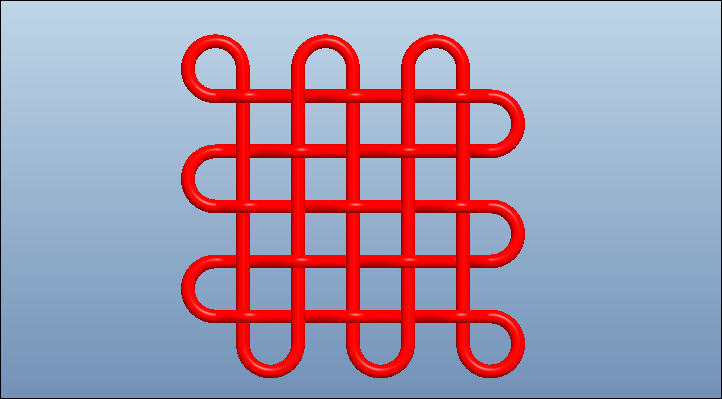

最终结果如下图所示:

方法

1.新建一个零件文件。

2.点击【插入】-【扫描】-【伸出项】,选择草绘轨迹,点击TOP平面作为草绘平面。

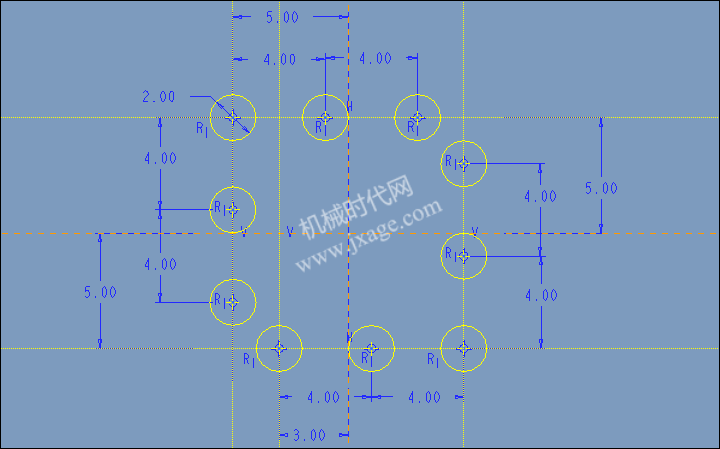

3.草绘出下面的几个圆,如图。

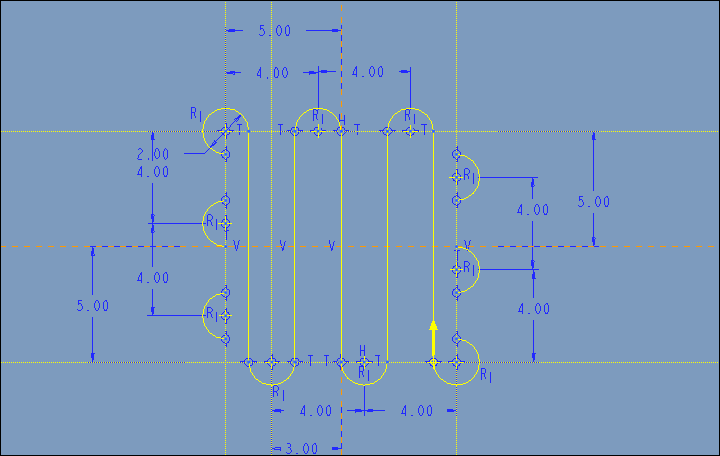

接着绘制在竖直方向绘制出5条直线,如下图所示。

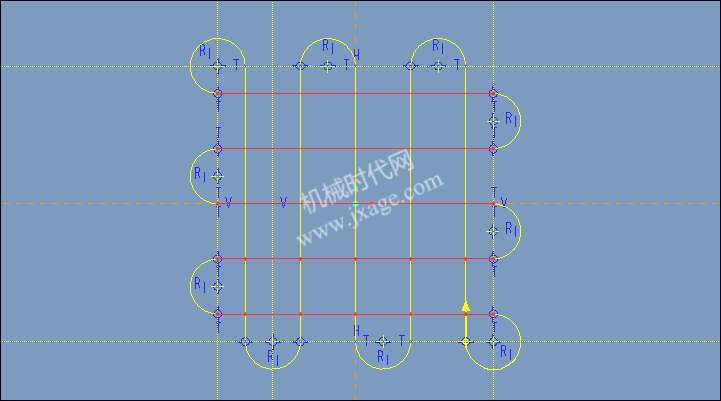

在水平方向绘制出5条样条曲线,下图红色的线即为样条曲线。

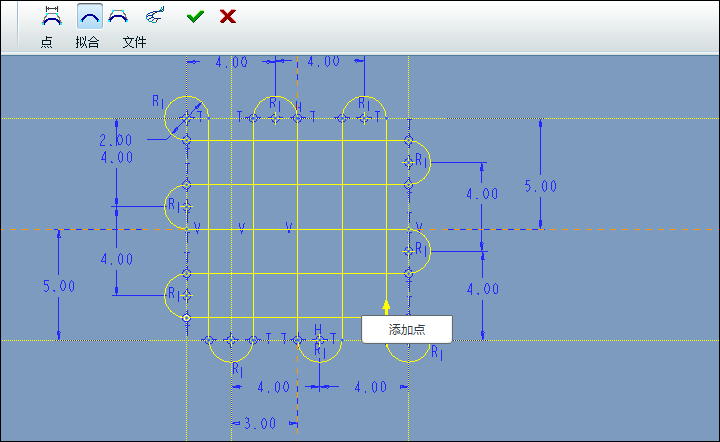

4.双击其中的一个样条曲线会弹出下面的控制面板。在双击后的样条曲线上鼠标右击选择【添加点】,即可在样条上创建控制点。

点击控制面板上的【点】选项卡,然后鼠标点击这个样条曲线上的新建点,我们可以看到这个点的三维坐标。

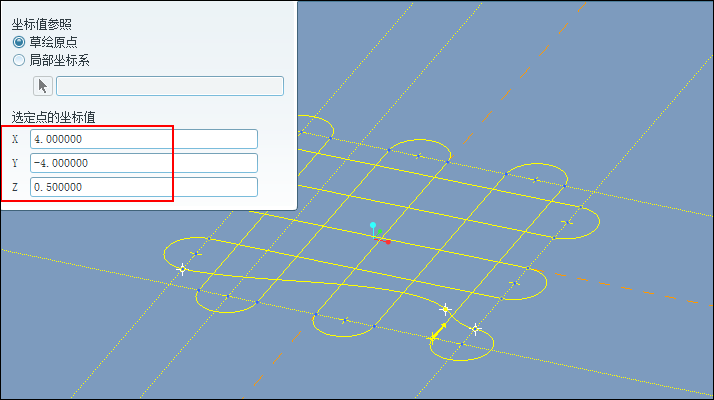

5.按照下图所示,修改这个点的坐标。

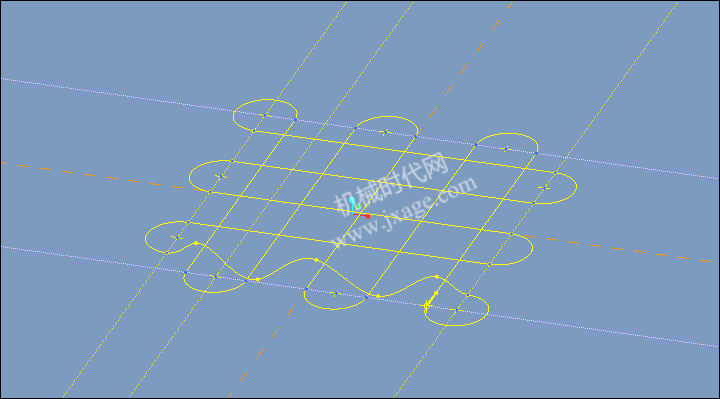

6.然后再次在样条曲线上【增加点】并修改点的坐标,注意相邻点之间的Z坐标相反,完成后如下图所示。

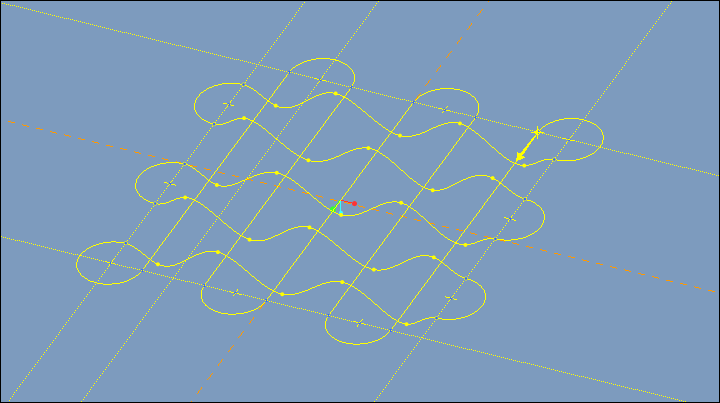

7.值得注意的是:为了产生相互交错的效果,相邻的样条曲线之间的各个对应点的坐标也应该相反。

8.绘制一个圆作为扫描截面。

9.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看

Proe知识
扫二维码关注微信公众号
weinxin
我的微信
SolidWorks技巧
扫二维码关注微信公众号
weinxin
我的公众号
  • 本文由 发表于 2016年1月4日 17:22:05
  • 除非特殊声明,本站文章均为原创,转载请务必保留本文链接
评论  3  访客  2  作者  1
    • 邓乐 5

      样条曲线上的点是怎么选中的?

        • EDISON

          @ 邓乐 那个是样条曲线和普通线的交点

        • 邓乐 5

          我用的是proe4.0,没有交点,只能在曲线上创建点。
