TOPDOWN设计（9）：基于骨架的电柜箱结构设计

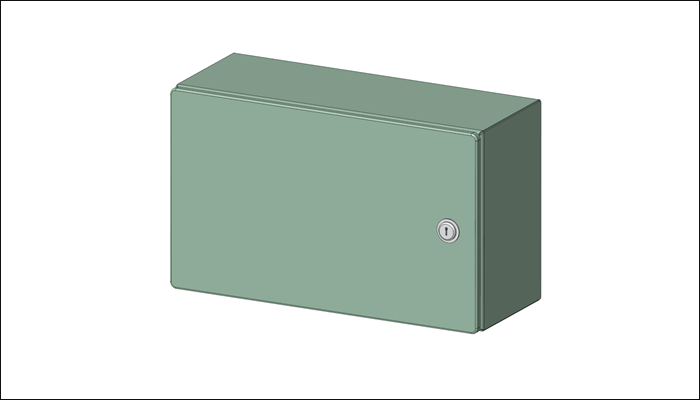

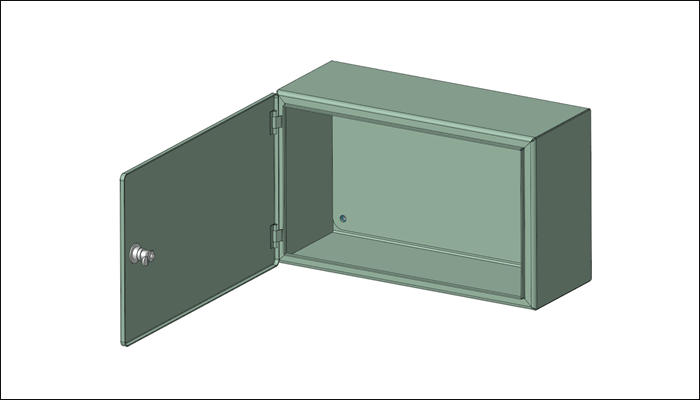

最终结果如下图所示。

文章末尾下载模型

方法：

1.创建一个装配体模型。

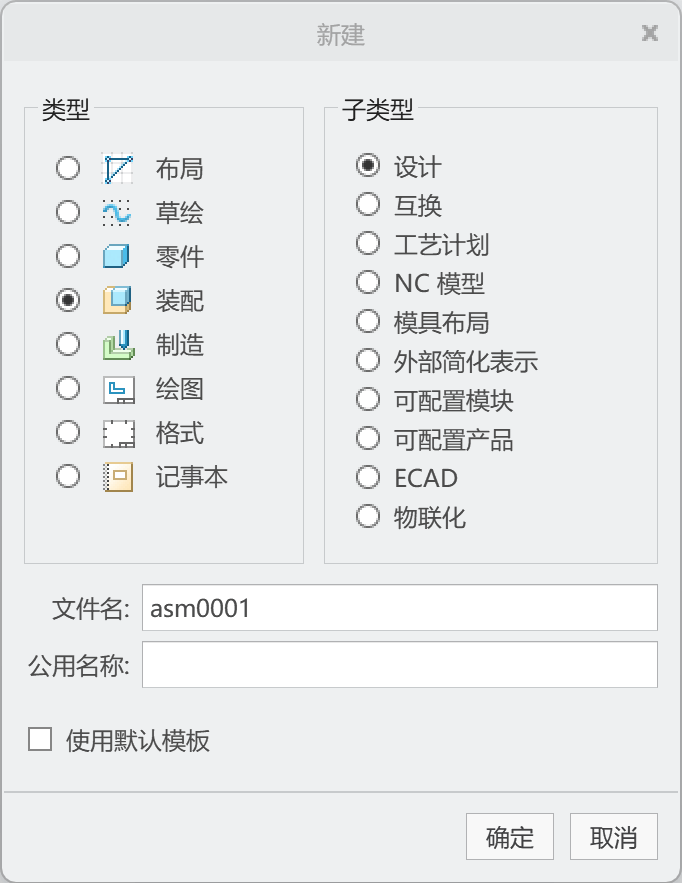

1）单击新建按钮，在弹出的“新建”对话框中设置类型为“装配”，子类型为“设计”，名称默认，单击确定按钮。

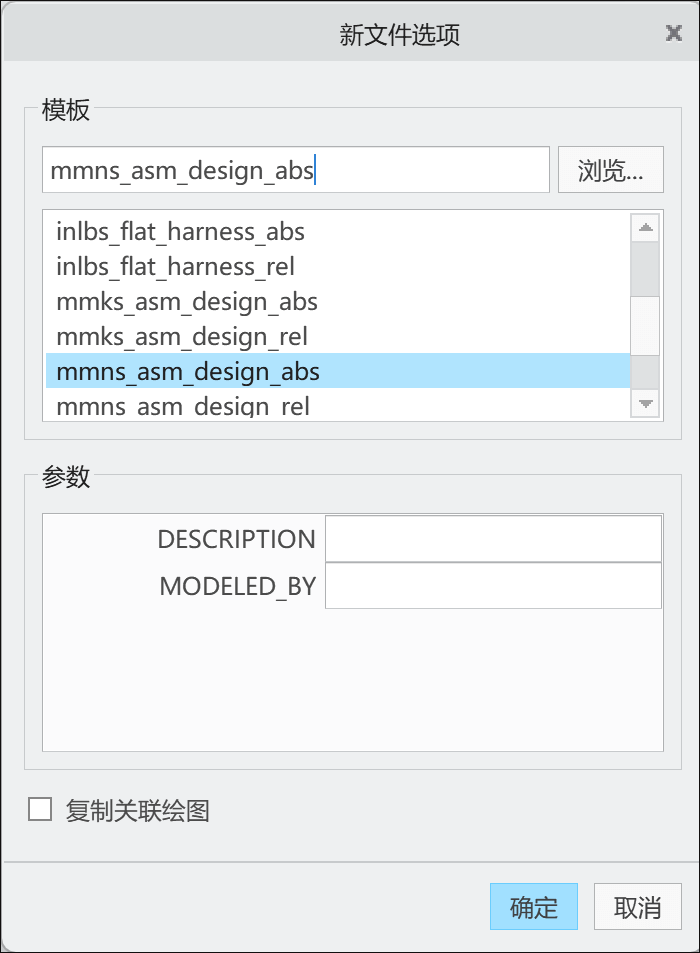

2）选择下图所示的模板，点击确定按钮。

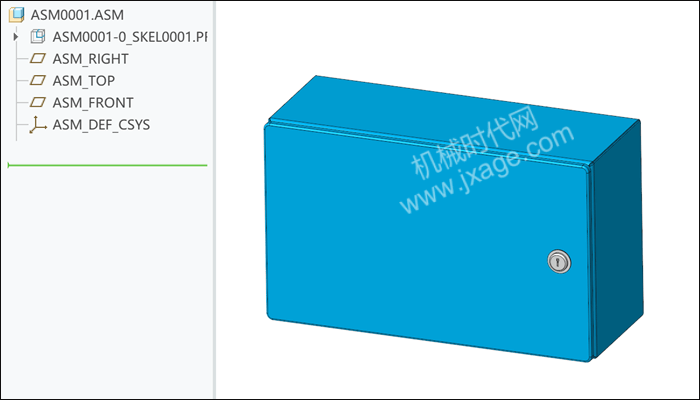

3）在装配体中插入骨架模型（骨架模型已提前完成建模）。

2.PRT-01零件的创建。

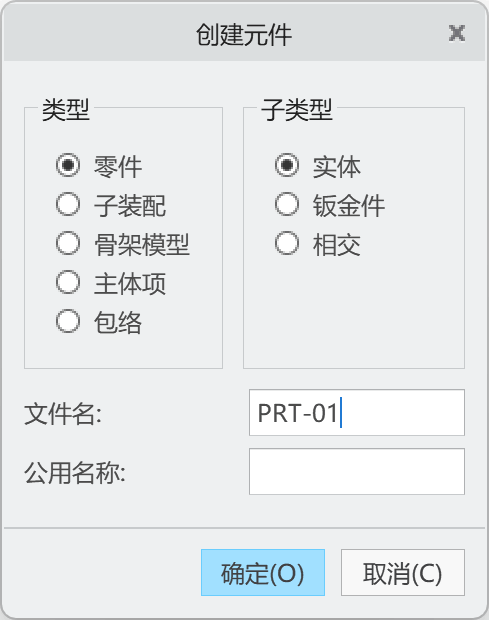

1）单击创建按钮，在弹出的如图所示的“创建元件”对话框中设定类型为“零件”，子类型为“实体”，名称为“PRT-01”，单击确定按钮。

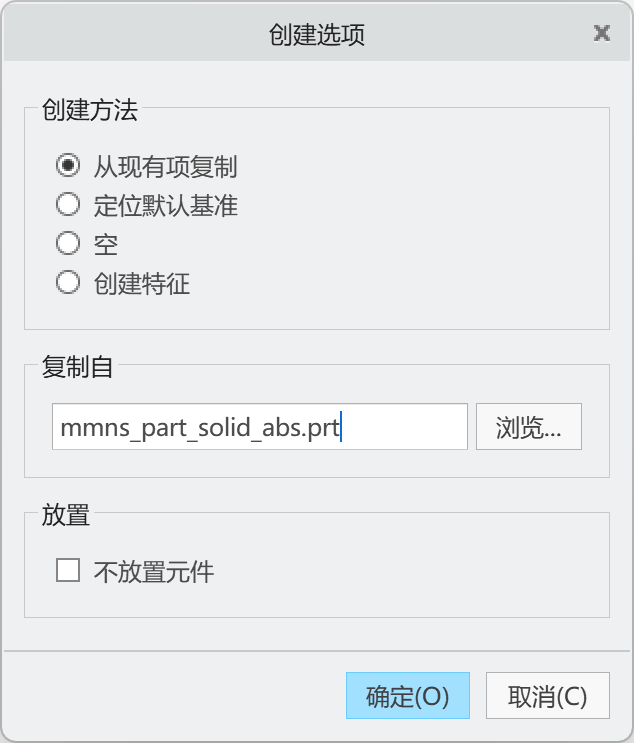

2）在弹出的“创建选项”对话框中选择“从现有项复制”，如下图所示，单击确定按钮。

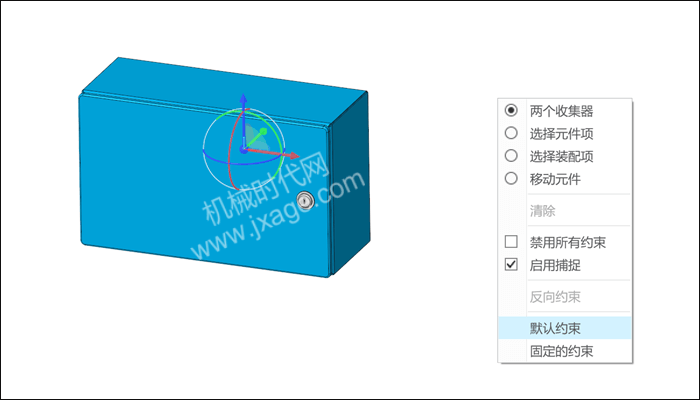

3）在图形区的空白区域长按鼠标右键，在弹出的快捷菜单中单击“默认约束”，完成零件PRT-01的装配。

4）在模型树上将零件PRT-01激活。
