Proe三维建模(4):雨伞

  • 4,023 次阅读
  • 阅读模式

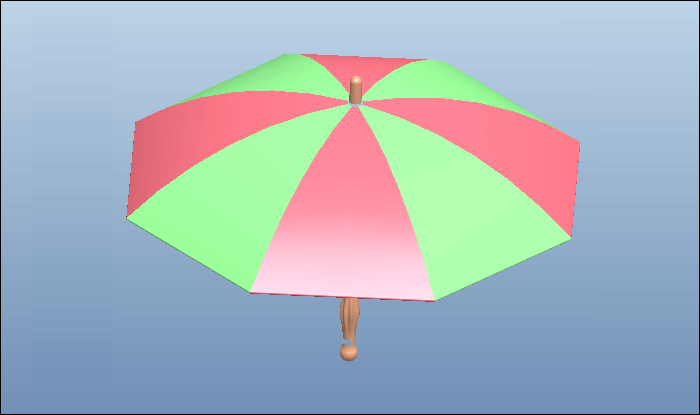

最终结果如下图所示:

方法:

1.新建文件。

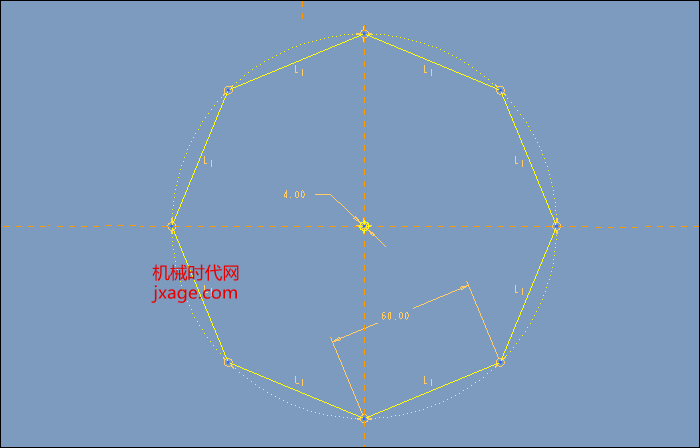

2.点击草绘,选择FRONT平面绘制如下截面。

点击勾号退出草绘。

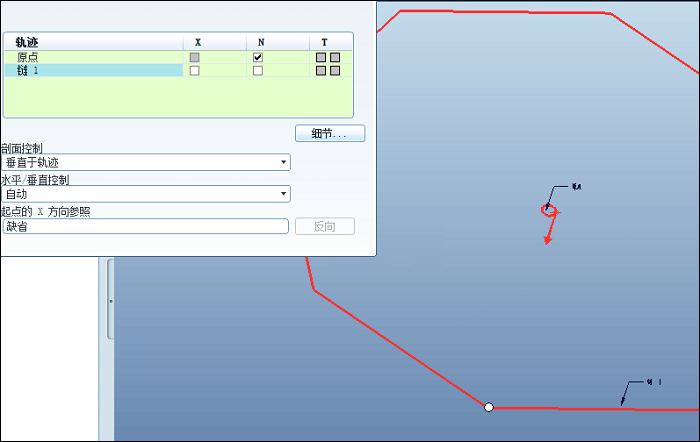

3.点击【插入】-【可变截面扫描】,选择中间的小圆为原点轨迹,选择8边形为轮廓轨迹。

点击草绘按钮,进入草绘。

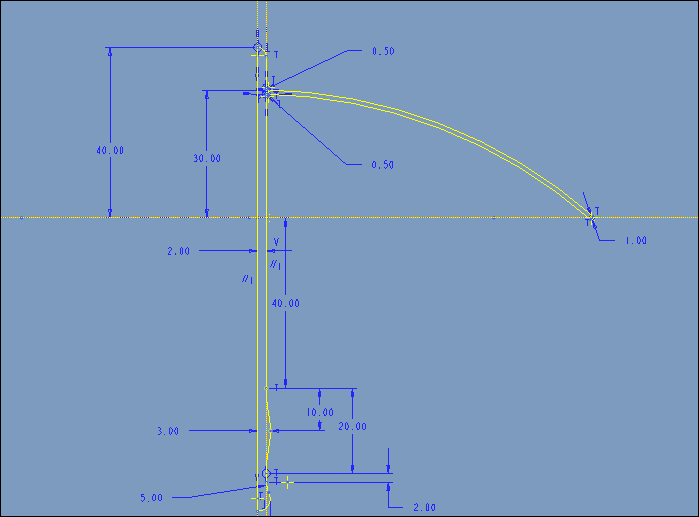

绘制如下截面。

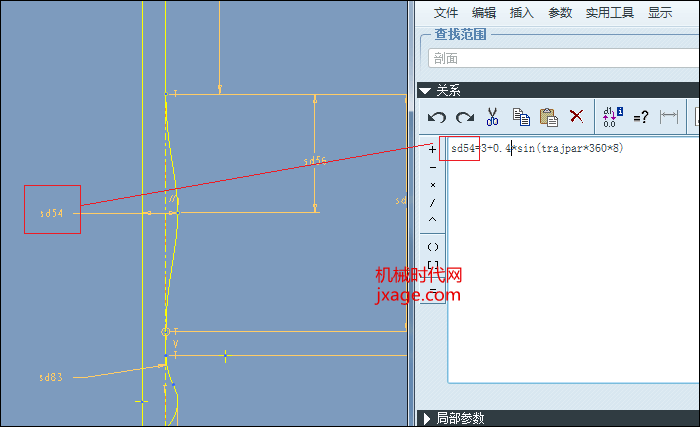

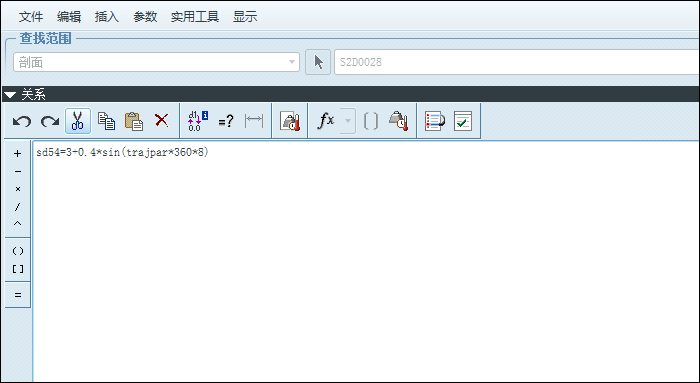

点击【工具】-【关系】,添加如下的关系:sd54=3+0.4*sin(trajpar*360*8)。

完成。

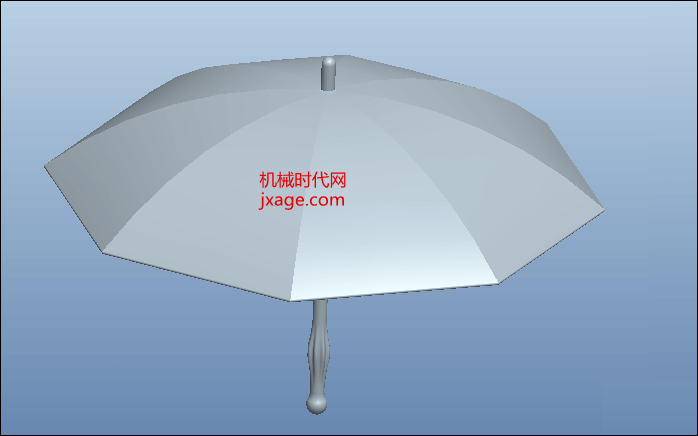

4.着色。

模型下载:

此处为隐藏的内容
注册登录后,方可查看

Proe知识
扫二维码关注微信公众号
weinxin
我的微信
SolidWorks技巧
扫二维码关注微信公众号
weinxin
我的公众号
  • 本文由 发表于 2016年7月2日 14:26:34
  • 除非特殊声明,本站文章均为原创,转载请务必保留本文链接
评论  4  访客  3  作者  1
    • 仁者无敌 5

      怎么会出现无效符号呢 在工具关系那一步 我是直接把公司复制进去的

      • 仁者无敌 5

        关系错误,,, 求解 谢谢

          • EDISON

            @ 仁者无敌 不能直接复制公式,这个sd54必须对应图中的那个尺寸
