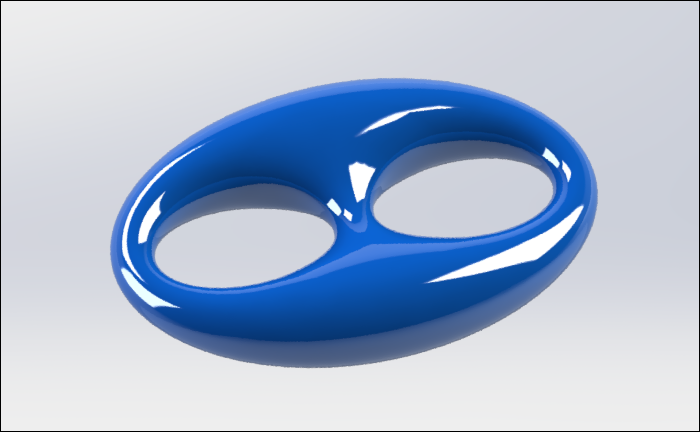

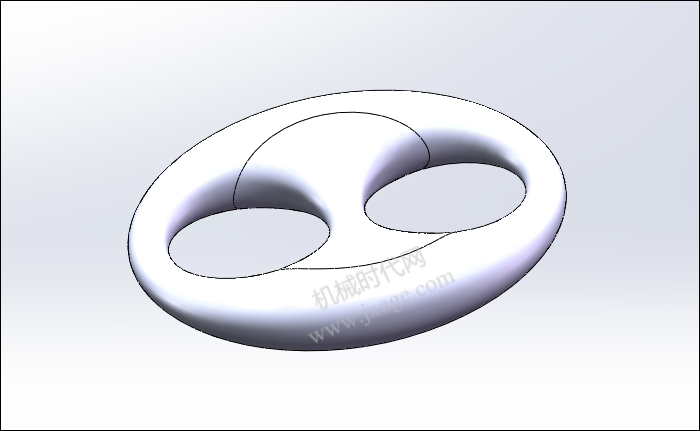

最终结果如下图所示:

SolidWorks建模练习(47):8字环-图片1

文章末尾下载模型

方法:

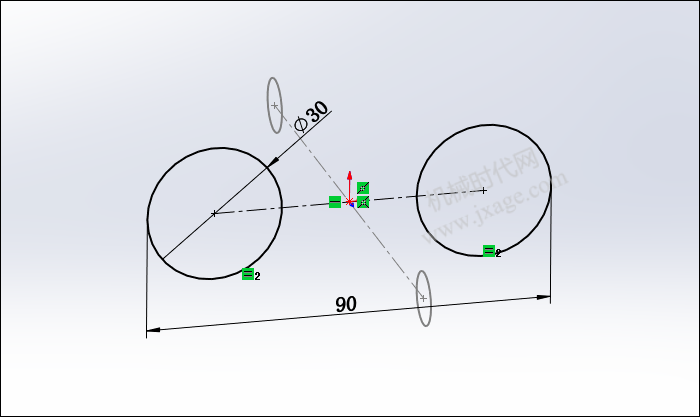

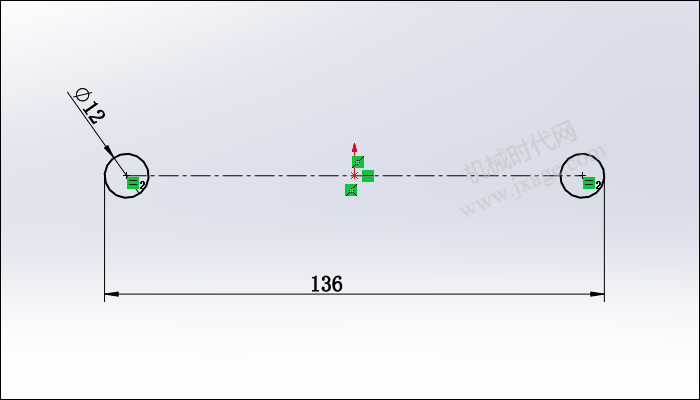

1.点击“草图”按钮,选择前视基准面作为草绘平面,绘制如下图所示的草图。

SolidWorks建模练习(47):8字环-图片2

2.再次点击“草图”按钮,选择右视基准面作为草绘平面,绘制如下图所示的草图。

SolidWorks建模练习(47):8字环-图片3

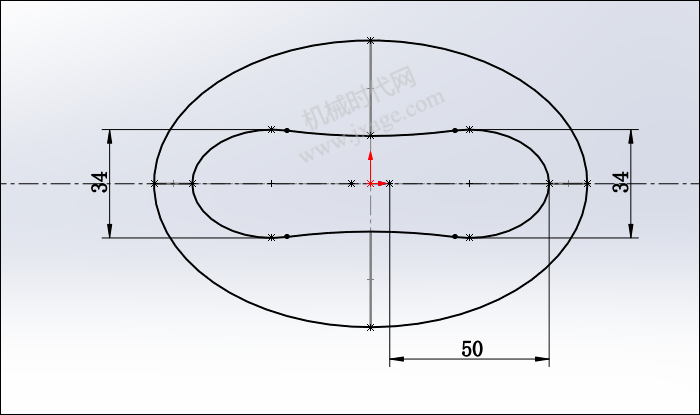

3.点击“草图”按钮,选择上视基准面作为草绘平面,绘制如下图所示的草图。

SolidWorks建模练习(47):8字环-图片4

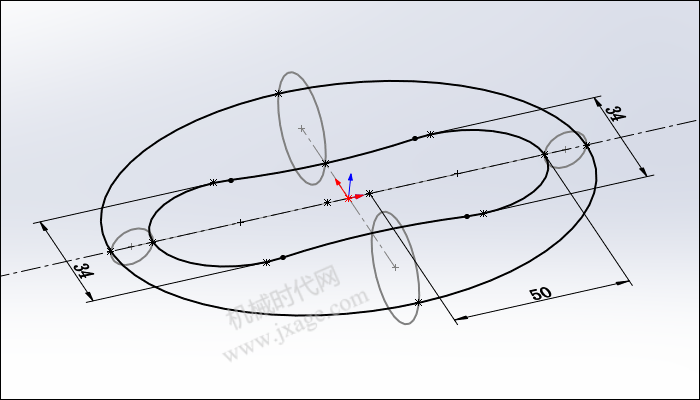

3个草图如下图所示。

SolidWorks建模练习(47):8字环-图片5

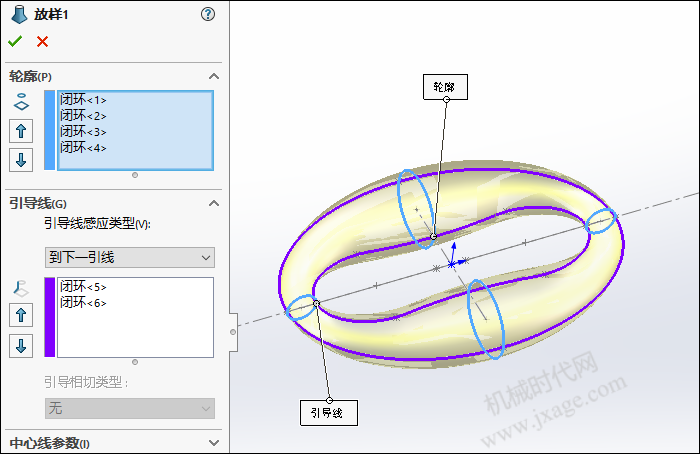

4.点击“插入”-“曲面”-“放样曲面”,选择草图1和草图2的四个圆作为放样轮廓,选择草图3的两条闭环曲线作为引导线,如下图所示,点击勾号完成。

SolidWorks建模练习(47):8字环-图片6

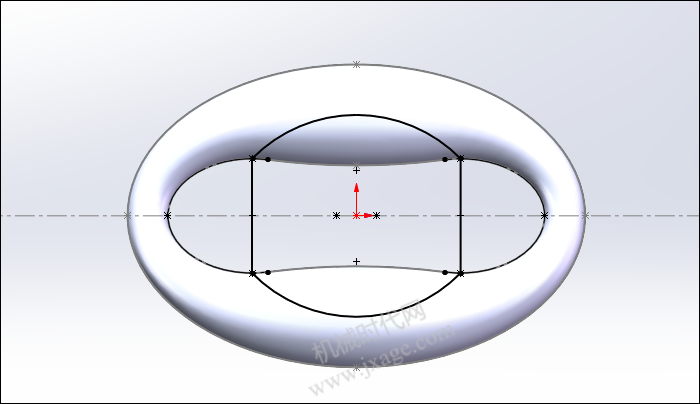

5.点击拉伸切除,选择上视基准面作为草图平面绘制如下图所示的草图,注意几何约束。

SolidWorks建模练习(47):8字环-图片7

拉伸方向设置为“完全贯穿-两者”,如下图所示,点击勾号完成。

SolidWorks建模练习(47):8字环-图片8

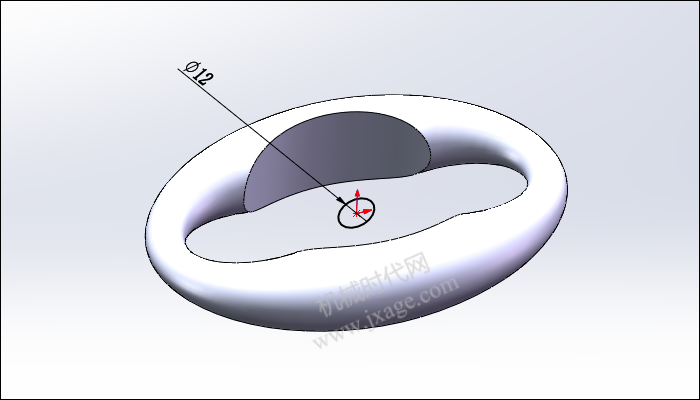

6.点击“草图”按钮,选择前视基准面作为草绘平面,绘制如下图所示的草图。

SolidWorks建模练习(47):8字环-图片9

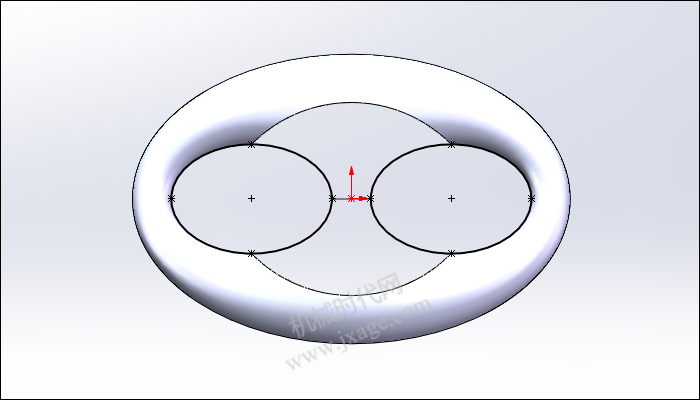

7.再次点击“草图”按钮,选择上视基准面作为草绘平面,绘制如下图所示的草图。

SolidWorks建模练习(47):8字环-图片10

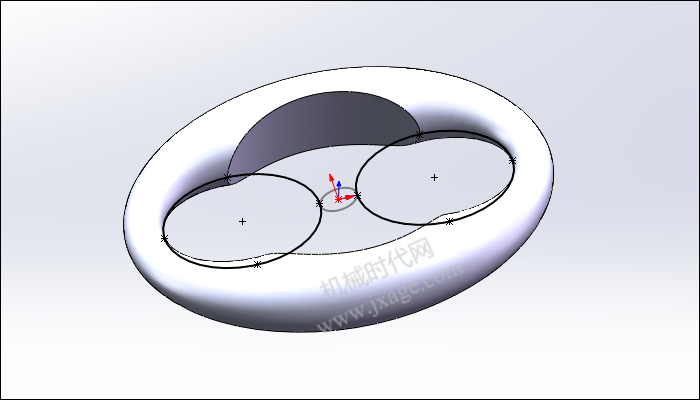

绘制完成后如下图所示。

SolidWorks建模练习(47):8字环-图片11

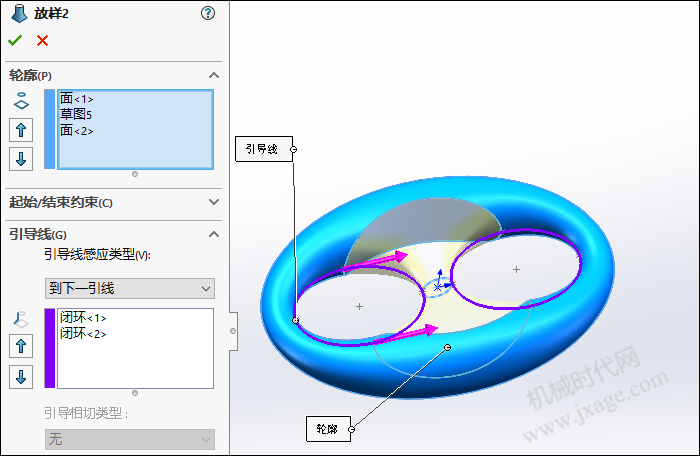

8.再次点击“插入”-“曲面”-“放样曲面”,选择步骤6创建的草图和两个边线作为放样轮廓,选择步骤7的两条紫色闭环曲线作为引导线,如下图所示。

SolidWorks建模练习(47):8字环-图片12

点击勾号完成。

SolidWorks建模练习(47):8字环-图片13

9.完成渲染。

SolidWorks建模练习(47):8字环-图片14


  • 本文由 ZDJ 发表于2023年1月4日 21:01:45
  • 转载请务必保留本文链接:http://www.jxage.com/22104.html
评论  3  访客  2  作者  1
    • fangxudong 2

      第五步:拉伸切除图标是灰色的,建不了拉伸切除

        • ZDJ

          @ fangxudong 不应该啊

        • fangxudong 2

          向朋友请教后,采用曲面剪裁完成,基础不扎实啊 :lol:
