SolidWorks建模练习(46):曲线弹性骨架

最终结果如下图所示:

文章末尾下载模型

方法:

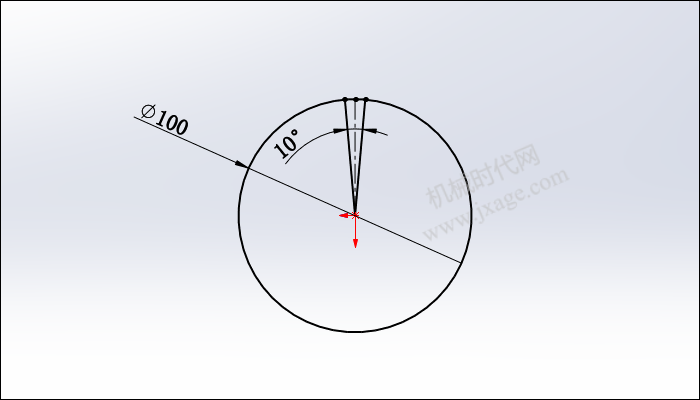

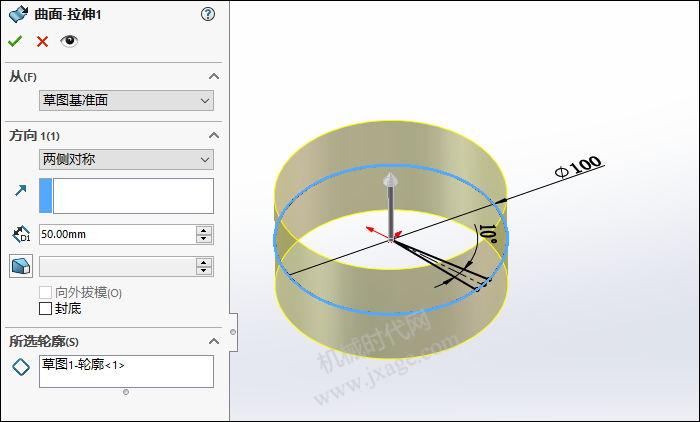

1.点击“插入”-“曲面”-“拉伸曲面”,选择上视基准面绘制如下图所示的草图。

拉伸方向选择“两侧对称”,拉伸深度为50mm,如下图所示。

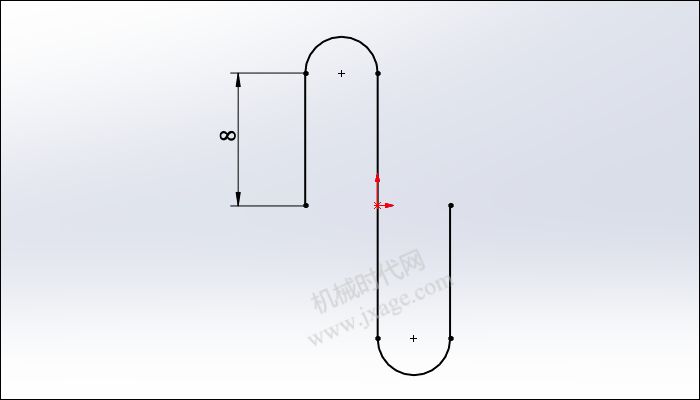

2.点击“草图”按钮,在前视基准面绘制如下图所示的草图。

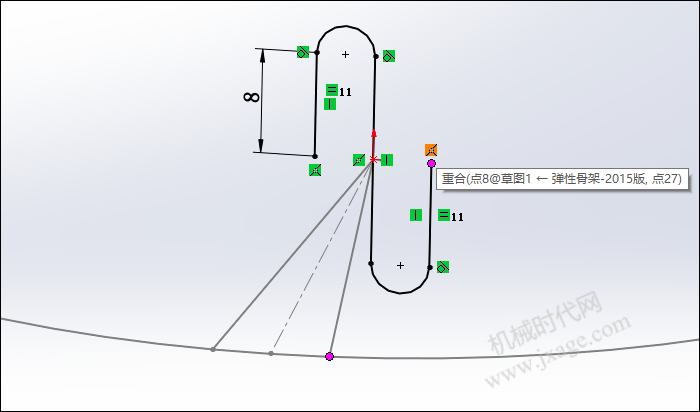

注意下面的几何约束,即草图2的左右两个曲线端点分别与草图1上的两个交点重合。

3.点击“插入”-“曲线”-“投影曲线”,选择草图2作为要投影的草图,选择下图的红色面作为投影面,点击勾号完成。

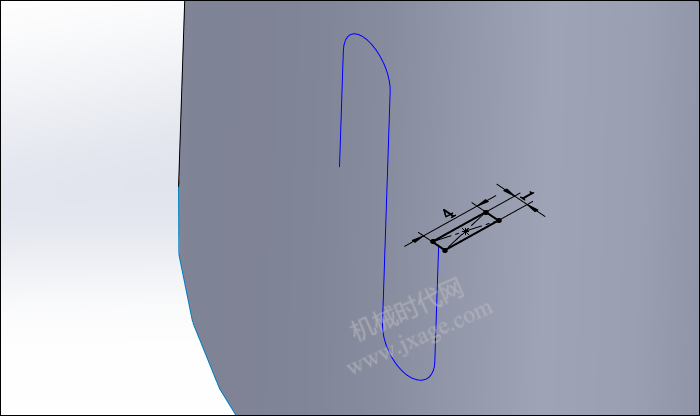

4.点击“草图”按钮,在上视基准面绘制如下图所示的草图。

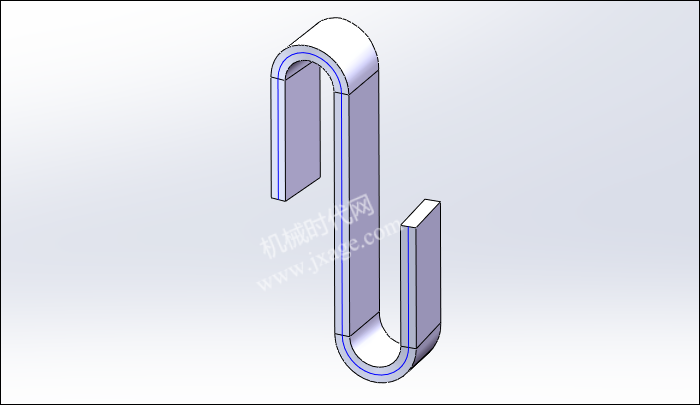

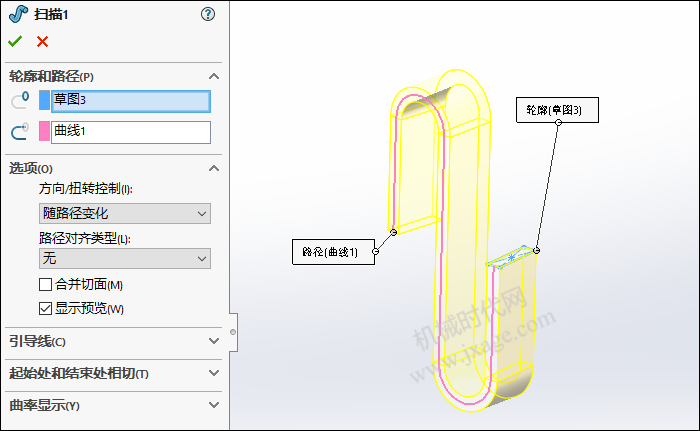

5.点击扫描按钮,选择草图3作为扫描的轮廓,选择步骤3创建的投影曲线作为扫描路径,如下图所示。

点击勾号完成。

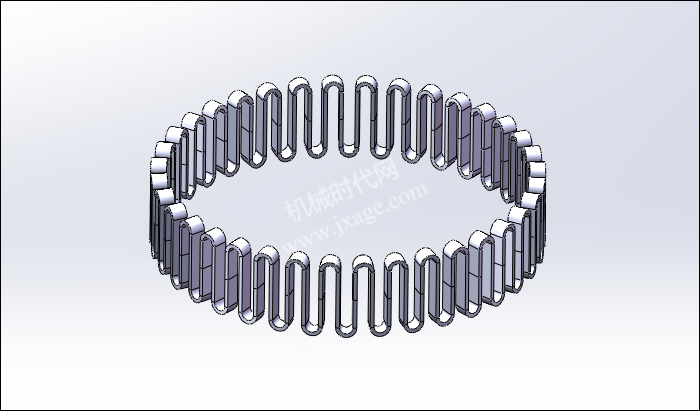

6.点击阵列按钮,类型选择圆周阵列,阵列数量为36,等间距分布,如下图所示。

阵列完成。

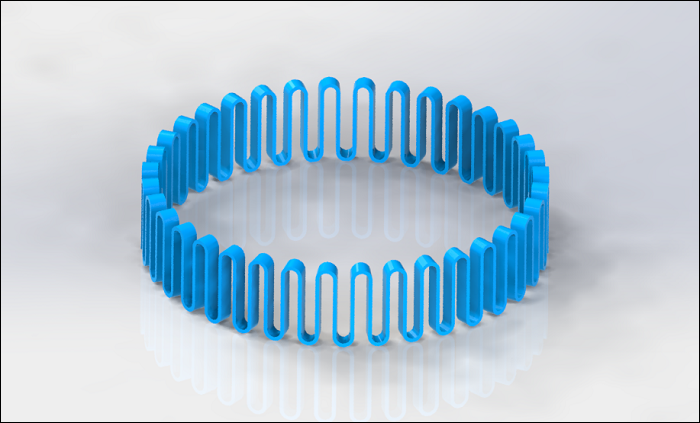

7.完成渲染。
