SolidWorks建模练习(124):钣金蜂窝网格

ZDJ
管理员
1383
文章
0
粉丝
SolidWorks建模评论112字数 260阅读0分52秒阅读模式

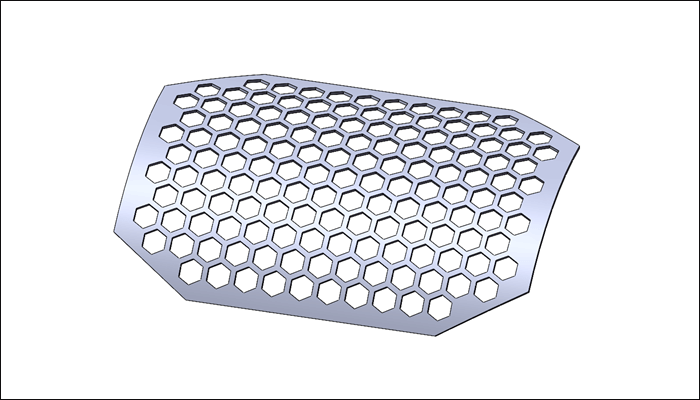

最终结果如下图所示:

文章末尾下载模型

方法:

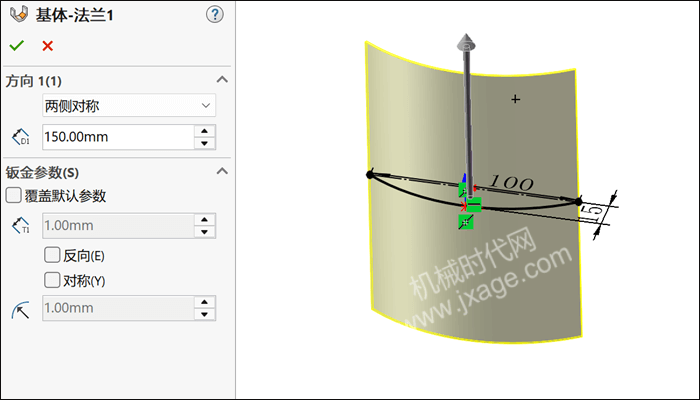

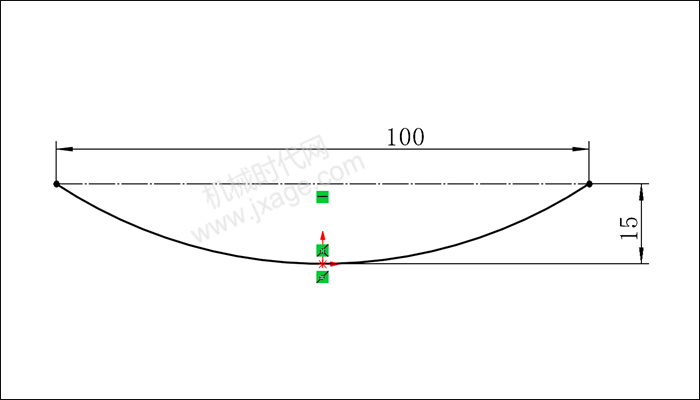

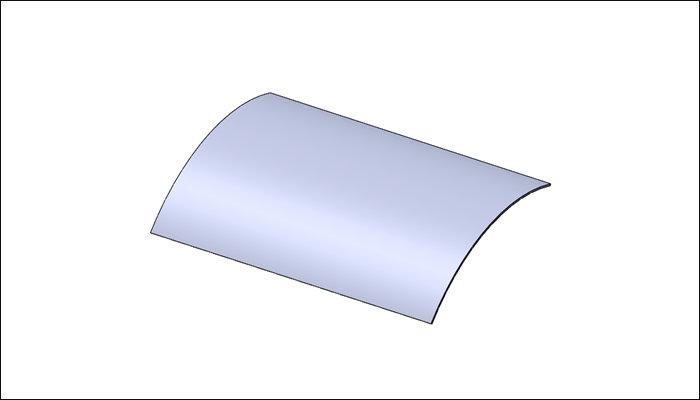

1.点击基体法兰/薄片,选择上视基准面作为草图平面绘制如下图所示的草图。

设置深度为150mm,两侧对称,钣金厚度为1.0mm,折弯半径为1.0mm,如下图所示。

点击勾号完成。

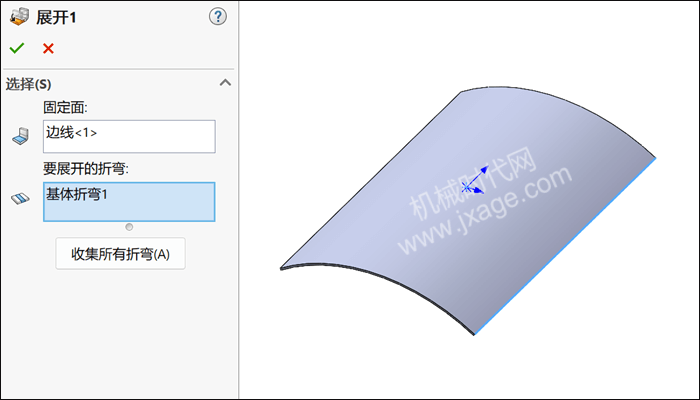

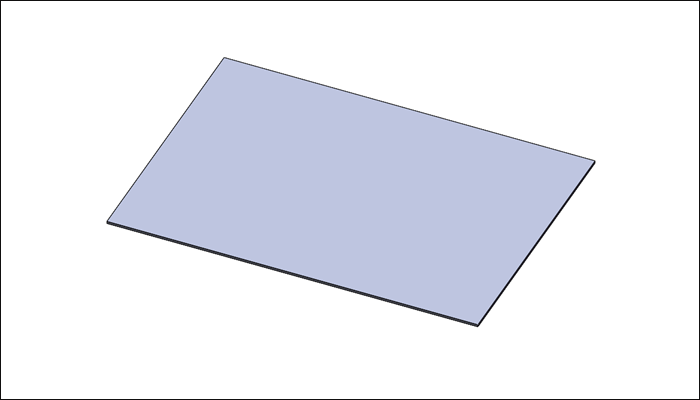

2.点击展开,固定面选择下图蓝色的边,要展开的折弯选择下图所示的折弯。

点击勾号完成。

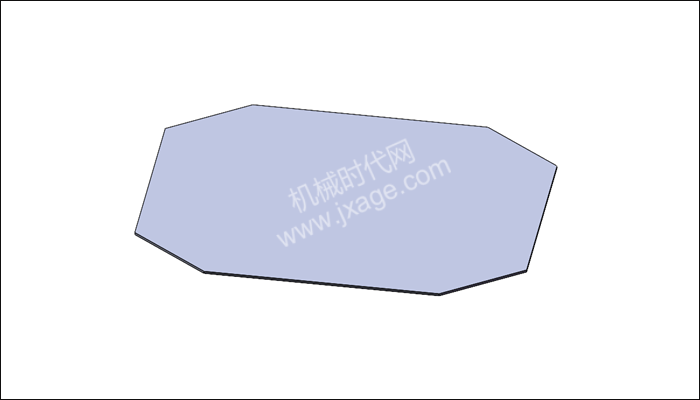

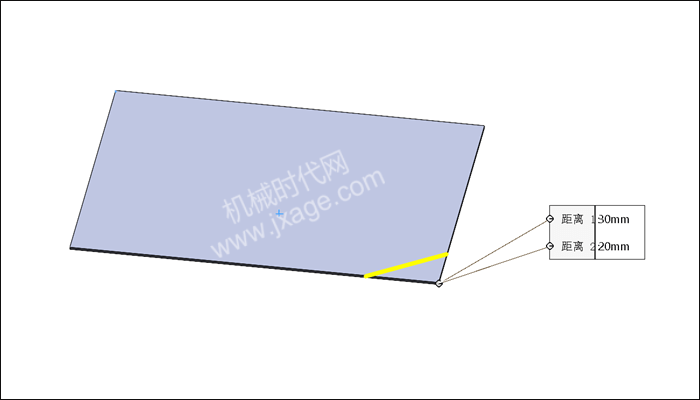

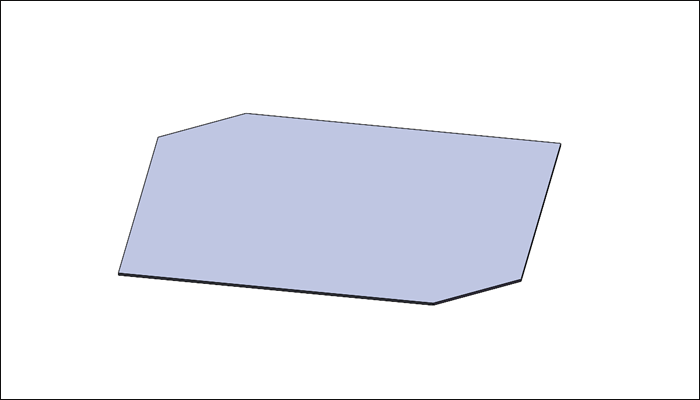

3.点击倒角,创建如下图所示的倒角。

完成。

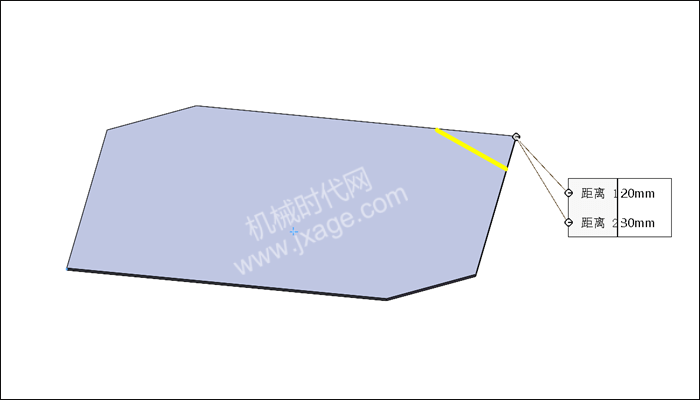

4.点击倒角,创建如下图所示的倒角。

完成。

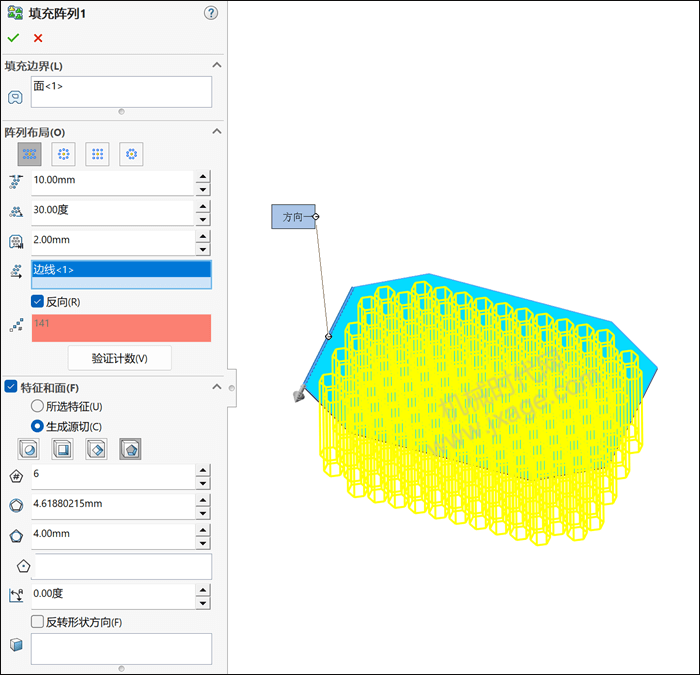

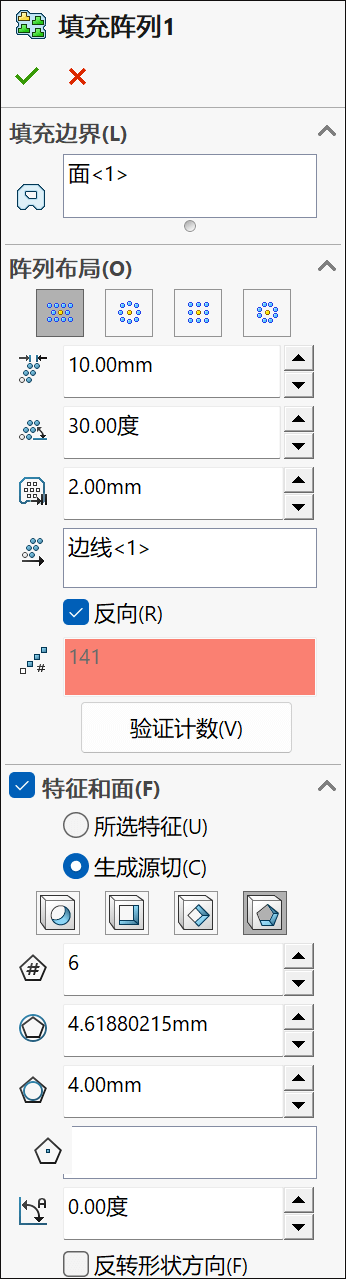

5.点击“填充阵列”,勾选“生成源切”,激活多边形,边数为6,内径为4mm。选择平面作为“填充边界”,阵列布局选择第1个,实例间距为10mm,角度为30度,边距为2.0mm,阵列方向选择下图的直线。

点击勾号完成。

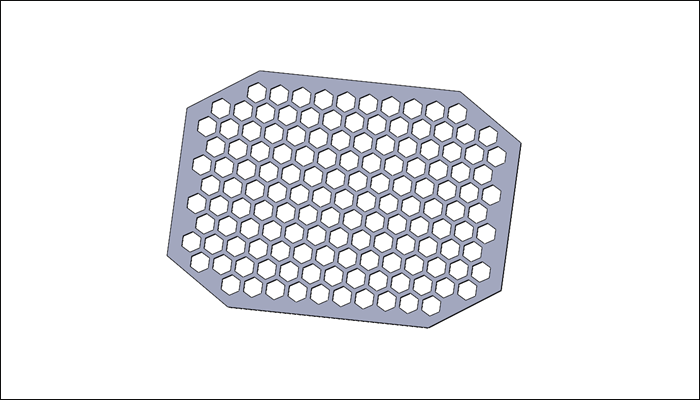

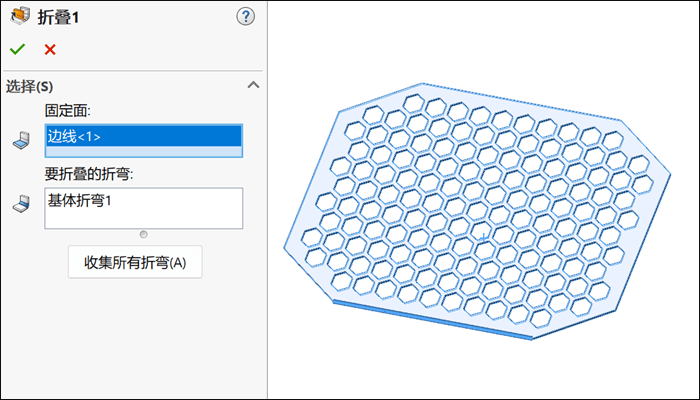

6.点击折叠,固定面选择下图蓝色的边,要折叠的折弯选择下图所示的折弯。

点击勾号完成。
