SOLIDWORKS焊件设计(3):悬架

ZDJ
管理员
1321
文章
0
粉丝
SolidWorks建模评论981字数 608阅读模式

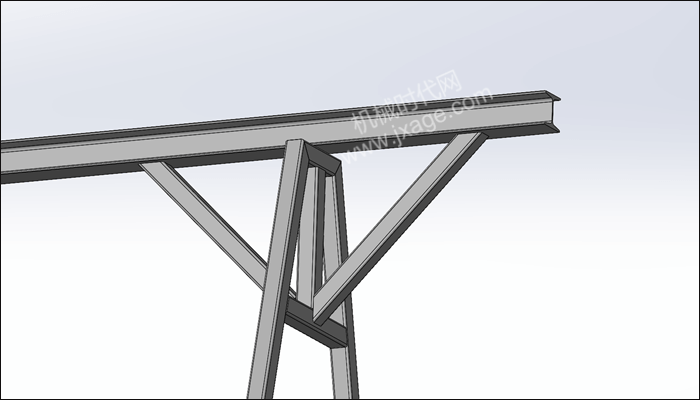

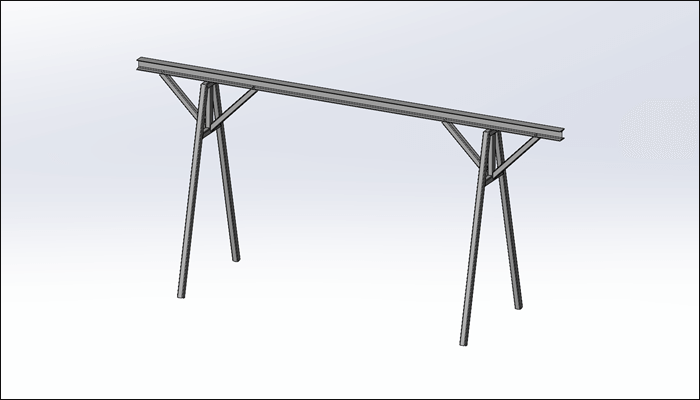

最终结果如下图所示。

SOLIDWORKS焊件设计(3):悬架-图片1

方法:

1.绘制基本框架。

1)新建一个零件。

2)开启“焊件”工具栏(在工具栏上空白处右击,激活焊件选项卡)。

3)点击“草图绘制”,在上视基准面上绘制如下图所示的草图,点击勾号完成。

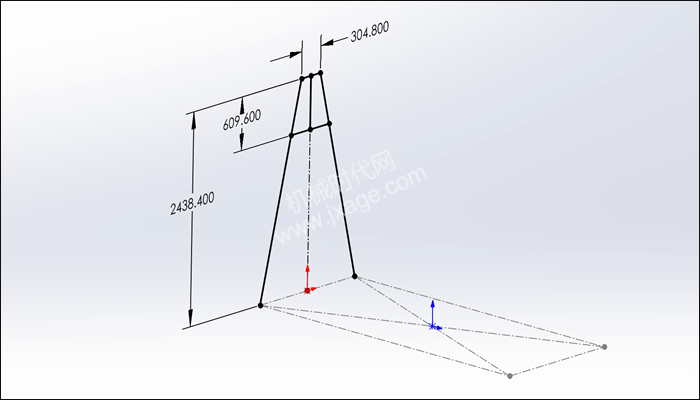

SOLIDWORKS焊件设计(3):悬架-图片2

4)创建基准平面1。

SOLIDWORKS焊件设计(3):悬架-图片3

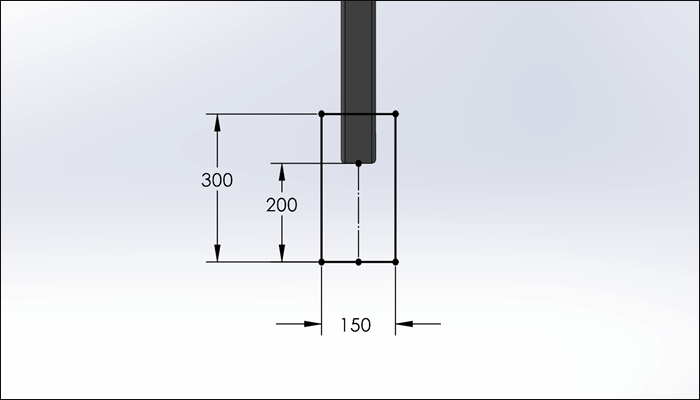

5)点击“草图绘制”,在基准面1上绘制如下图所示的草图,点击勾号完成。

SOLIDWORKS焊件设计(3):悬架-图片4

6)点击“草图绘制”,在前视基准面绘制如下图所示的草图,点击勾号完成。

SOLIDWORKS焊件设计(3):悬架-图片5

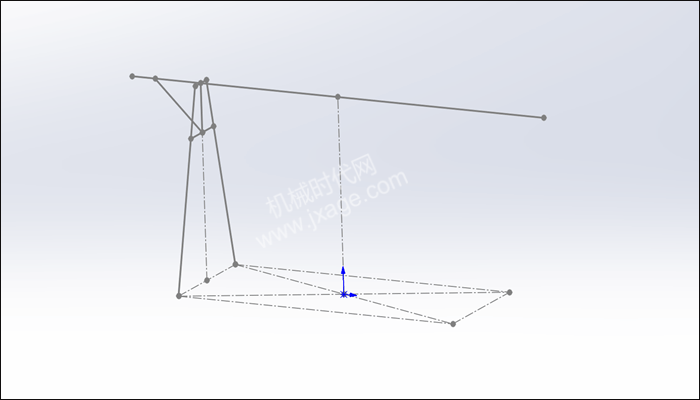

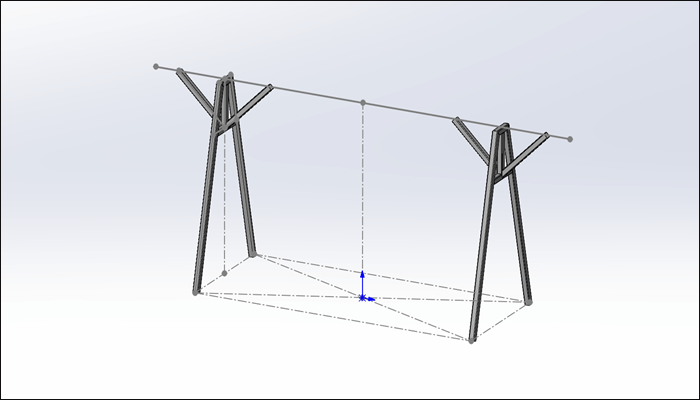

7)完成基本框架创建。

SOLIDWORKS焊件设计(3):悬架-图片6

2.建立结构构件。

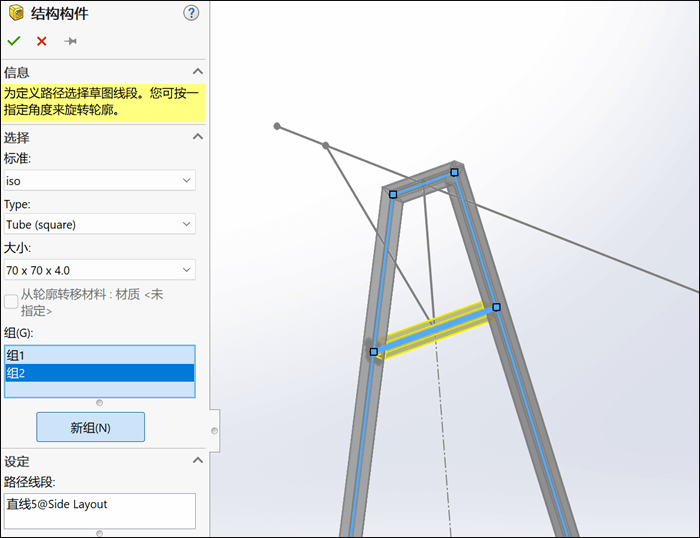

1)单击焊件工具栏中的“结构构件”,按照下图所示对“结构构件”属性进行设置。

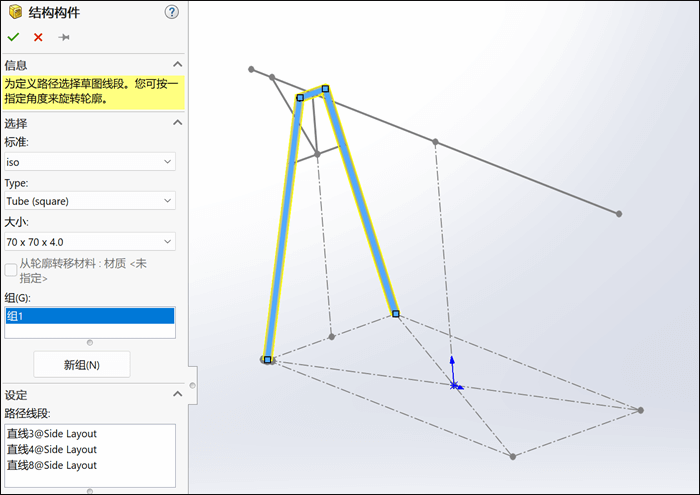

2)选中下图所示的3个线段作为组1。

SOLIDWORKS焊件设计(3):悬架-图片7

3)点击“找出轮廓”按钮,然后选择下图中的橘黄色点。

SOLIDWORKS焊件设计(3):悬架-图片8

4)单击【新组】,选择下图所示的水平的线段作为组2,如下图所示。

SOLIDWORKS焊件设计(3):悬架-图片9

5)单击【新组】,选择下图所示的竖直的线段作为组3,如下图所示。

SOLIDWORKS焊件设计(3):悬架-图片10

6)单击【新组】,选择下图所示的线段作为组4,如下图所示。

SOLIDWORKS焊件设计(3):悬架-图片11

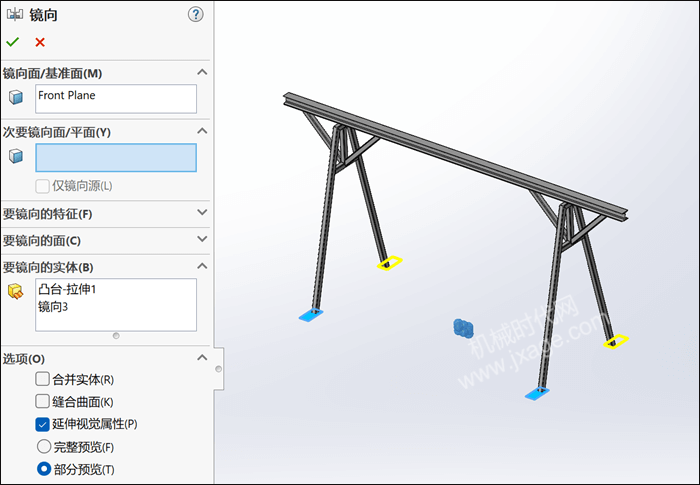

3.镜向下图所示的实体。

SOLIDWORKS焊件设计(3):悬架-图片12

4.镜向下图所示的实体。

SOLIDWORKS焊件设计(3):悬架-图片13

完成后如下图所示。

SOLIDWORKS焊件设计(3):悬架-图片14

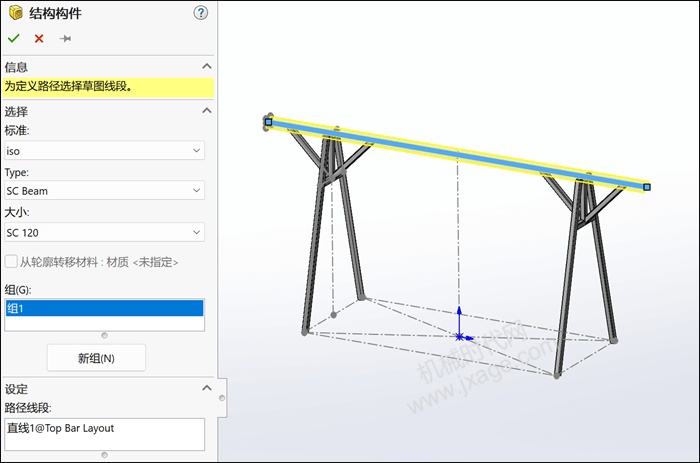

5.建立结构构件。

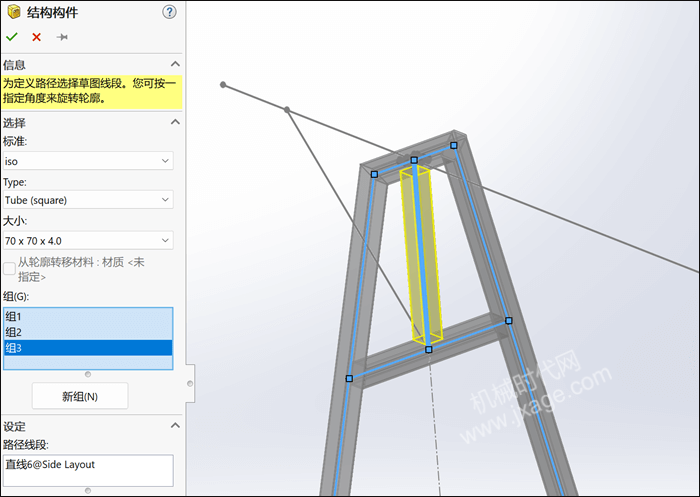

1)单击焊件工具栏中的“结构构件”,按照下图所示对“结构构件”属性进行设置。

2)选中下图所示的线段作为组1。

SOLIDWORKS焊件设计(3):悬架-图片15

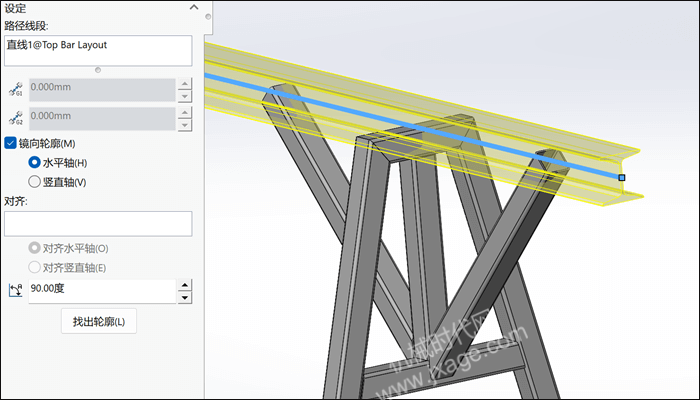

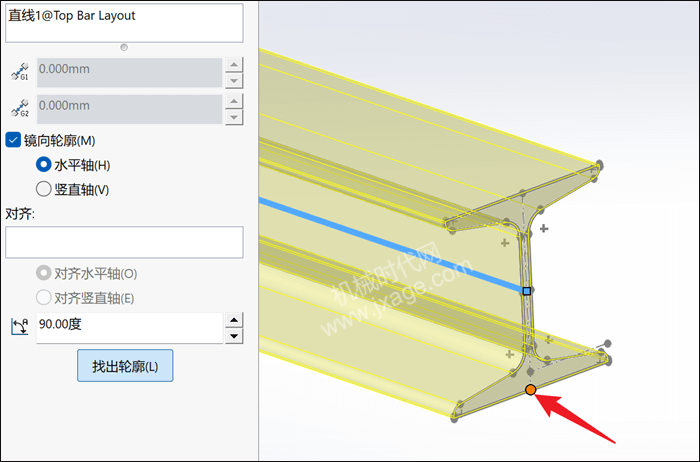

3)勾选“设定”栏中的“镜向轮廓”-“水平轴”,旋转角度为90度,如下图所示。

SOLIDWORKS焊件设计(3):悬架-图片16

4)点击“找出轮廓”按钮,然后选择下图中的橘黄色点。

SOLIDWORKS焊件设计(3):悬架-图片17

完成后如下图所示。

SOLIDWORKS焊件设计(3):悬架-图片18

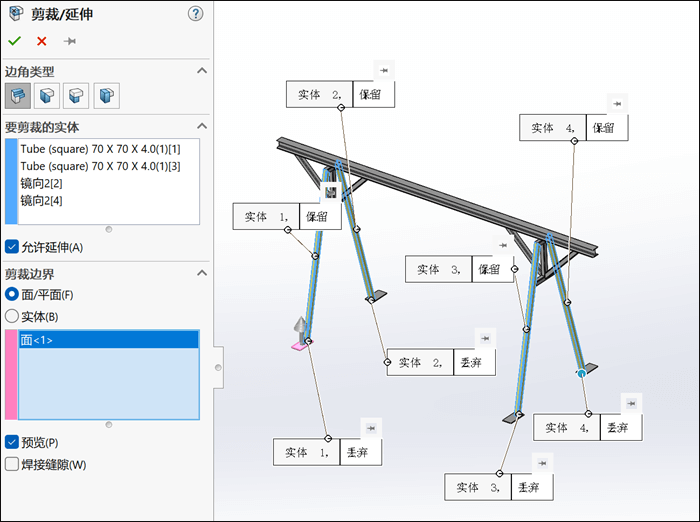

6.单击焊件工具栏中的“剪裁/延伸”按钮,将“边角类型”设为“终端剪裁”,“要剪裁的实体”选择下面的四个蓝色实体,剪裁边界选择“面/平面”,面选择下图的粉红色面,点击勾号完成。

SOLIDWORKS焊件设计(3):悬架-图片19

剪裁完成后如下图所示。

SOLIDWORKS焊件设计(3):悬架-图片20

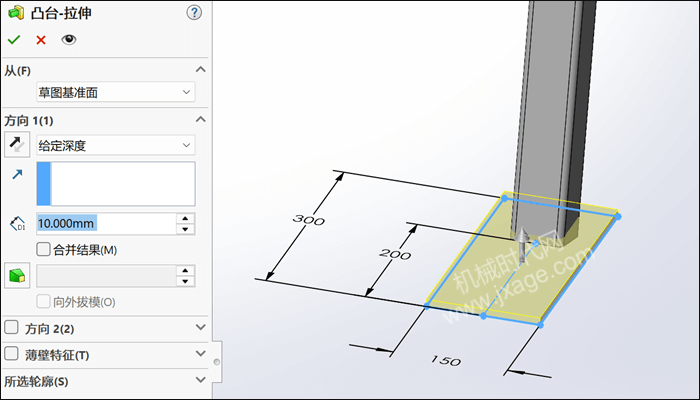

7.点击拉伸,在下图所示的面上绘制如下图所示的矩形。

SOLIDWORKS焊件设计(3):悬架-图片21

设置拉伸深度为10mm。

SOLIDWORKS焊件设计(3):悬架-图片22

8.对上一步的拉伸实体进行镜向。

SOLIDWORKS焊件设计(3):悬架-图片23

9.镜向。

SOLIDWORKS焊件设计(3):悬架-图片24

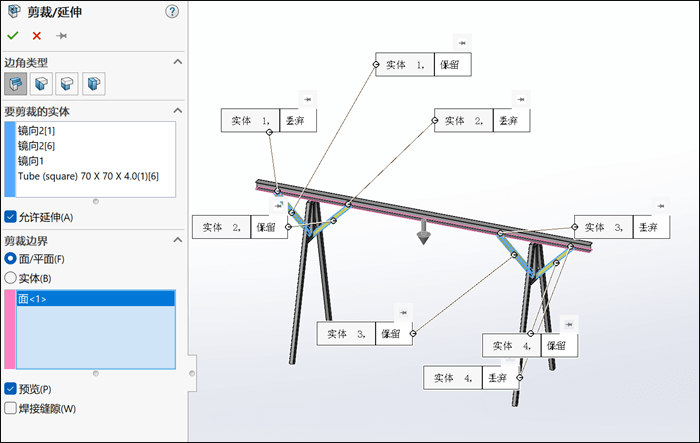

10.单击焊件工具栏中的“剪裁/延伸”按钮,将“边角类型”设为“终端剪裁”,“要剪裁的实体”选择下面的四个蓝色实体,剪裁边界选择“面/平面”,面选择下图的粉红色面,点击勾号完成。

SOLIDWORKS焊件设计(3):悬架-图片25

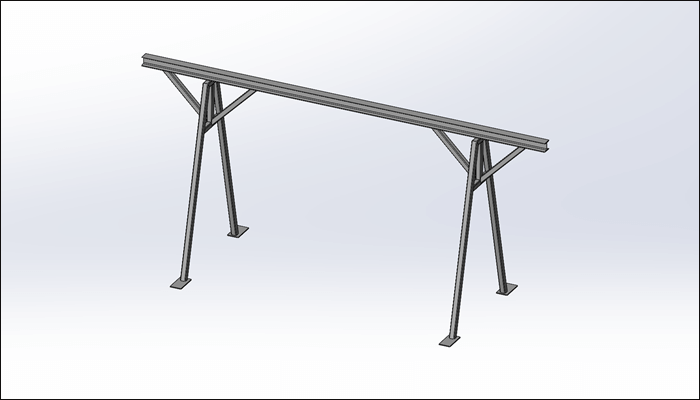

11.完成悬架建模。

SOLIDWORKS焊件设计(3):悬架-图片26
