如下图所示,该焊件有4条腿,上下分两层,轮廓有两种,4条腿和上层框架为矩形管,下层为角铁,共14段,因此可用14条线段作为基础建立构件。分析各段的对接形式,可以将14条线段分为5组,其中4条竖直线段为组1、上层4条线为组2,下层6条线分为3组。该焊件还有4个角撑板、4个顶端盖。

方法:

1.绘制基本框架。

1)新建一个零件。

2)开启“焊件”工具栏(在工具栏上空白处右击,激活焊件选项卡)。

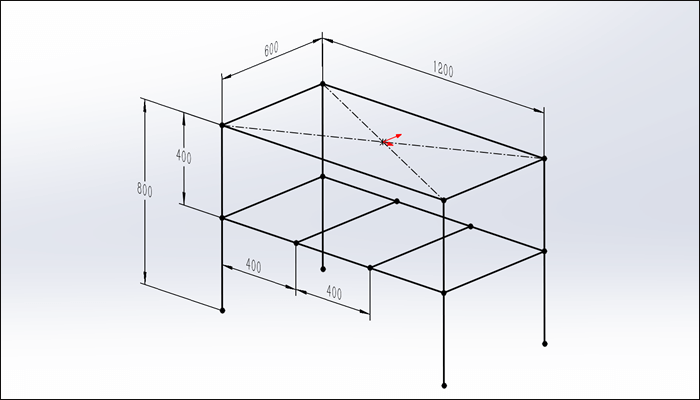

3)单击“焊件”工具栏中的“3D草图”按钮,绘制如下图所示的草图。

2.建立结构构件1。

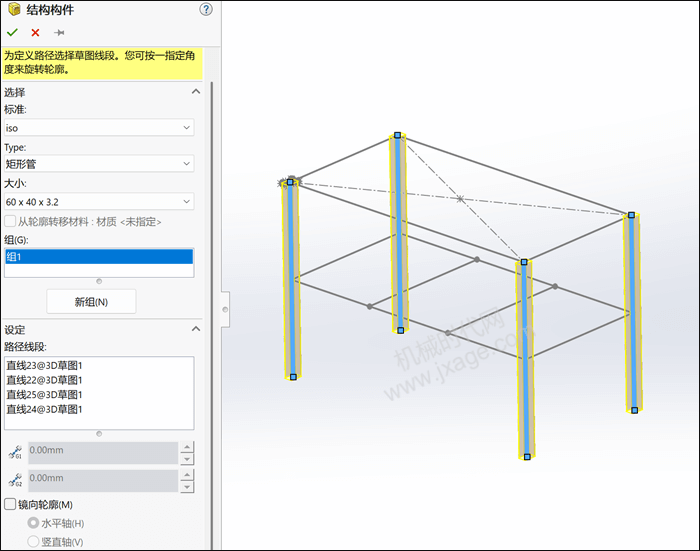

1)单击焊件工具栏中的“结构构件”,按照下图所示对“结构构件”属性进行设置。

2)依次选择4条竖直线段,组成“组1”。

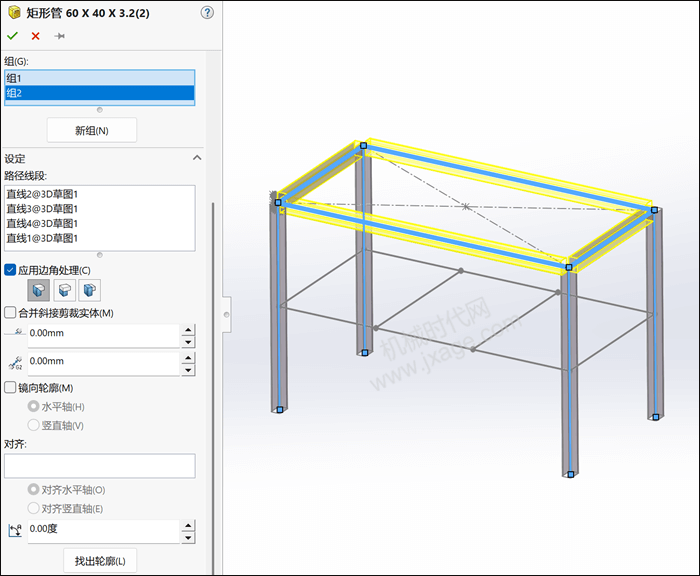

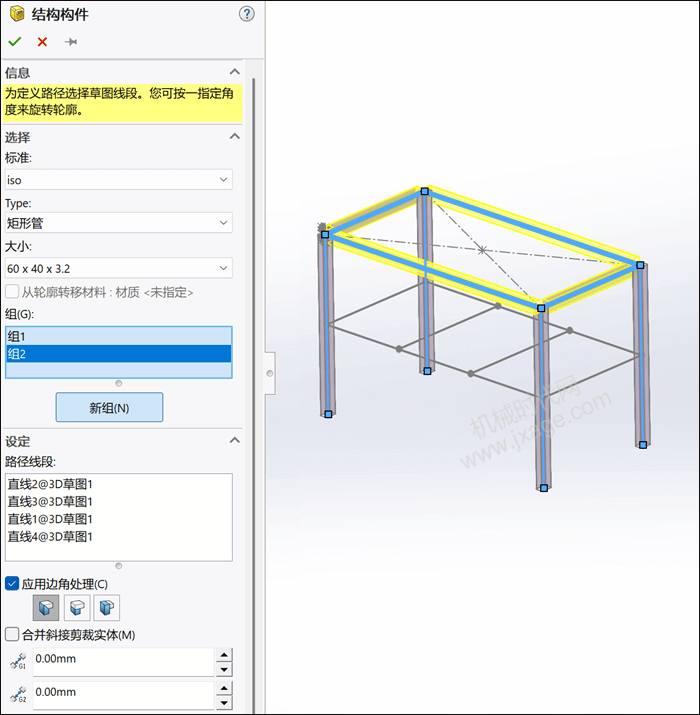

3)单击属性栏中的“新组”按钮,依次选择草图上面4条线段,组成“组2”。

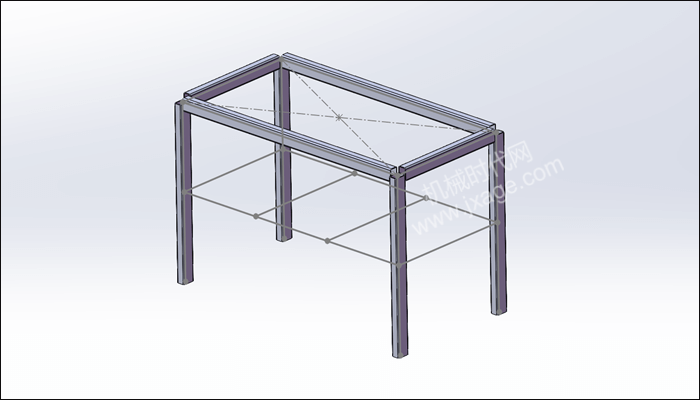

4)点击勾号完成“结构构件1”设计。

3.建立结构构件2。

1)单击焊件工具栏中的“结构构件”,按照下图所示对“结构构件”属性进行设置。

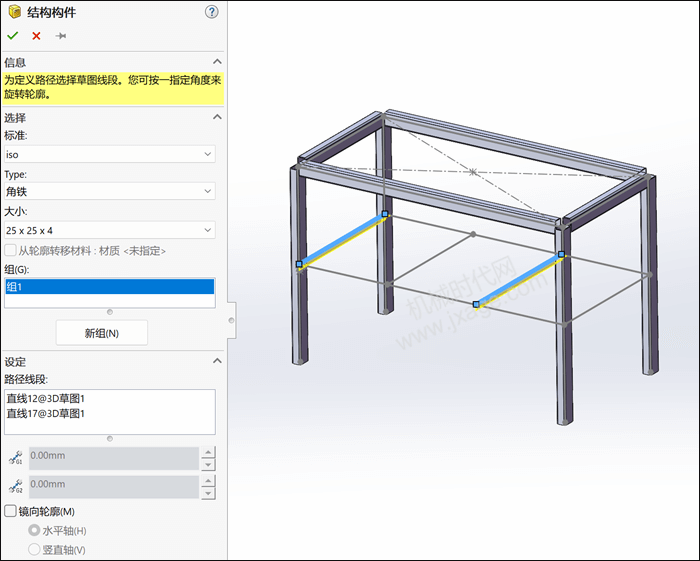

2)选择中间1、3两条线段,组成“组1”。

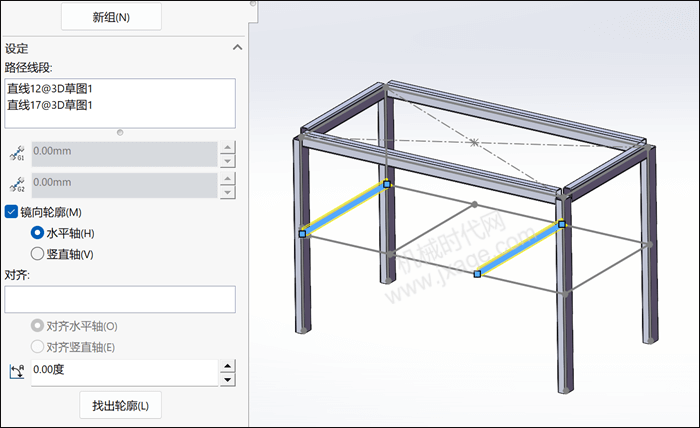

3)勾选“设定”栏中的“镜向轮廓”-“水平轴”,如下图所示。

使角铁槽向上向内,如下图所示。

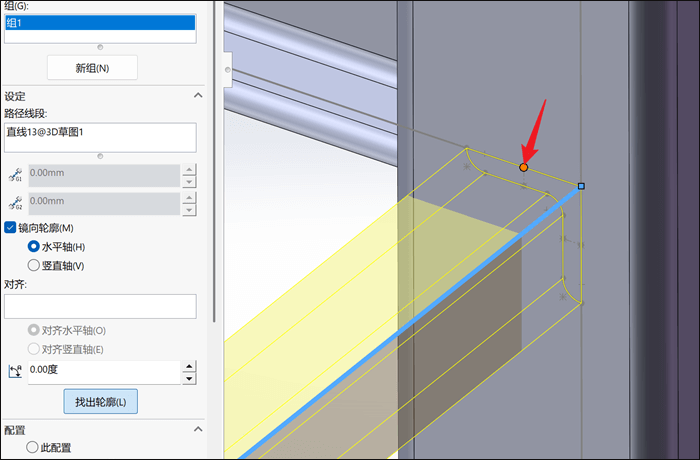

4)点击“找出轮廓”按钮,然后选择下图中的橘黄色点。

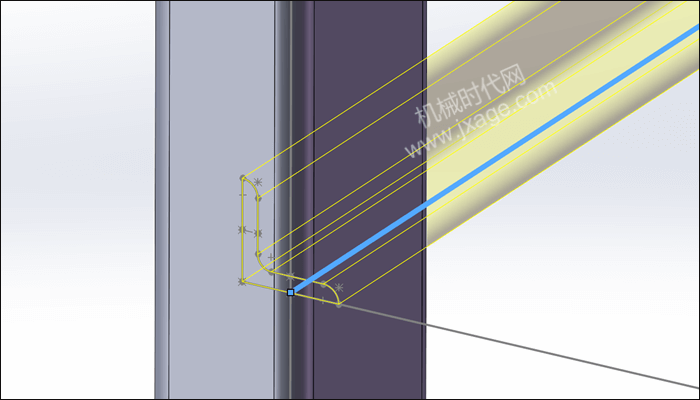

此时轮廓的穿透点如下图所示。

4.建立结构构件3。

1)单击焊件工具栏中的“结构构件”,“结构构件”的属性设置如上。

2)选择中间2、4两条线段,组成“组1”。

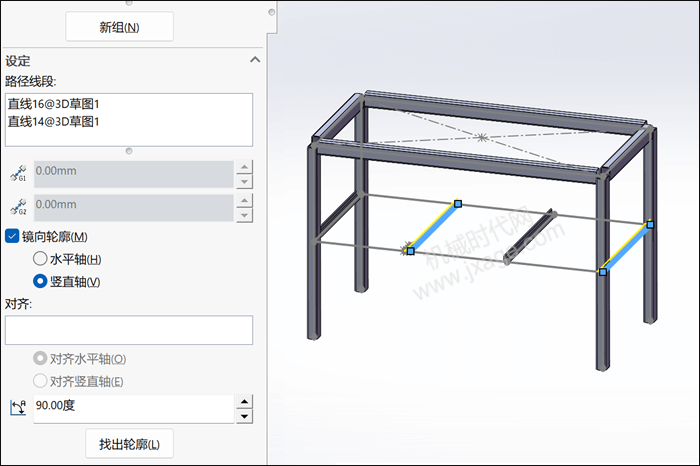

3)勾选“设定”栏中的“镜向轮廓”-“竖直轴”,旋转角度设置为90度,如下图所示。

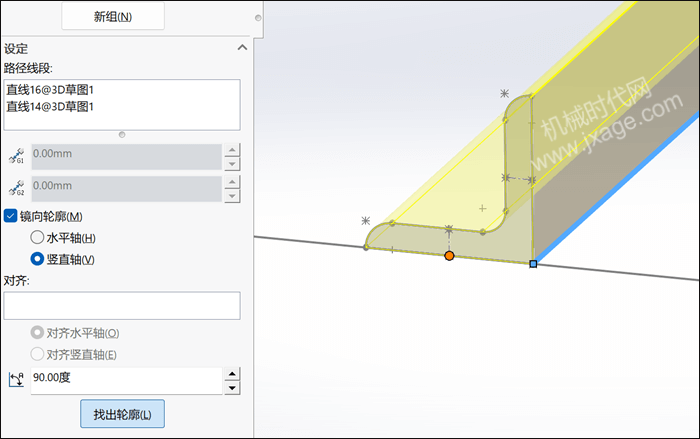

4)点击“找出轮廓”按钮,然后选择下图中的橘黄色点。

5)点击勾号完成。

5.建立结构构件4。

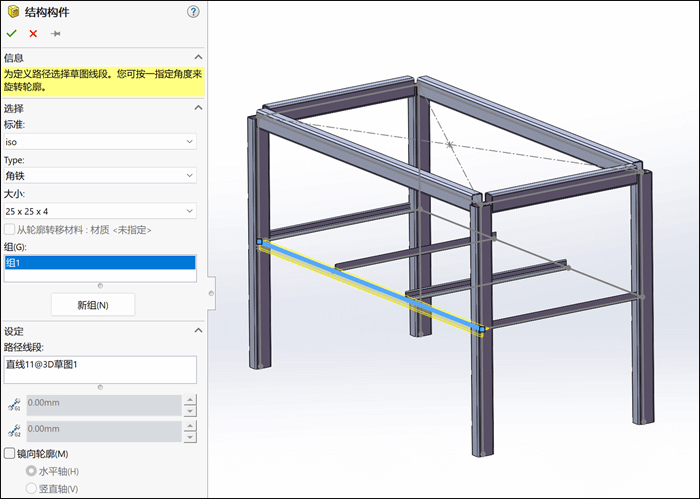

1)单击焊件工具栏中的“结构构件”,按照下图所示对“结构构件”属性进行设置。

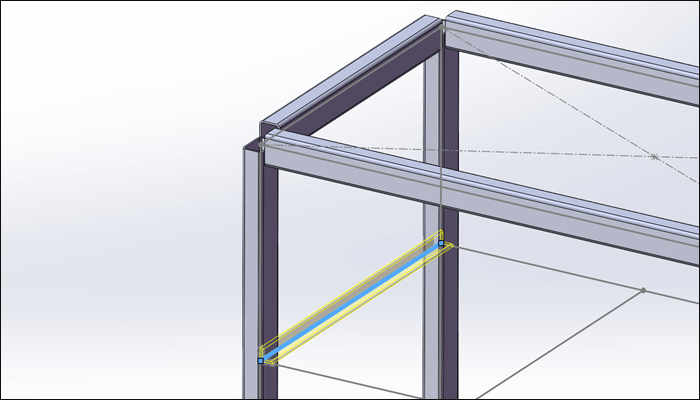

2)选择下图所示的线段,组成“组1”。

3)点击“找出轮廓”按钮,然后选择下图中的橘黄色点。

4)点击勾号完成。

6.建立结构构件5。

1)单击焊件工具栏中的“结构构件”,按照下图所示对“结构构件”属性进行设置。

2)选择下图所示的线段,组成“组1”。

3)勾选“设定”栏中的“镜向轮廓”-“水平轴”,如下图所示。

4)点击“找出轮廓”按钮,然后将穿透点设置为步骤5所示的点。

5)点击勾号完成。

7.修改“结构构件1”轮廓的穿透点。

1)单击特征树中的“结构构件1”,选择“编辑特征”,在“结构构件1”属性栏选择“组2”。

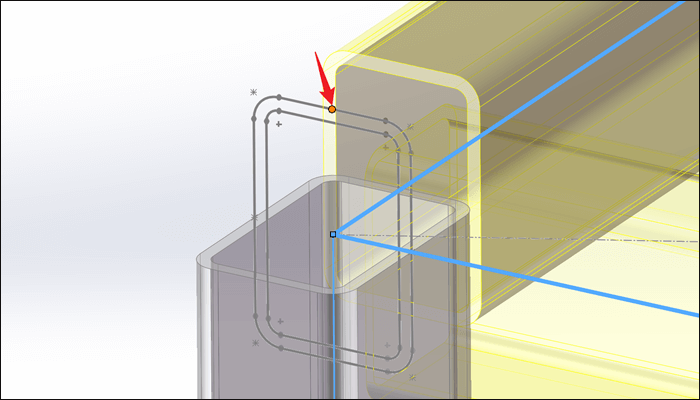

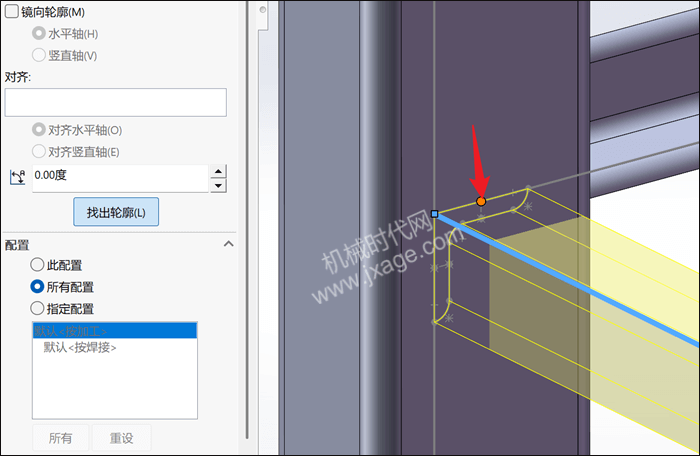

2)单击找出轮廓按钮,单击外框矩形的上中点,单击勾号按钮。

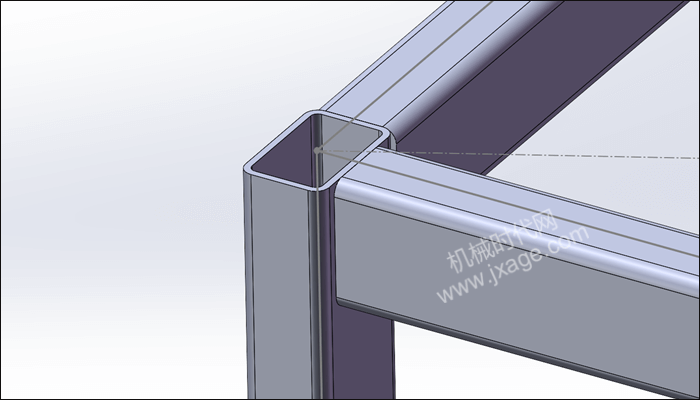

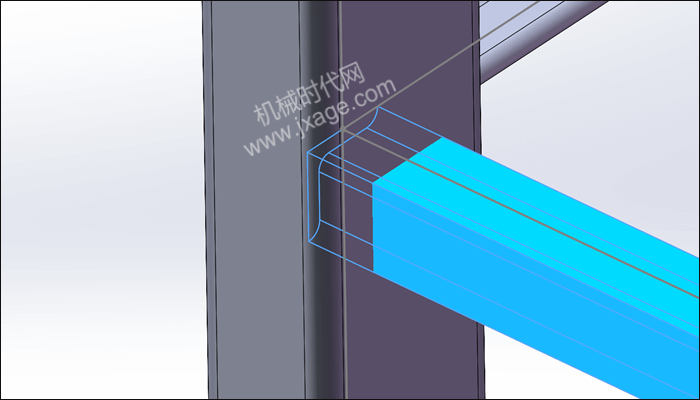

此时穿透嗲如下图所示。

8.修改“结构构件4”轮廓的穿透点。

9.修改“结构构件5”轮廓的穿透点。

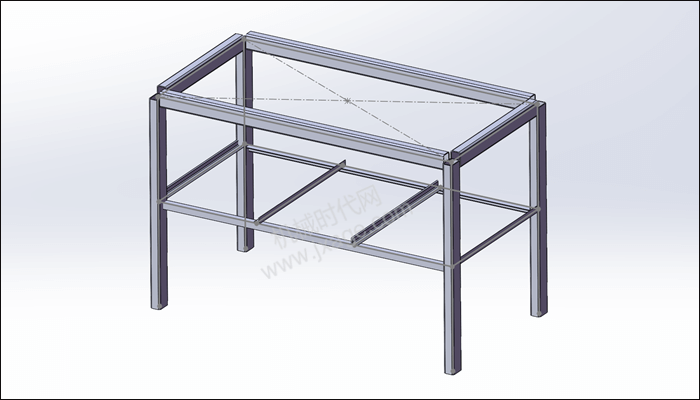

10.我们可以看到结构构件4和5与结构构件1有干涉。

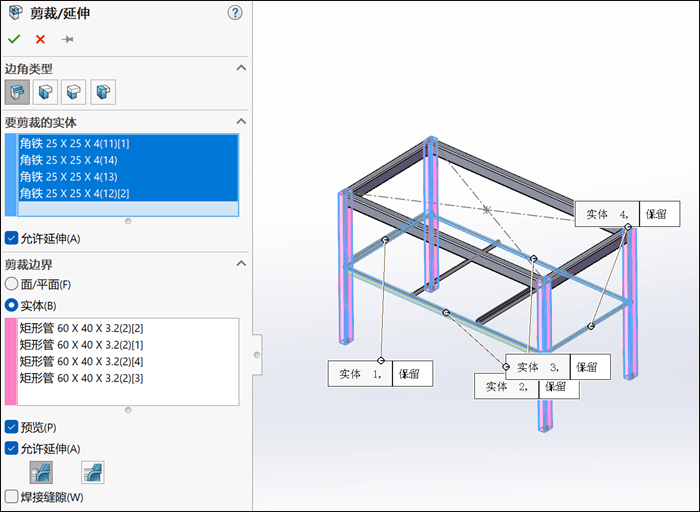

11.单击焊件工具栏中的“剪裁/延伸”按钮,将“边角类型”设为“终端剪裁”,要剪裁的实体”选择下面的四个蓝色角铁,剪裁边界选择“实体”,实体选择下图四个粉红色实体,点击勾号完成。

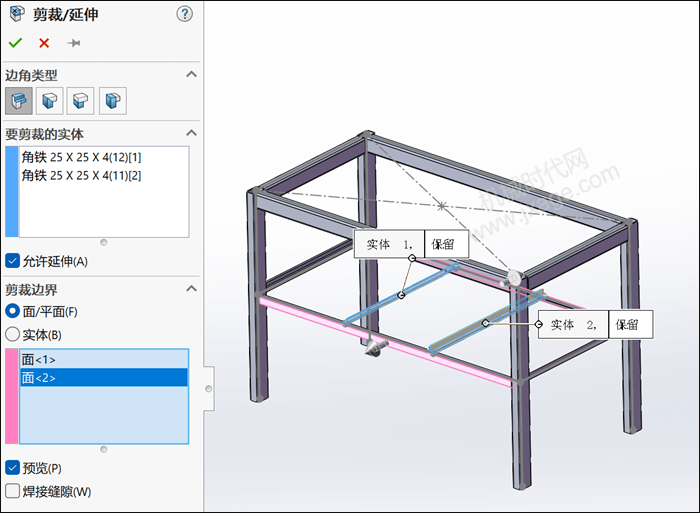

12.单击焊件工具栏中的“剪裁/延伸”按钮,将“边角类型”设为“终端剪裁”,要剪裁的实体”选择下面的2个蓝色角铁,剪裁边界选择“面/平面”,面选择下图2个粉红色面,点击勾号完成。

13.添加角撑板。

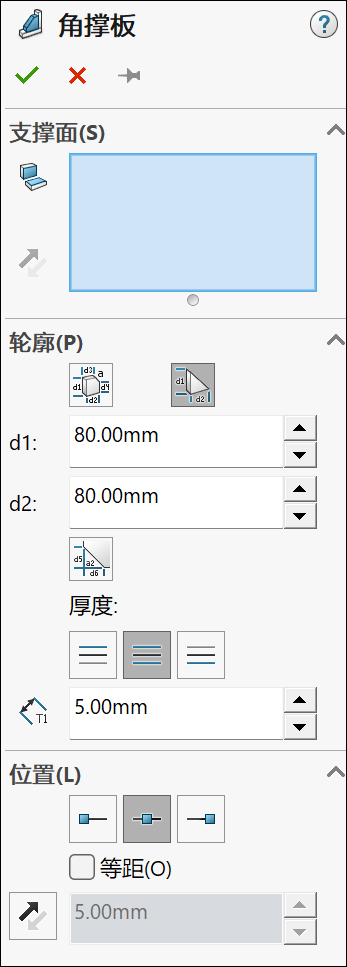

1)单击焊件工具栏中的“角撑板”按钮,轮廓选择“三角形轮廓”,将“轮廓距离”设为80,如下图所示。

2)选择下图所示的两个蓝色面,点击勾号完成。

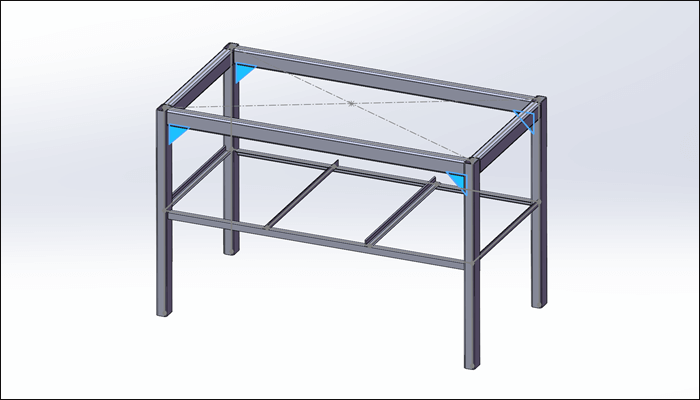

14.添加剩余3个角撑板。

15.单击焊件工具栏中的“顶端盖”按钮,依次单击四个竖直矩形构件的上端面,具体设置如下图所示,单击勾号完成。

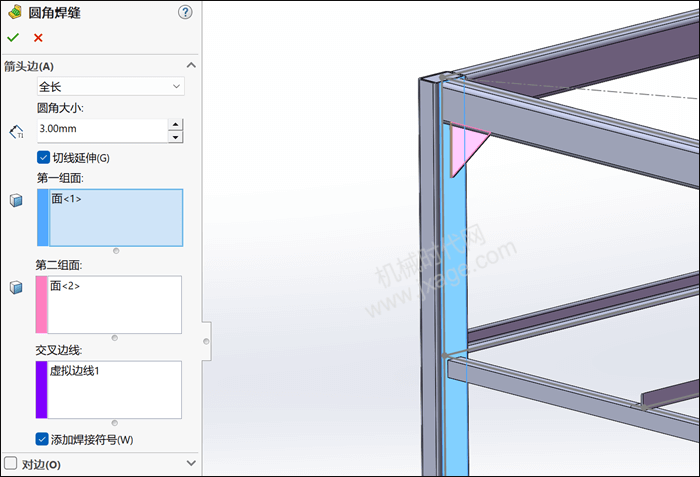

16.添加圆角焊缝。单击焊接工具栏中的“圆角焊缝”,将“焊缝类型”设为“全长”,“圆角大小”设为3mm。第一组面选择下图蓝色的面,第二组面选择下图粉红色面,点击勾号完成。

17.完成其他圆角焊缝。

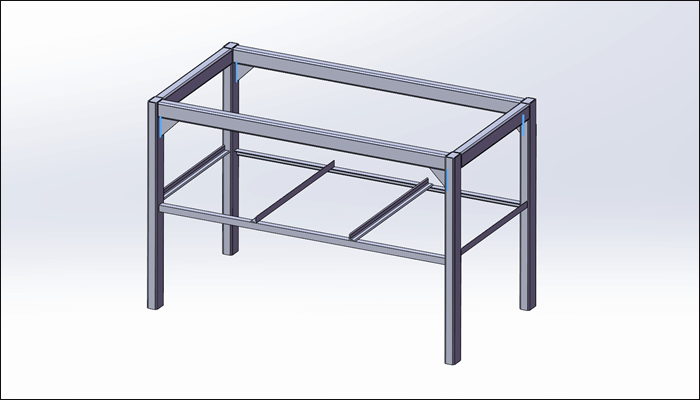

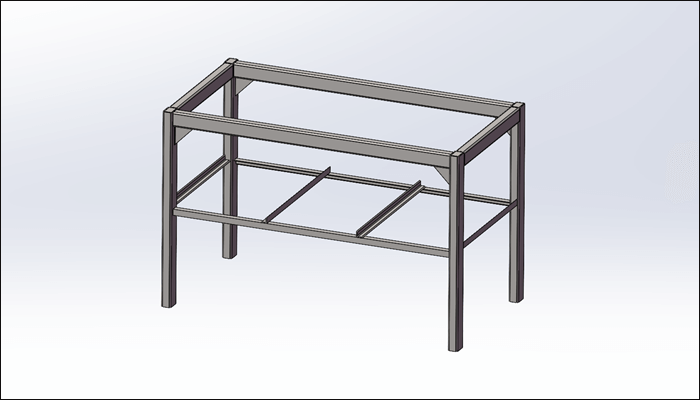

18.完成。
