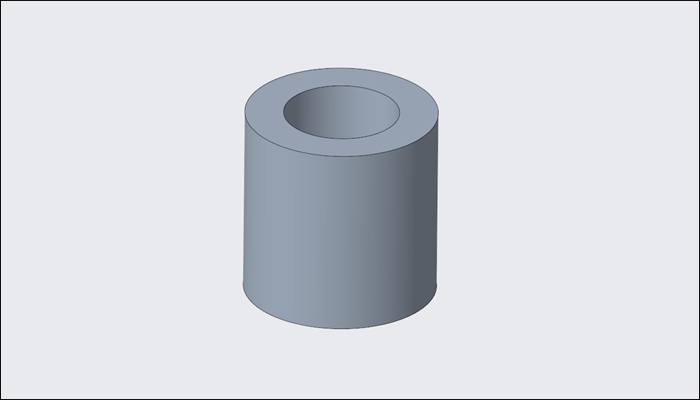

在Creo的视图工具栏中有个修剪模型命令,它可以隐藏位于草绘平面前面的几何。以下面的模型为例,我们想在模型内部创建内螺纹,简单介绍修剪模型命令的使用方法。

Creo修剪模型如何使用?-图片1

方法

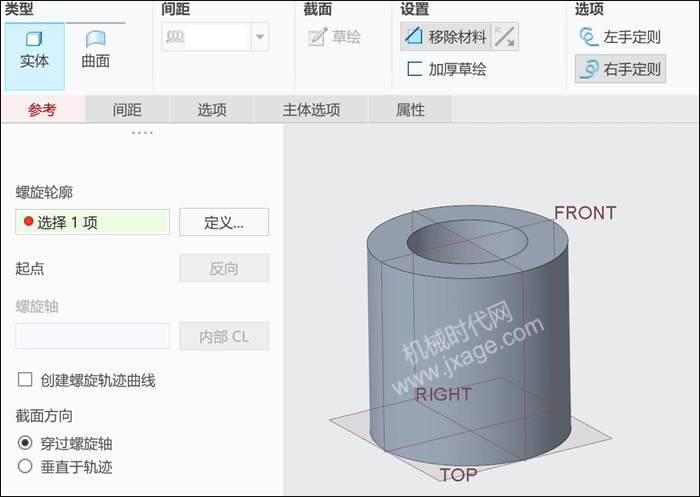

1.点击螺旋扫描命令,点击螺旋轮廓右侧的“定义”按钮,选择FRONT基准平面作为草绘平面。

Creo修剪模型如何使用?-图片2

进入草绘环境之后,点击视图工具栏中的“修剪模型”命令,如下图所示。

Creo修剪模型如何使用?-图片3

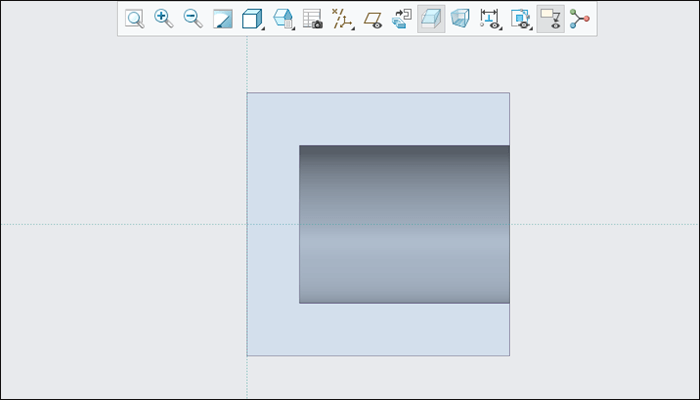

我们可以看到位于草绘平面前面的几何被隐藏起来了,就像草绘平面对模型进行剖切一样。

Creo修剪模型如何使用?-图片4

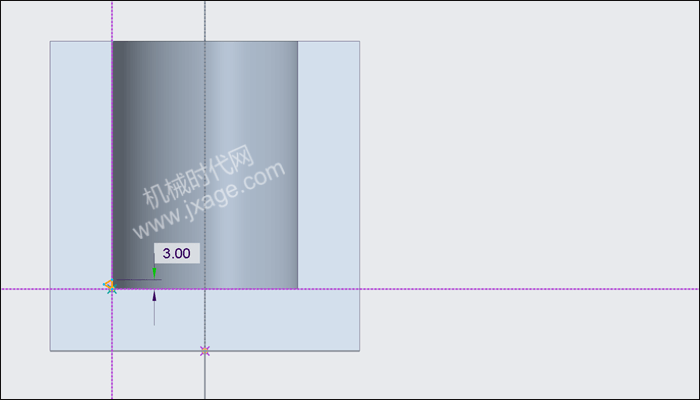

这样非常方便我们绘制草图,如下图所示。

Creo修剪模型如何使用?-图片5

2.点击控制面板上的草绘按钮,进入草绘环境,如下图所示。

Creo修剪模型如何使用?-图片6

再次点击视图工具栏中的“修剪模型”命令,如下图所示。

Creo修剪模型如何使用?-图片7

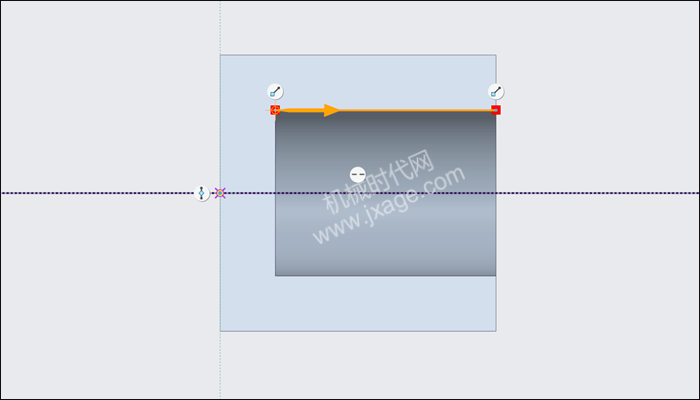

绘制螺旋扫描的截面。

Creo修剪模型如何使用?-图片8

3.点击“移除材料”按钮,设置间距如下图所示。

Creo修剪模型如何使用?-图片9

4.完成。

Creo修剪模型如何使用?-图片10
