SolidWorks建模练习（125）：枕头

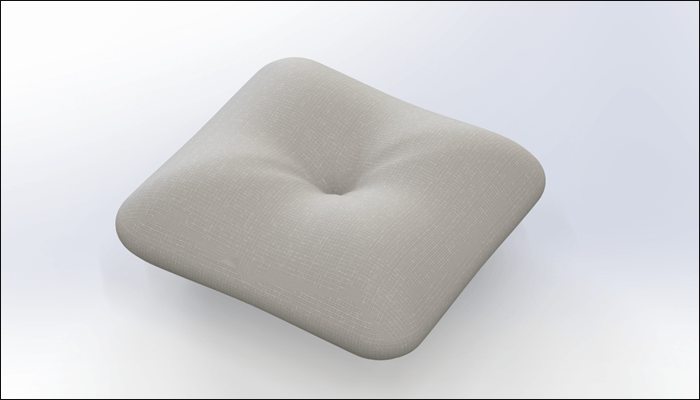

最终结果如下图所示：

文章末尾下载模型

方法：

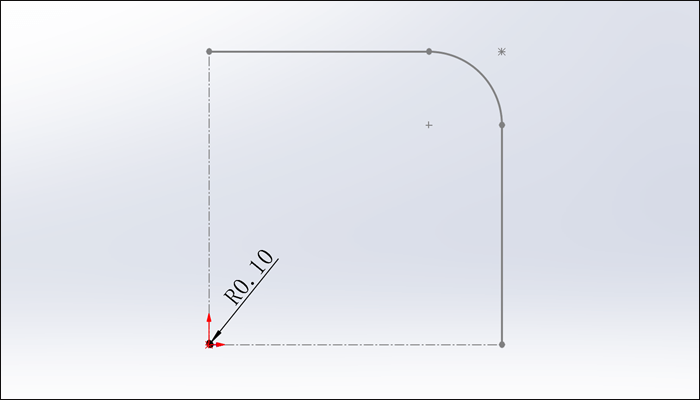

1.点击草图绘制，在上视基准面上绘制如下图所示的草图。

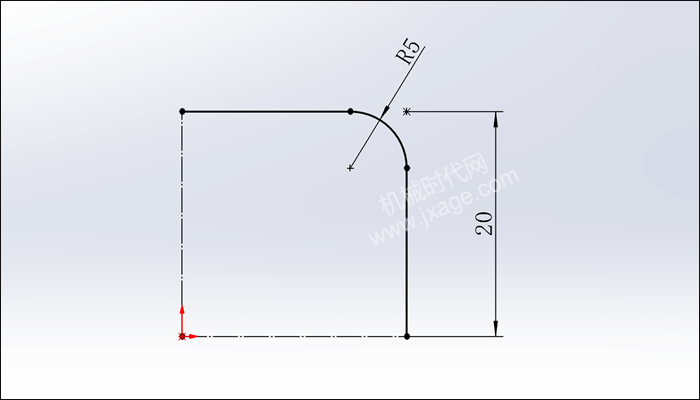

2.再次点击草图绘制，在上视基准面上绘制如下图所示的草图。

具体尺寸如下图所示。

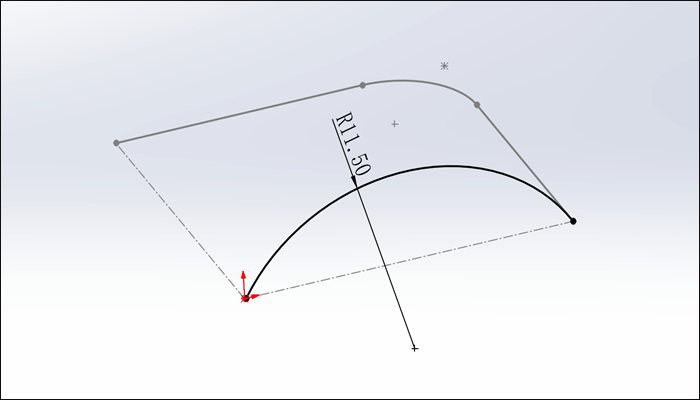

3.点击草图绘制，在前视基准面上绘制如下图所示的草图。

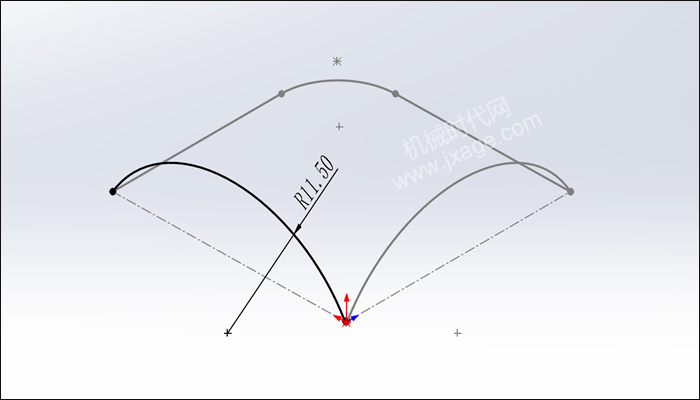

4.点击草图绘制，在右视基准面上绘制如下图所示的草图。

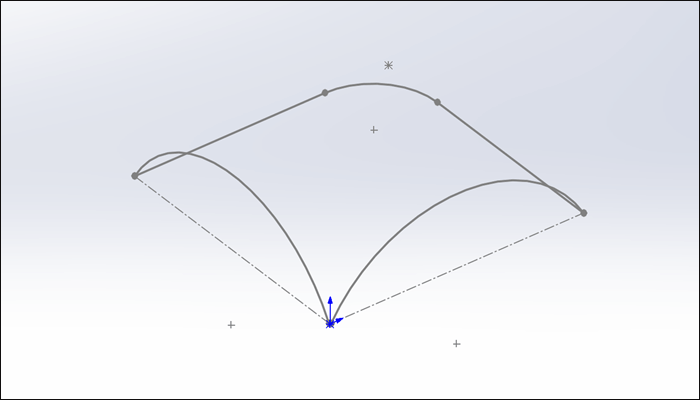

四个草图完成后如下图所示。

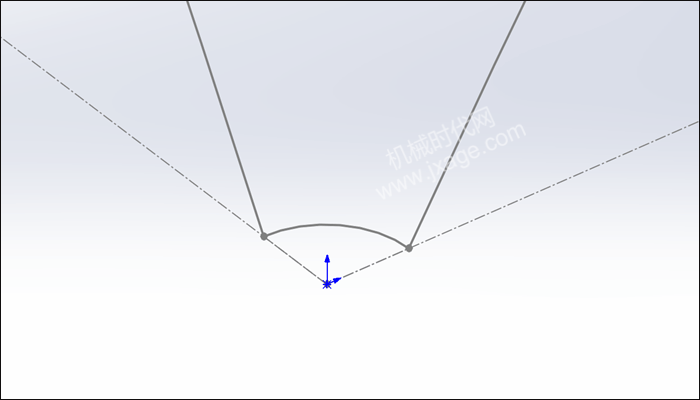

注意草图2、3和4交点如下图所示。

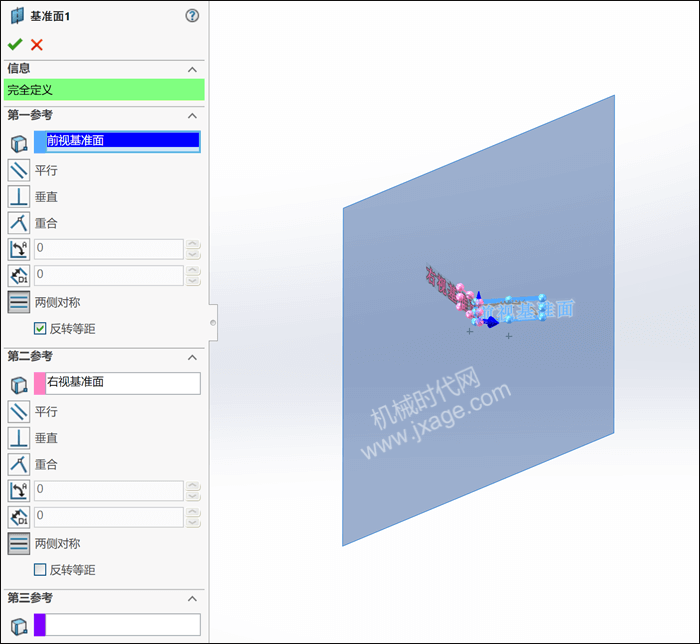

5.创建基准面1，具体设置如下图所示。

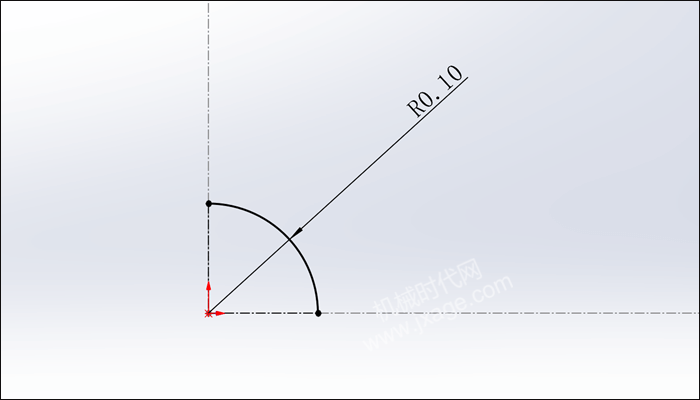

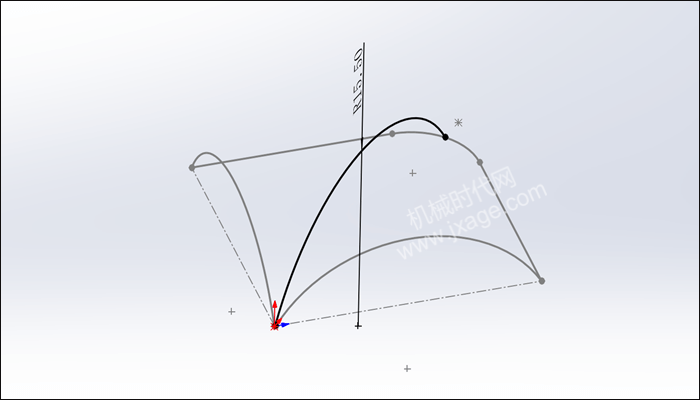

6.点击草图绘制，在基准面1上绘制如下图所示的草图。

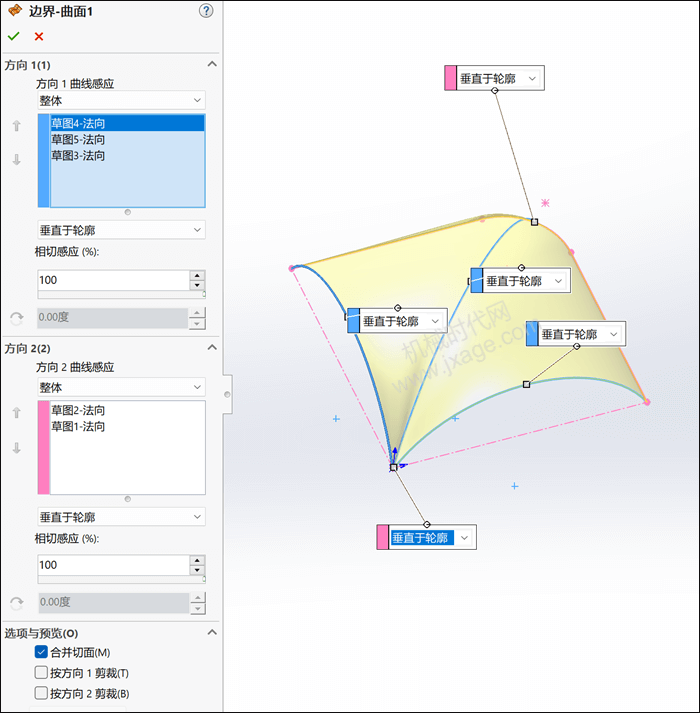

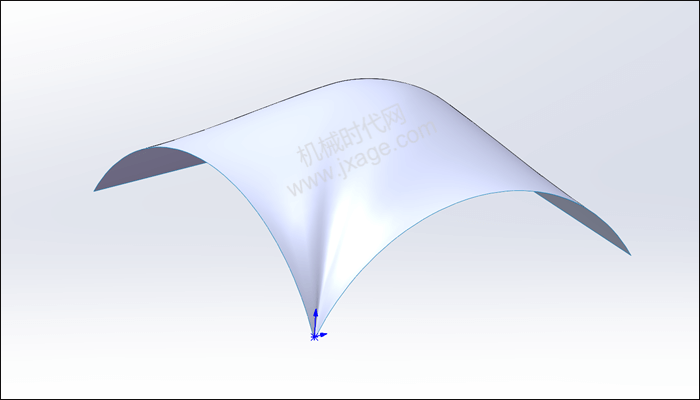

7.点击“插入”-“曲面”-“边界曲面”，选择下图所示的3条蓝色边线作为方向1曲线感应，选择下图所示的2条粉红色曲线作为方向2曲线感应，相切类型均选择“垂直于轮廓”，如下图所示。

点击勾号完成。

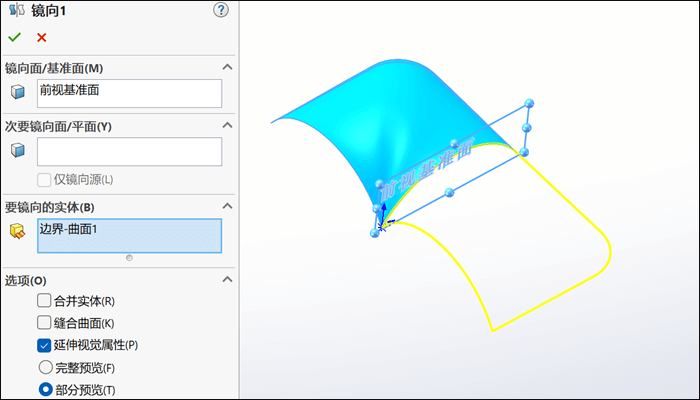

8.对上一步的边界曲面进行镜向，如下图所示。

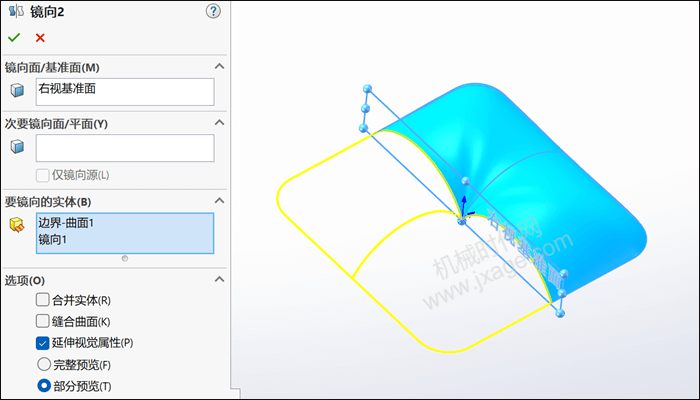

9.再次镜向，如下图所示。

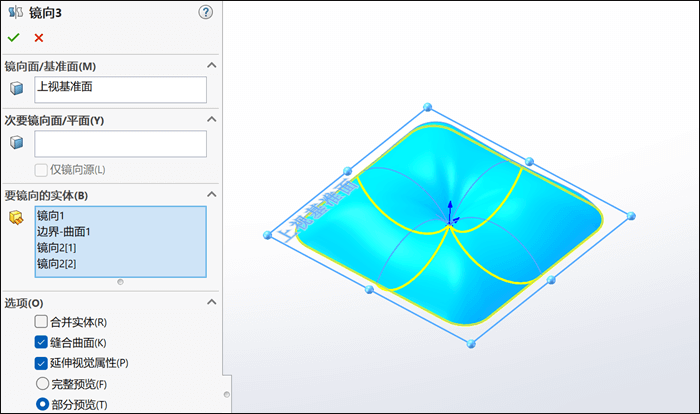

10.镜向，如下图所示。

完成镜向。

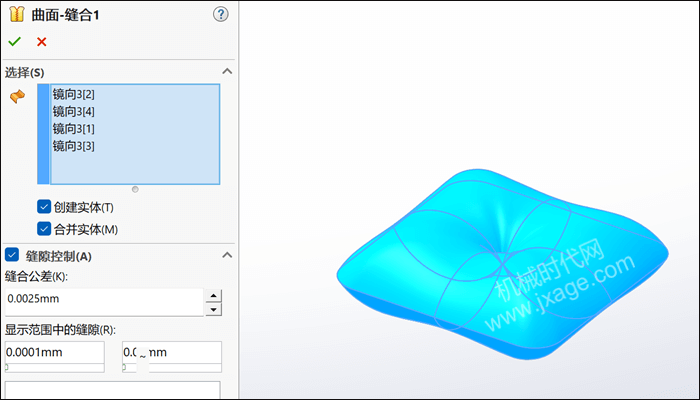

11.将点击“插入”-“曲面”-“缝合曲面”，将下图所示的所有曲面进行缝合，如下图所示。

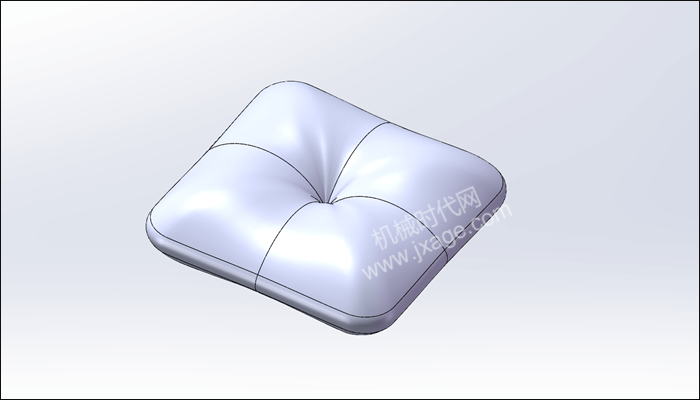

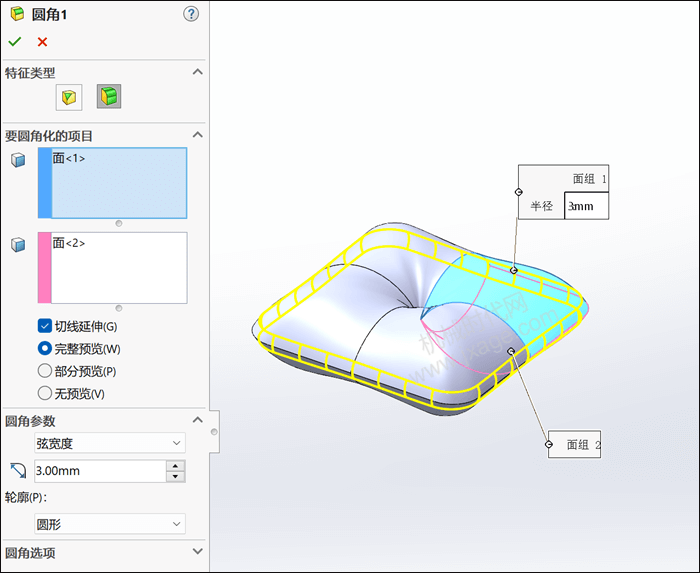

12.倒圆角。

点击勾号完成。

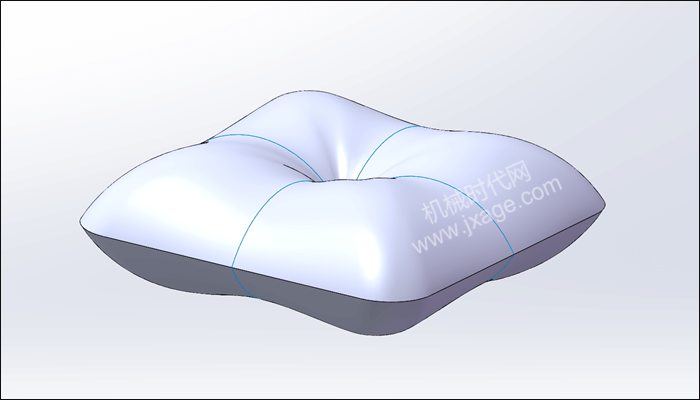

13.完成渲染。
