TOPDOWN设计（10）：基于记事本的法兰自动装配

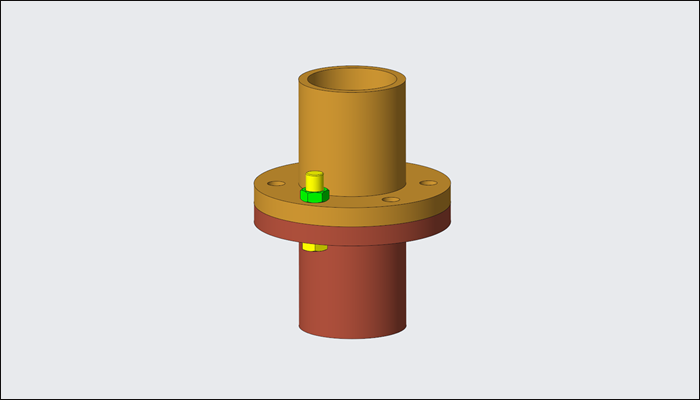

最终结果如下图所示。

文章末尾下载模型

方法：

1.创建记事本。

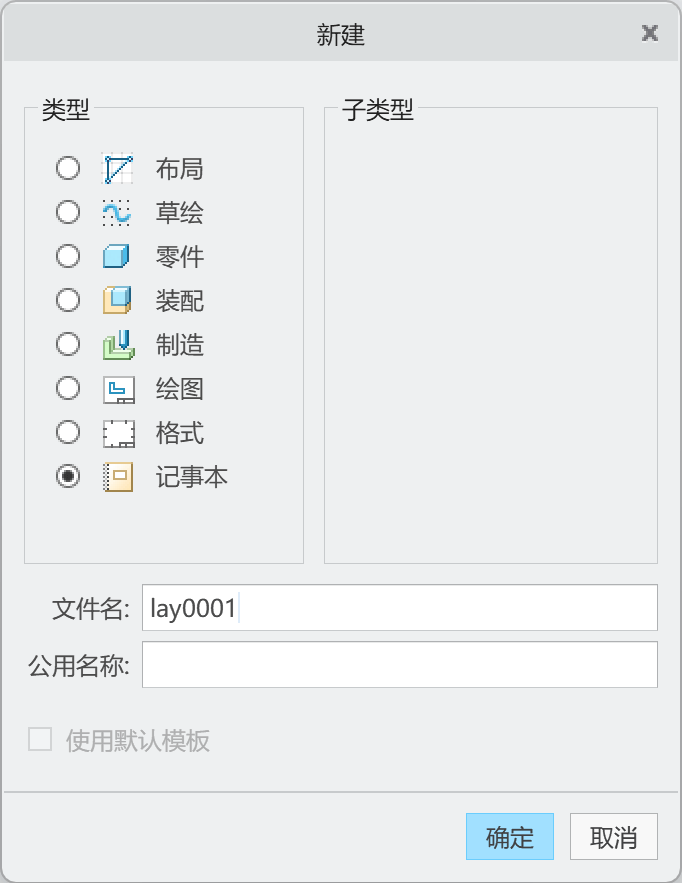

1）单击新建按钮，在弹出的“新建”对话框中选择类型为“记事本”，文件名称默认，如下图所示，单击确定按钮。

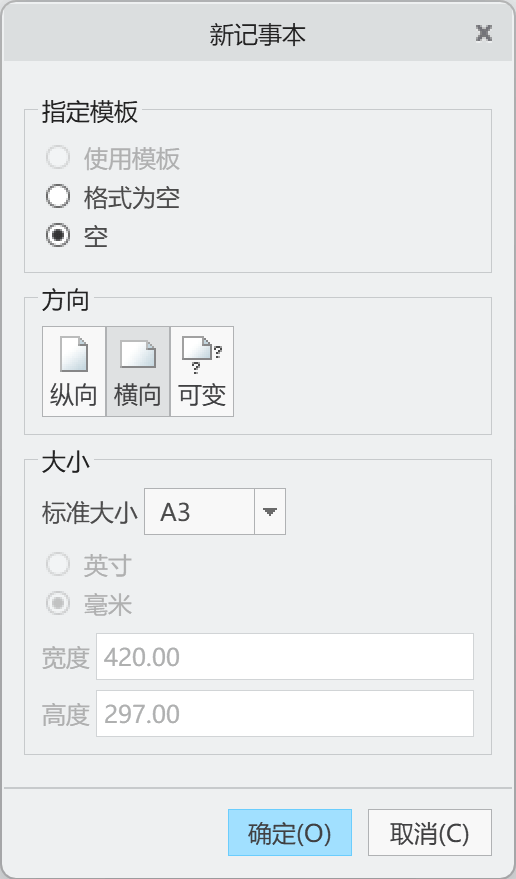

系统弹出“新记事本”对话框，按照下图进行设置，点击确定。

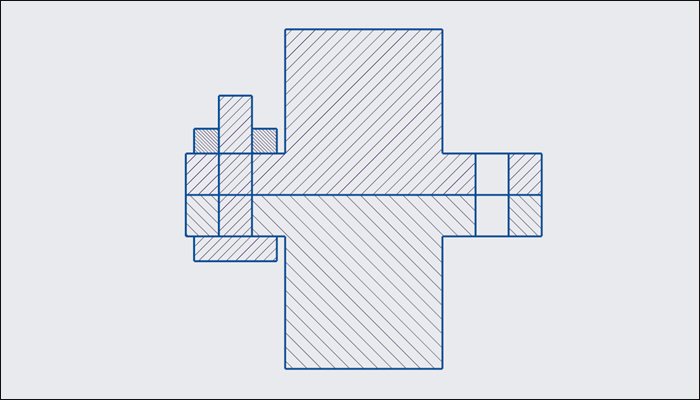

2）进入记事本，绘制如下图的草绘。在草绘选项卡中点击“线型”，修改草绘图元的线型，修改完成后如下图所示。

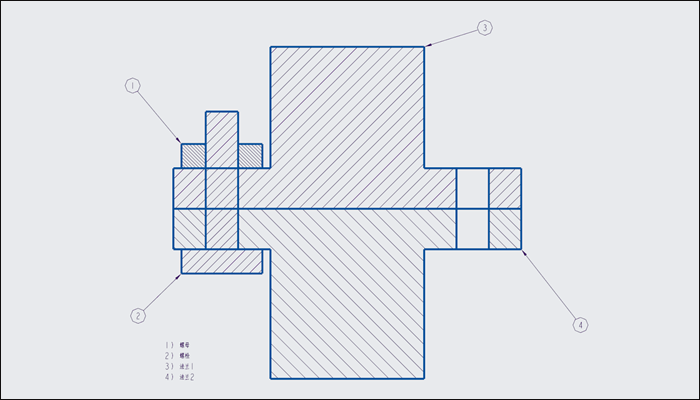

3）创建球标。

（1）单击球标注解，在系统弹出的的“注解类型”菜单管理器中单击“带引线”，单击鼠标中键。

（2）将鼠标指针移动到对应的线上，单击鼠标左键，然后将指针移动到合适位置并单击鼠标中键。

（3）在系统弹出的“输入 balloon object model name” 输入框中输入“螺母”，单击鼠标中键，完成球标的创建。

（4）用同样的方法创建另外3个球标注解，即螺栓、法兰1和法兰2。

4）单击“注释”功能选项卡，单击“绘制基准轴” ，绘制如下图所示的基准轴，然后在系统弹出的“输入轴名”输入框中输入“FLANGE_AXIS”。采用同样的方法完成基准轴“BOLT_AXIS”的创建。
