SolidWorks建模练习(47):垃圾筐

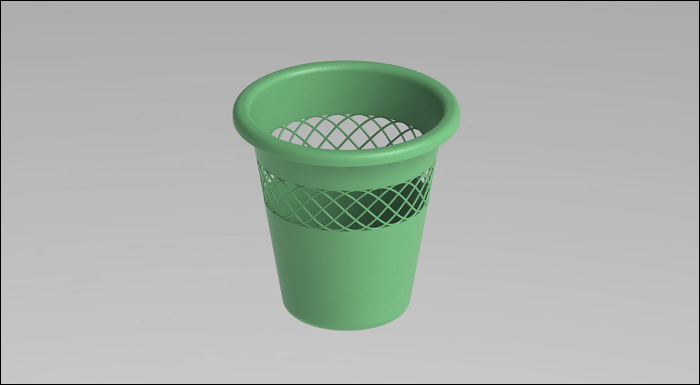

最终结果如下图所示:

方法:

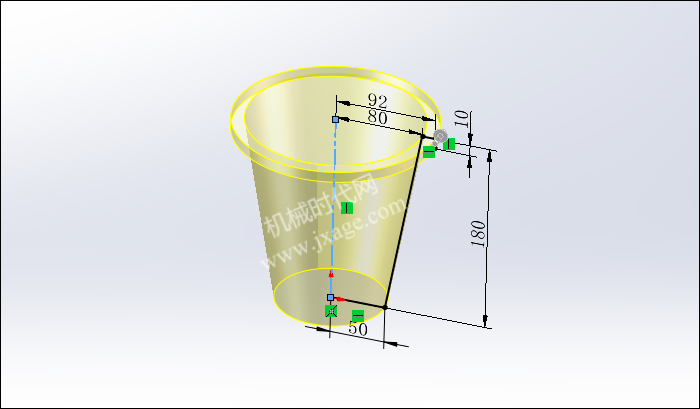

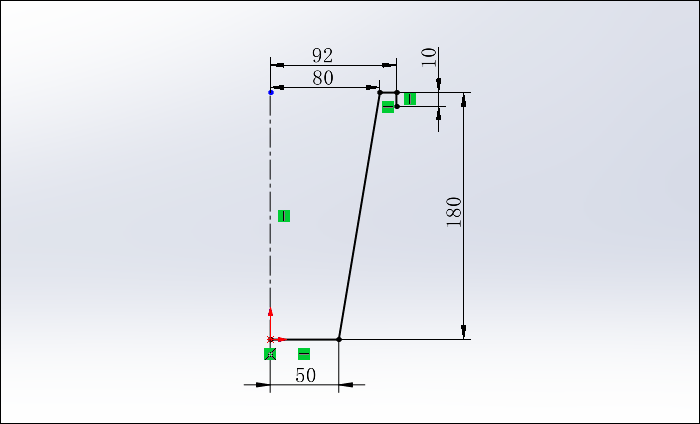

1.点击“插入”-“曲面”-“旋转曲面”,选择前视基准面作为草图平面,绘制如下图所示的草图。

点击勾号完成。

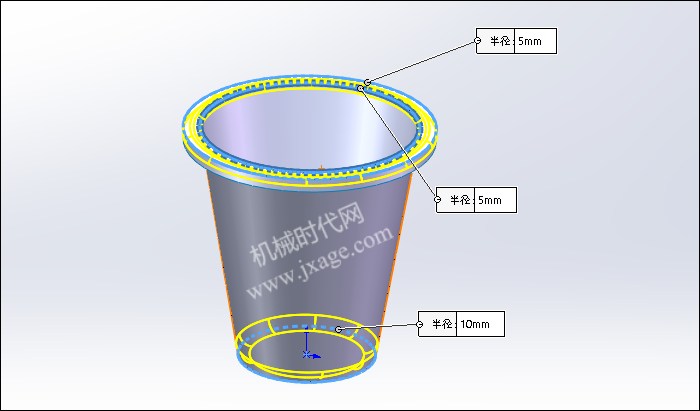

2.倒圆角。对下面三个地方进行倒圆角。

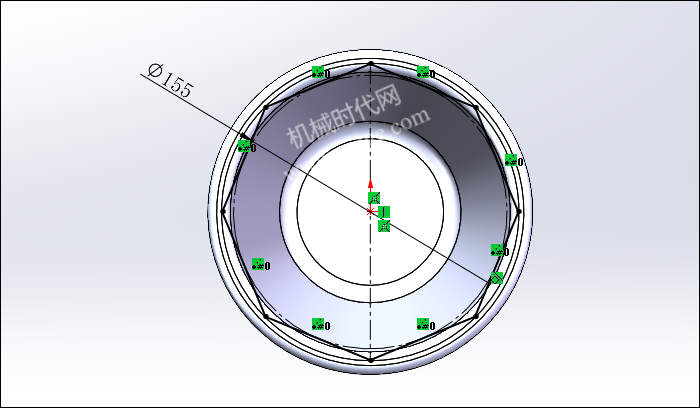

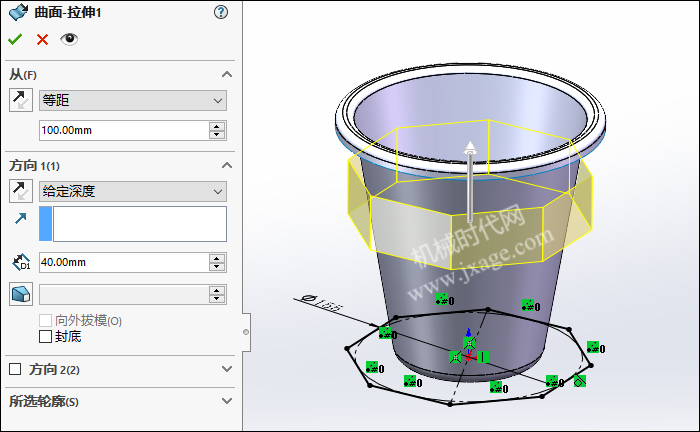

3.点击“插入”-“曲面”-“拉伸曲面”,在上视基准面绘制如下图所示的草图(8边形)。

开始条件设置为“等距”,距离值为100mm,拉伸深度为40mm,如下图所示,点击勾号完成。

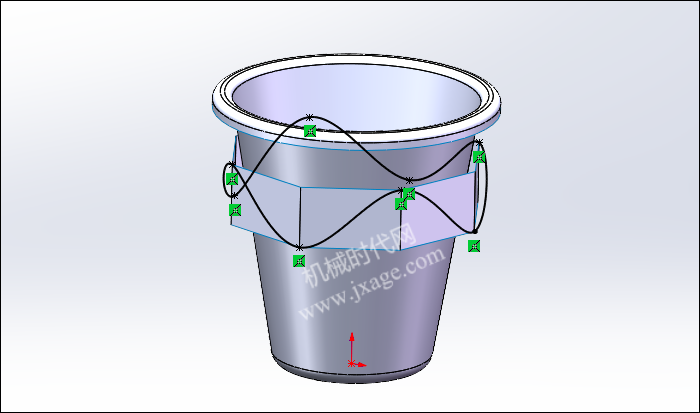

4.点击3D草图,通过样条曲线绘制出如下图所示的草图,点击勾号完成。

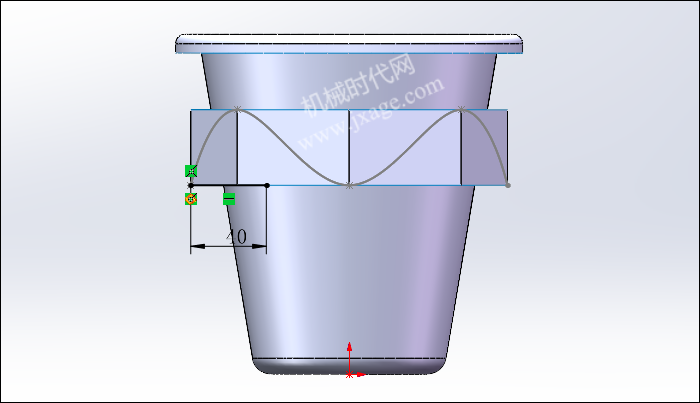

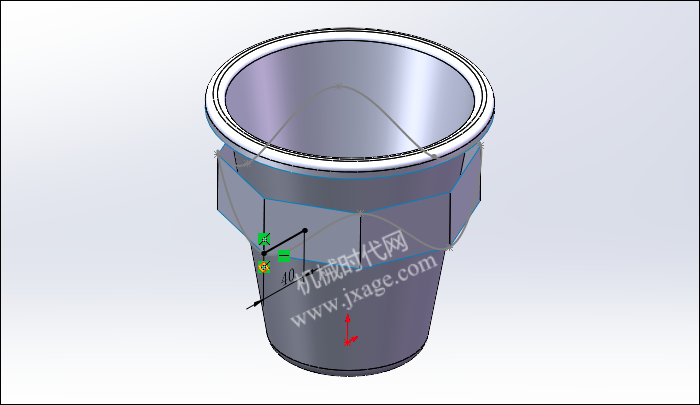

5.点击草图按钮,在前视基准面绘制如下图所示的草图。

注意直线两端的几何约束。

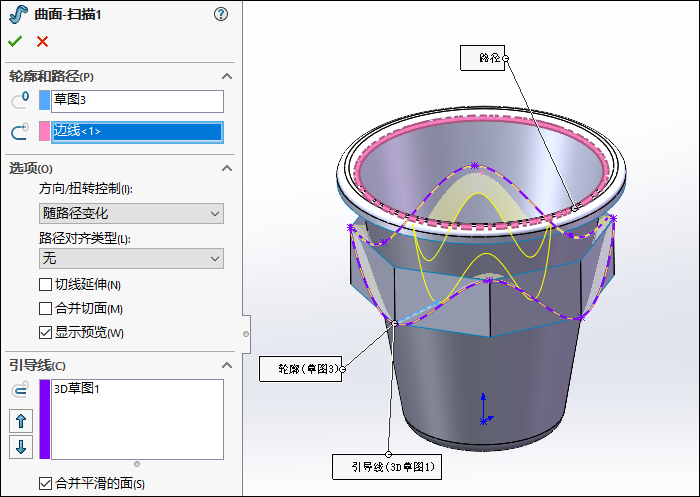

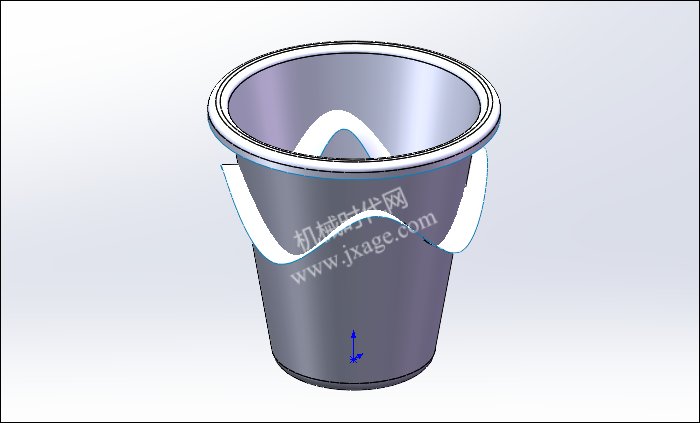

6.点击“插入”-“曲面”-“扫描曲面”,选择草图3作为扫描的轮廓,选择下图的红色边线作为扫描的路径,选择3D草图1作为引导线,如下图所示。

点击勾号完成。

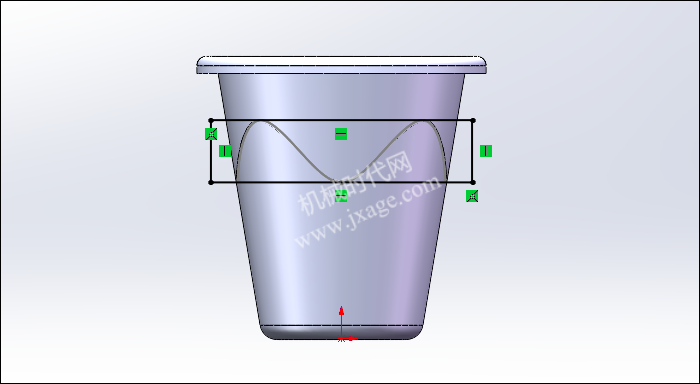

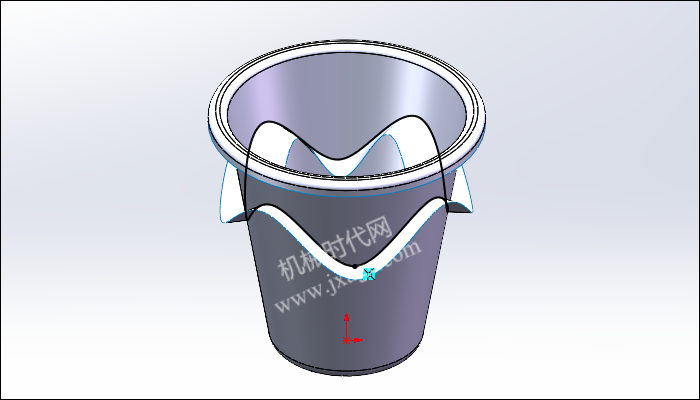

7.点击3D草图,创建出如下图所示的草图,点击勾号完成。

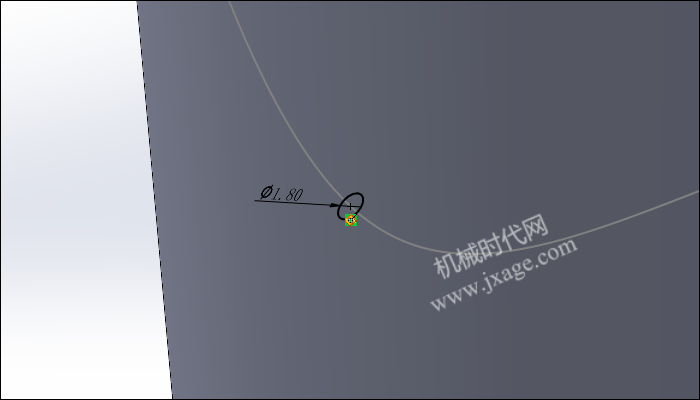

8.点击草图按钮,在前视基准面绘制如下图所示的草图。

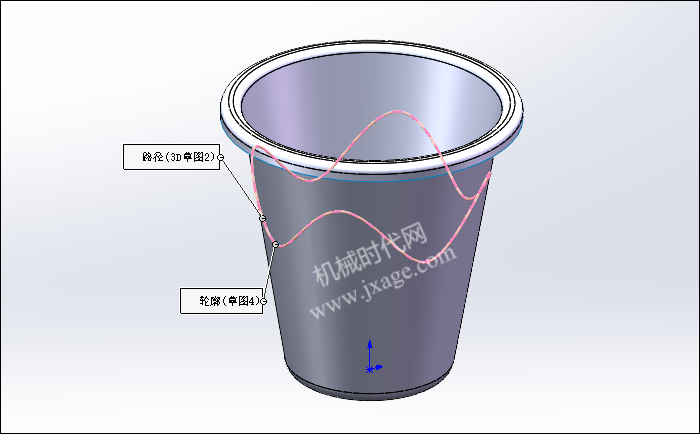

9.点击“插入”-“曲面”-“扫描曲面”,选择草图4(步骤8)作为扫描的轮廓,选择下图的红色3D草图2(步骤7)作为扫描的路径,如下图所示,点击勾号完成。

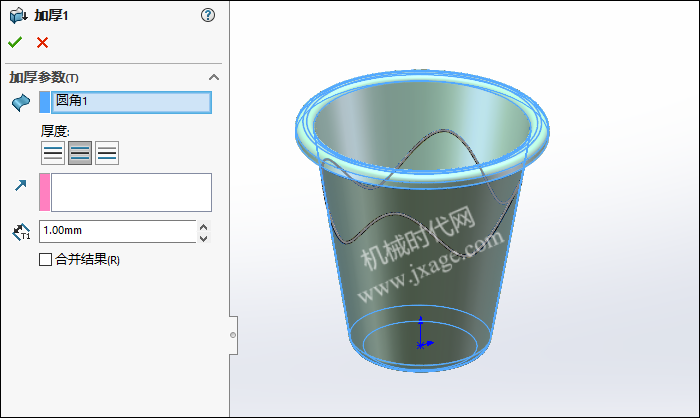

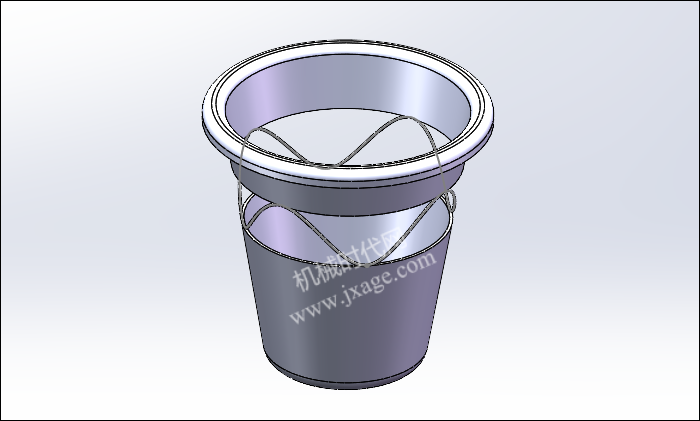

10.对曲面进行加厚,如下图所示。

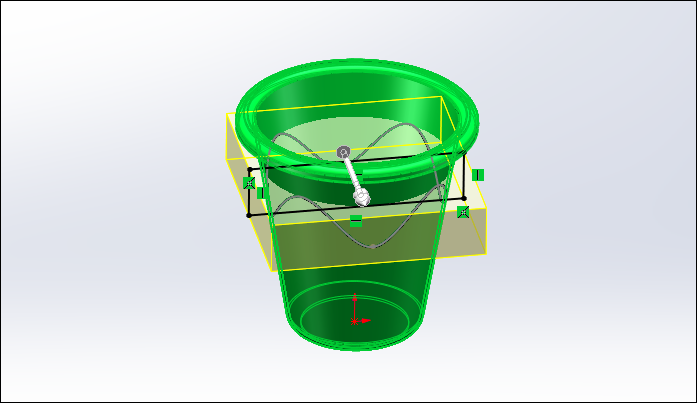

11.点击拉伸切除,选择前视基准平面作为草绘平面,绘制如下图所示的草图。

终止条件选择“完全贯穿-两者”,点击勾号完成。

完成。

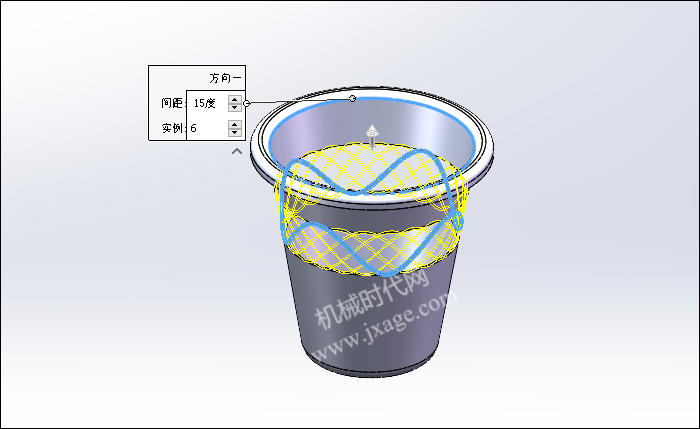

12.点击圆周阵列,选择扫描1特征,阵列数量为6,间距为15度,如下图所示,点击勾号完成。

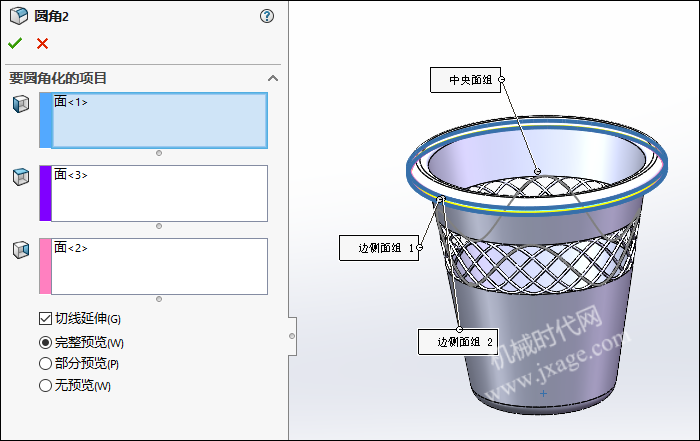

13.倒圆角。

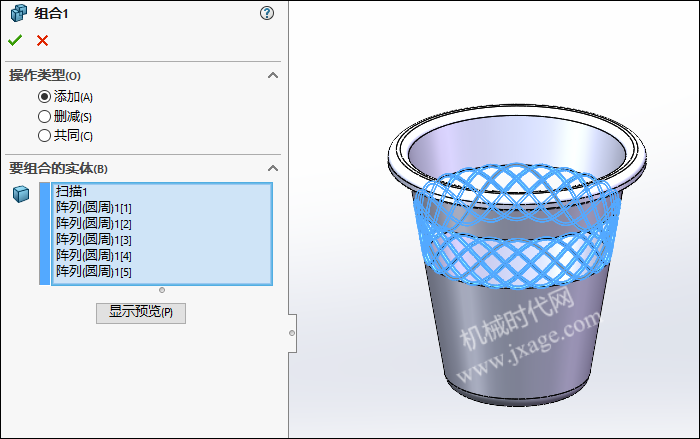

14.点击“插入”-“特征”-“组合”,操作类型选择“添加”,选择下图所示的实体,点击勾号完成。

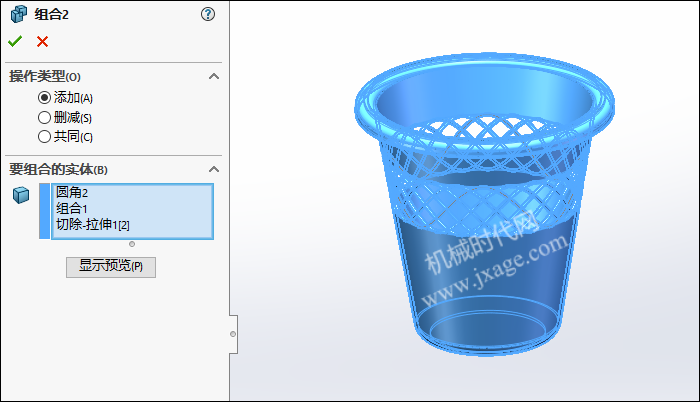

15.再次点击“插入”-“特征”-“组合”,操作类型选择“添加”,选择下图所示的实体,点击勾号完成。

完成。
