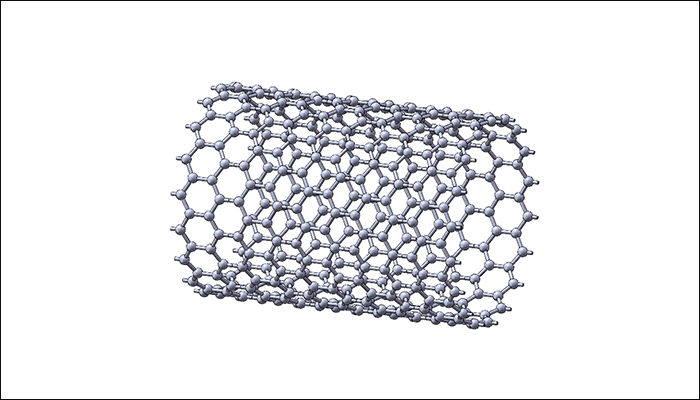

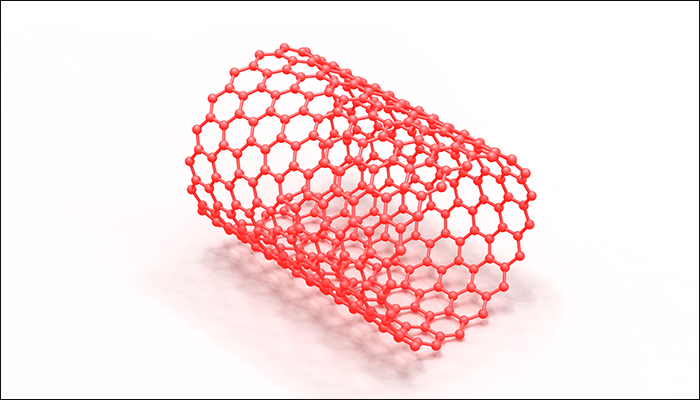

最终结果如下图所示:
文章末尾下载模型
方法:

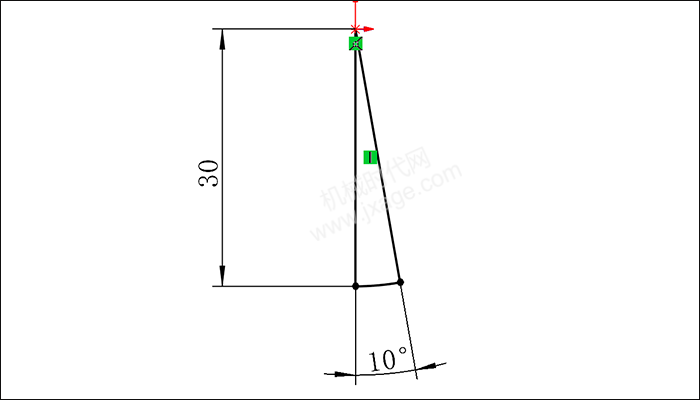

1.点击草图绘制,在上视基准面上绘制如下图所示的草图。

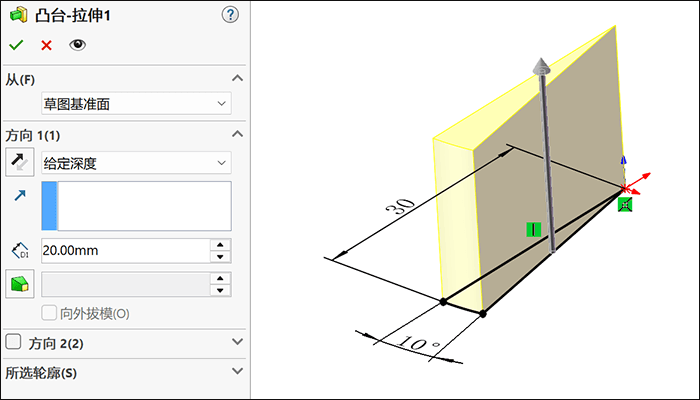

2.点击拉伸,选择上一步创建的草图作为拉伸截面,设置拉伸深度为20mm,点击勾号完成。

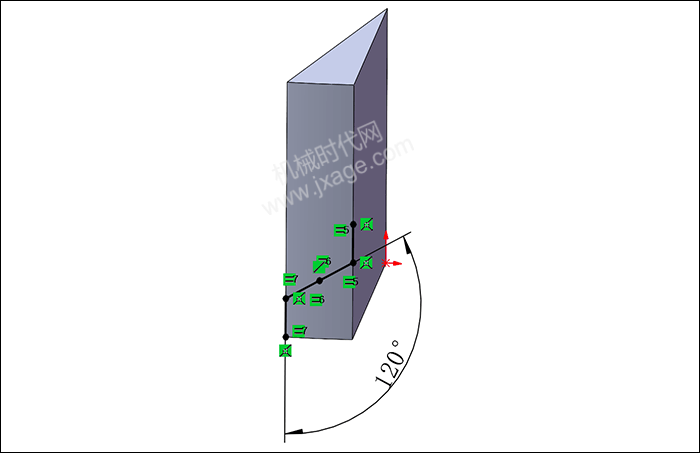

3.点击“3D草图”,绘制如下图所示的3D草图。

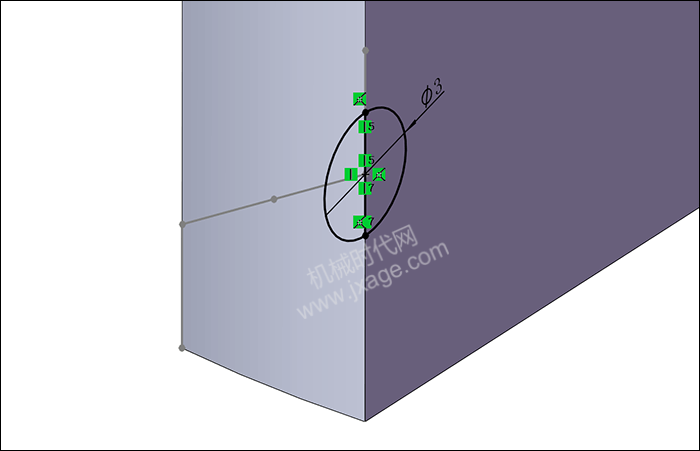

4.点击草图绘制,在下图所示的面上绘制如下图所示的圆。

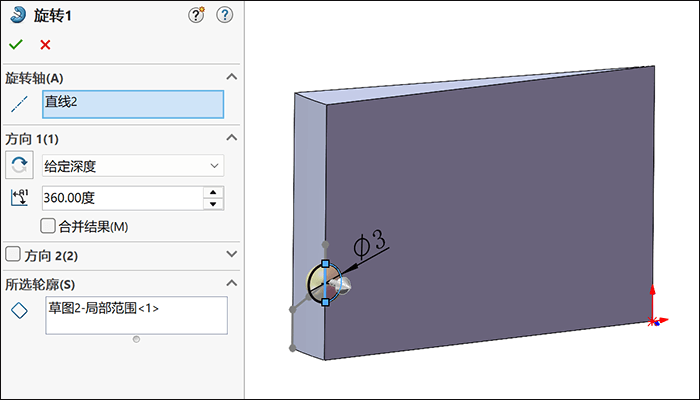

5.点击旋转凸台/基体,选择上一步的草图作为旋转截面,旋转角度为360度,如下图所示。
点击勾号完成。

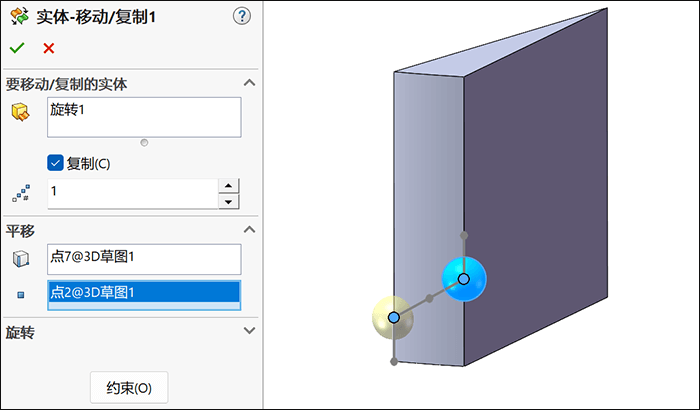

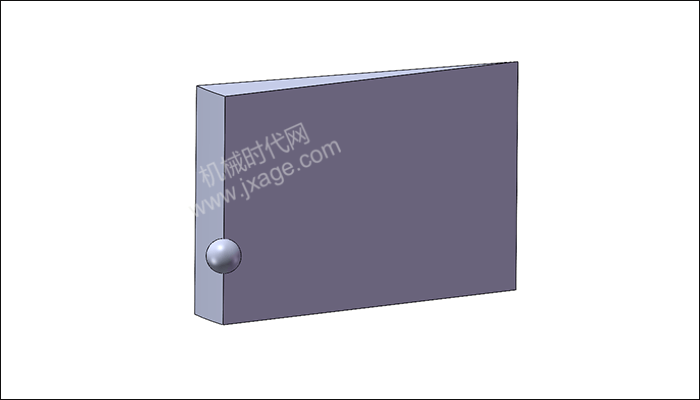

6.点击“插入”-特征”-“移动/复制”,要移动/复制的实体选择上一步创建的旋转实体,按照下图设置进行平移,勾选“复制”选项,设置复制数量为1。
7.点击扫描,选择3D草图1作为扫描的路径,扫描的轮廓为直径1.0mm的圆,如下图所示,点击勾号完成。

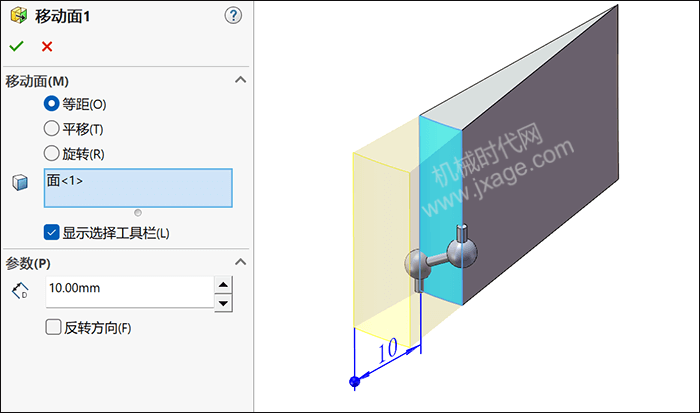

8.点击“插入”-“面”-“移动”,移动面类型选择“等距”,要移动的面选择下图蓝色的面,移动距离为10.0mm,点击勾号完成。

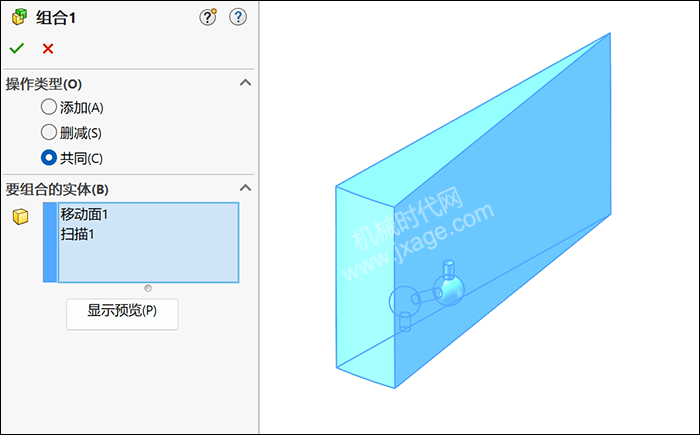

9.点击“插入”-“特征”-“组合”,类型选择“共同”,要组合的实体选择所有的实体,如下图所示。
点击勾号完成。

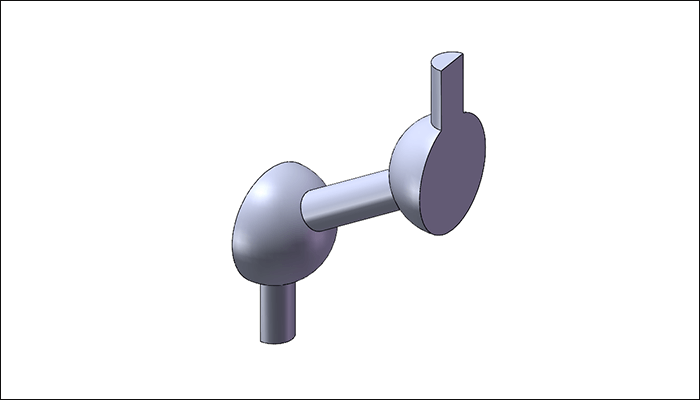

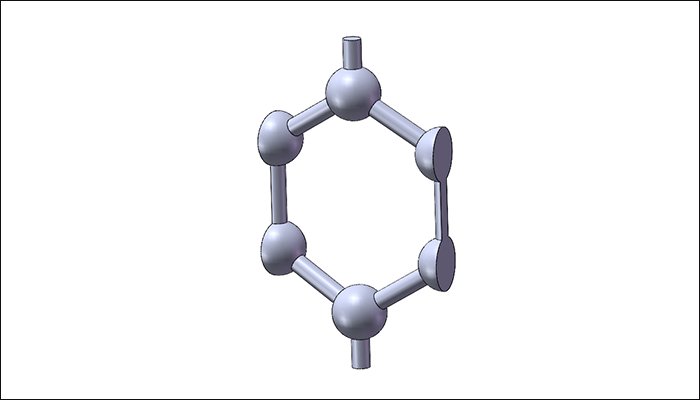

10.镜向。
完成镜向。

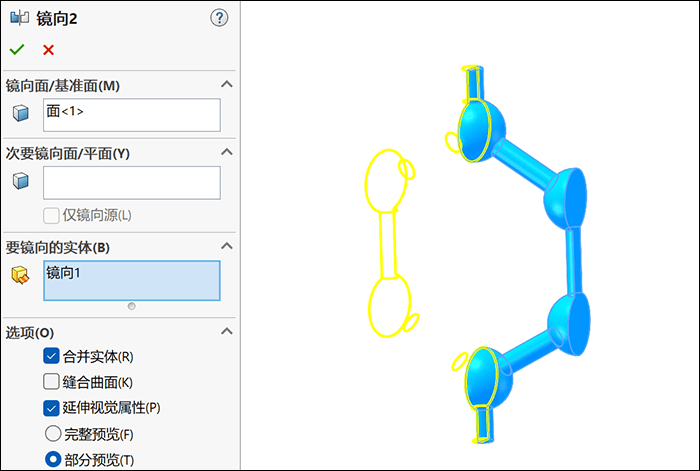

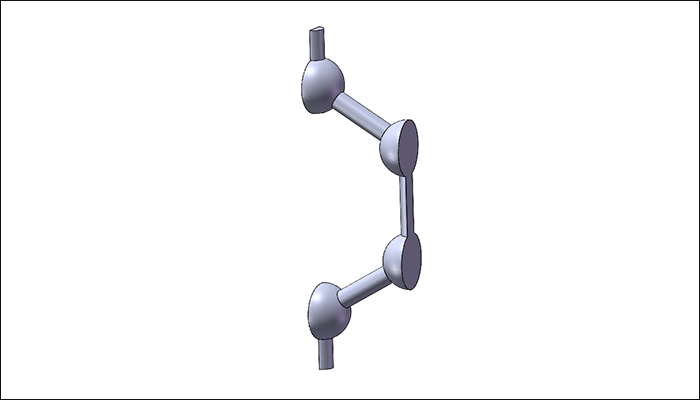

11.镜向。
完成镜向。
12.创建基准轴1。

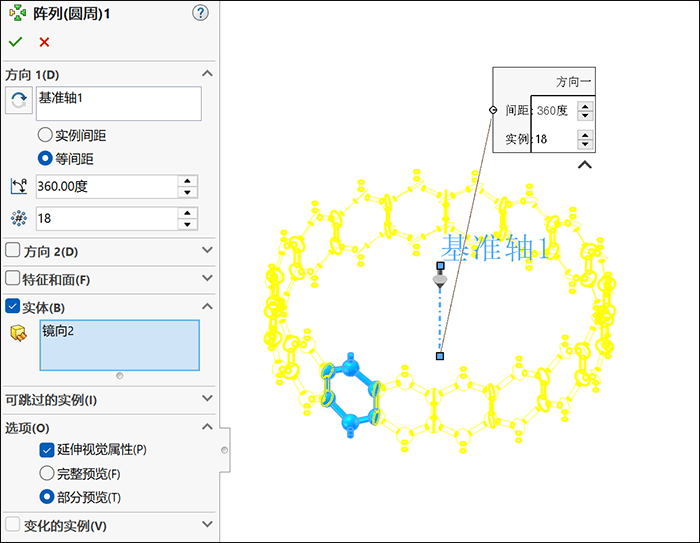

13.点击圆周阵列,以上一步创建的基准轴作为阵列参考,阵列对象选择下图所示的实体,阵列数量为18,等间距分布,如下图所示。

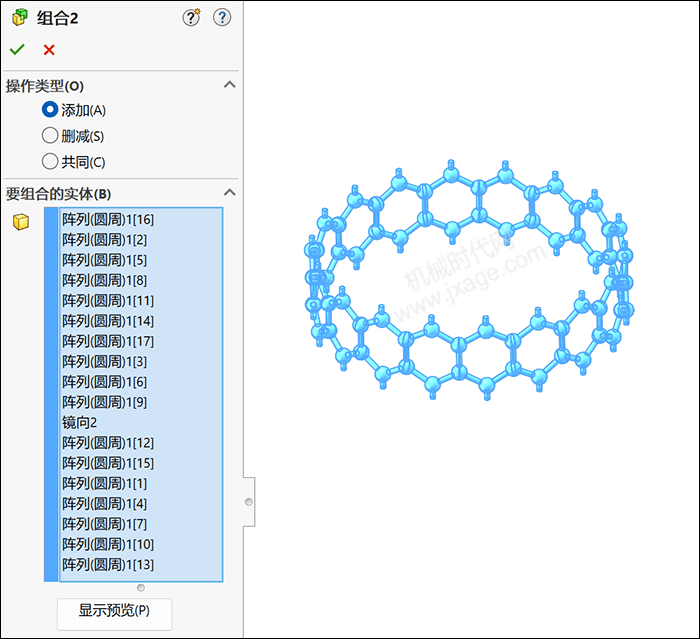

14.点击“插入”-“特征”-“组合”,类型选择“添加”,要组合的实体选择所有的实体,如下图所示。

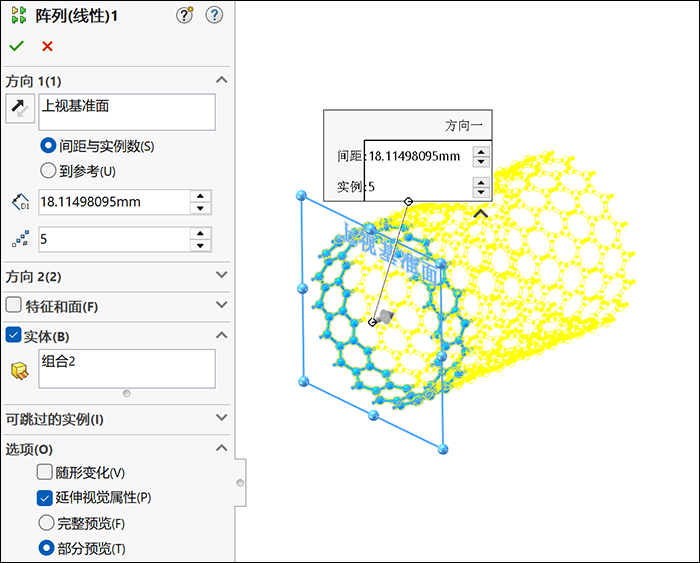

15.点击线性阵列,选择上一步创建的组合实体作为阵列对象,阵列参数按照下图进行设置。
完成线性阵列。

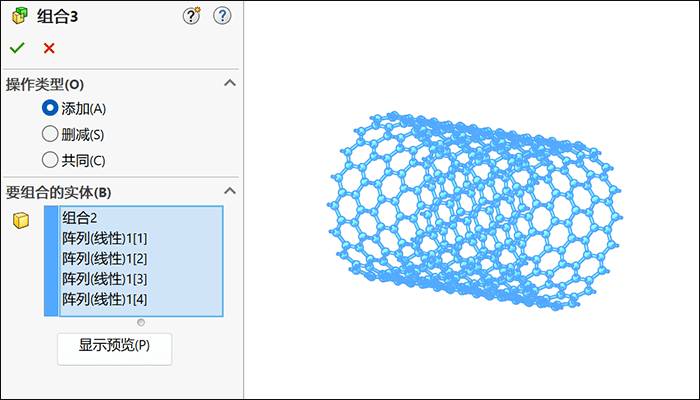

16.点击“插入”-“特征”-“组合”,类型选择“添加”,要组合的实体选择所有的实体,如下图所示。
17.点击“插入”-“面”-“删除面”,选择下图蓝色的面,选项选择“删除并修补”,如下图所示。
完成。
18.渲染。
