Creo工程图技巧

在用Creo工程图模块这么长时间了，学会了并摸索了很多操作技巧，特此总结出来。

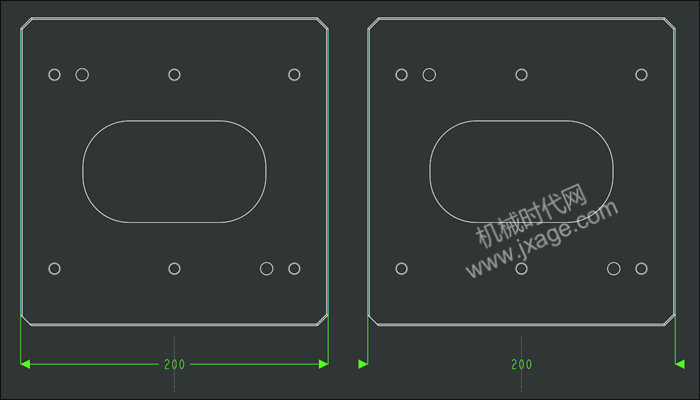

1.工程图中，在拖动尺寸时，长按鼠标左键，同时点击鼠标右键，可以快速改变标注箭头的方向，如下图所示。

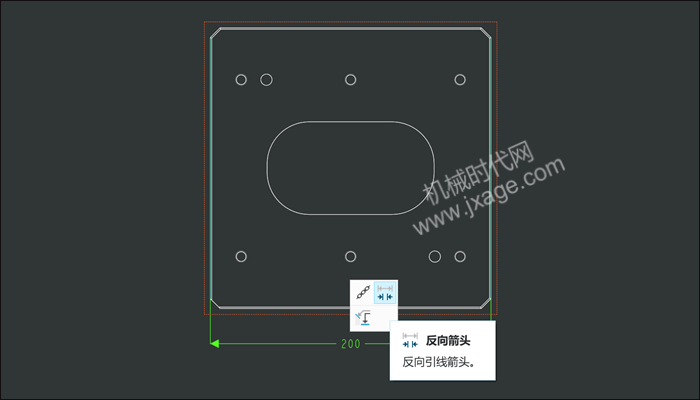

我们也可以点击尺寸，然后再弹出的快捷菜单中点击“反向箭头”，如下图所示。

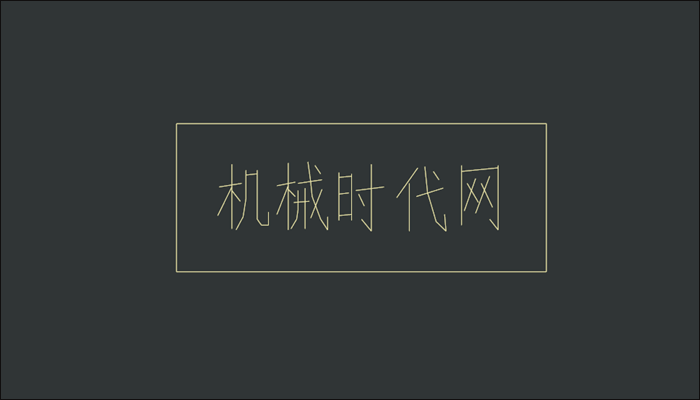

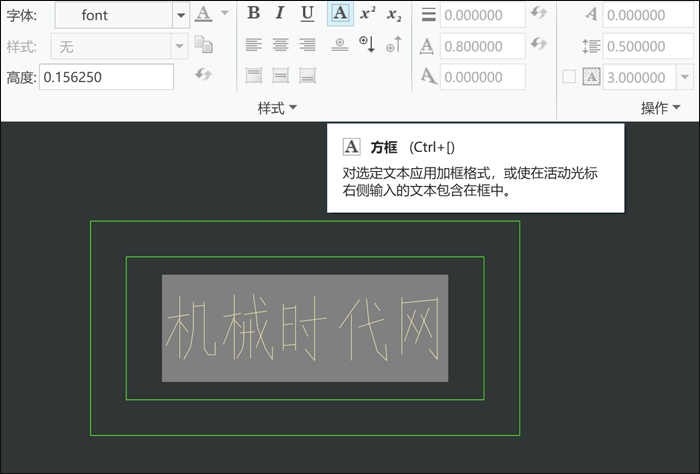

2.可以通过快捷键键“Ctrl+[”实现带框的注释，如下图所示。

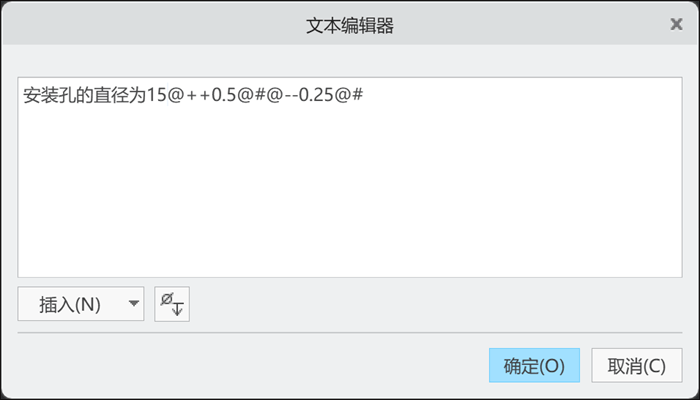

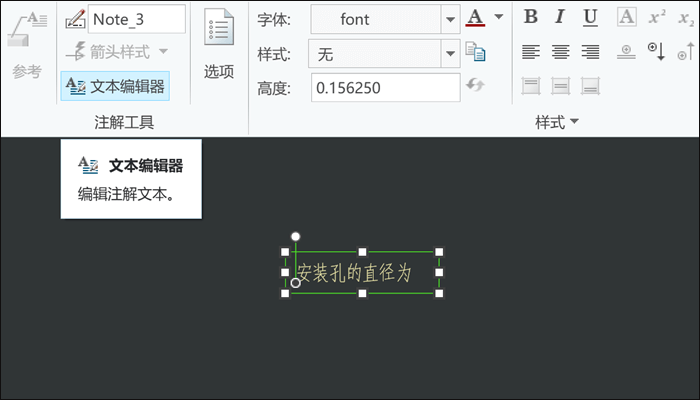

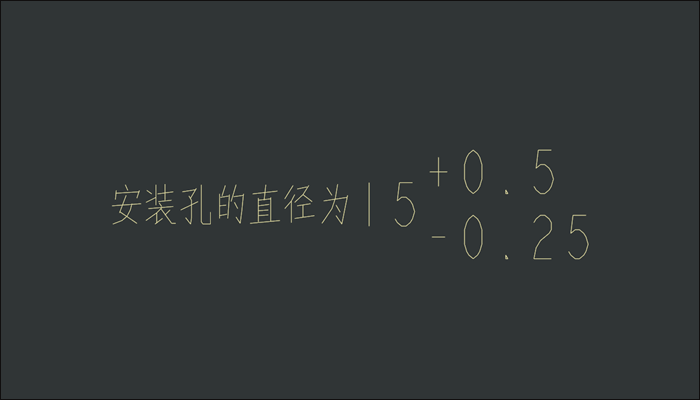

3.可通过在文本编辑器中输入：@+text@#在注释中加入上标文本，通过键入@-text@#加入下标文本，如下图所示。

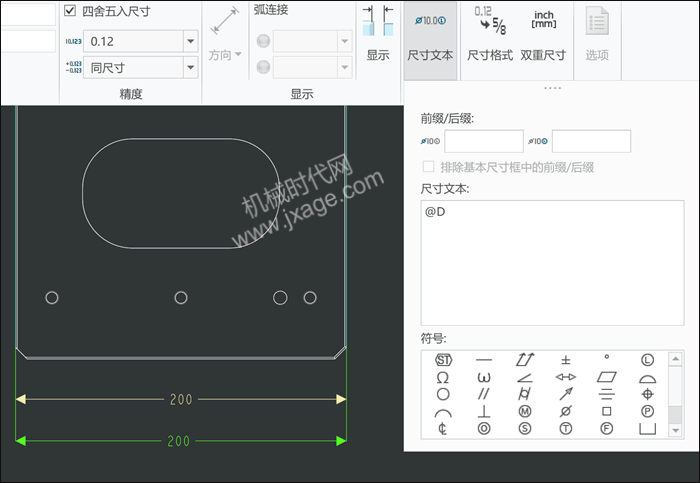

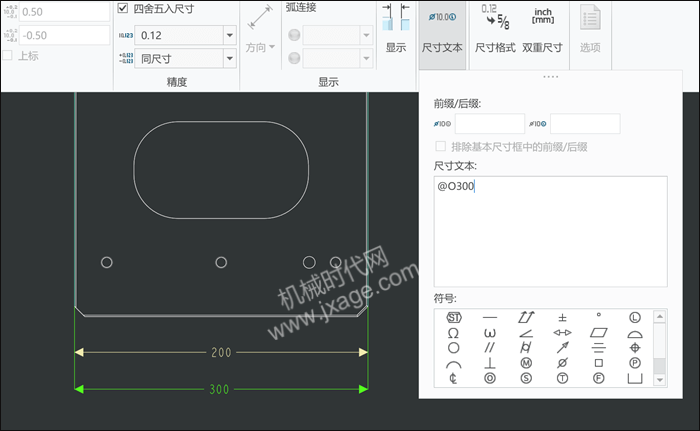

4.可以在尺寸属性里面把“@D”更改为“@O300”（字母O）把尺寸200设置成假尺寸300，如下图所示。

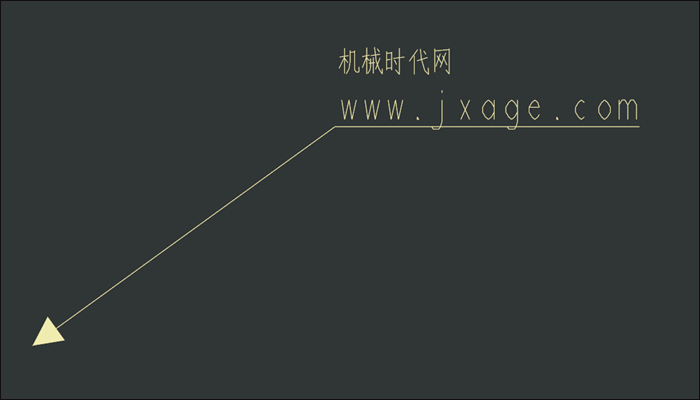

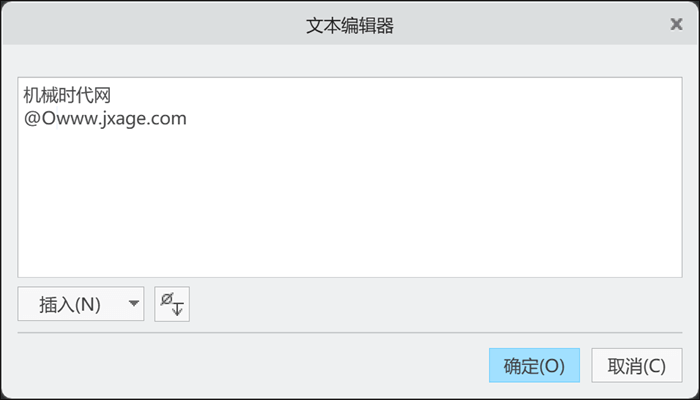

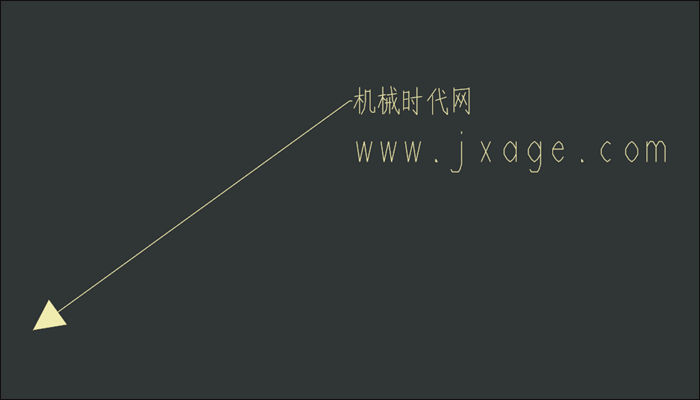

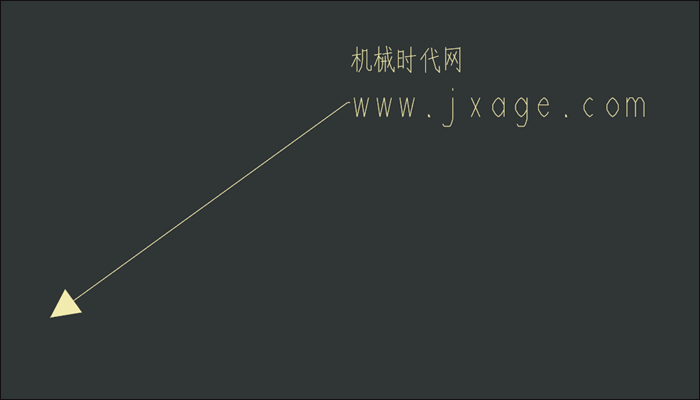

5.改变注释引线位置：可通过在某行的开头键入占位符参数@O（字母字符O，而不是零），从而将注释引线连接到该行，如下图所示。

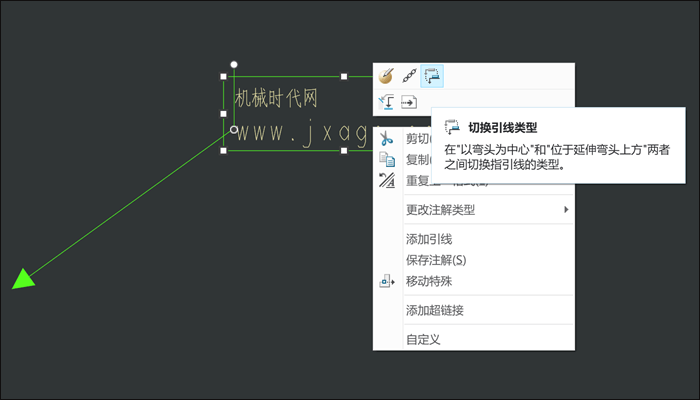

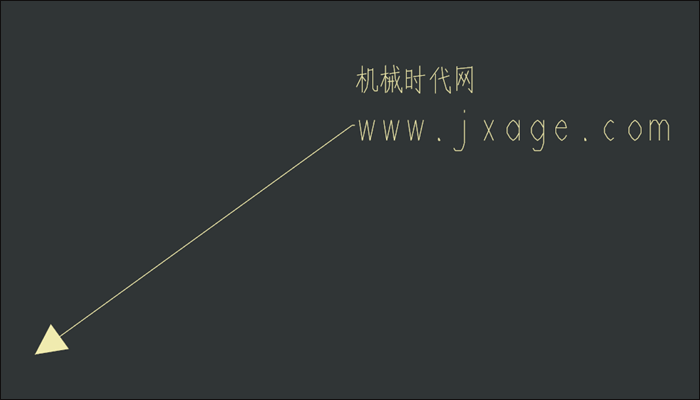

6.选中注释后可以点选右键选中“切换引线类型”，可以把引线切换到文字下方，如下图所示。
