Creo模型拉伸和旋转中如何使用“用模型几何封闭”?

ZDJ
管理员
1321
文章
0
粉丝
Creo技巧21,741字数 654阅读模式

在某些情况下,可以通过多种方法来封闭特征并将其连接到实体几何。使用“用模型几何封闭”选项指定封闭加厚的特征并将其连接到模型的方法。此选项在下列条件下可用︰

  1. 拉伸或旋转特征;
  2. 已选择 “加厚草绘”;
  3. 草绘为开放的草绘;
  4. 一个或两个草绘终点与模型实体几何相交;
  5. 系统检测到至少存在一个曲面可用于封闭“拉伸”或“旋转”特征并将其连接到模型。

当系统检测到至少存在一个曲面可用于将特征连接到模型时,可以通过以下两种方法之一来封闭和连接特征:

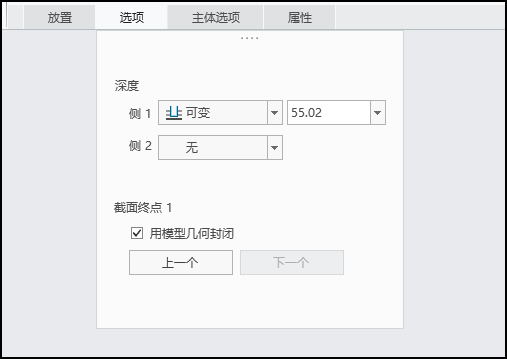

  1. 默认情况下,系统会尝试用模型几何来封闭加厚的拉伸。可通过单击“上一个”和“下一个”在可用几何之间切换。
    草绘必须与实体几何相交。草绘的终点必须与选择的参考或参考的延伸相交。如果草绘的终点与选定参考不相交,但是与参考的延伸相交,则必须将所需封闭几何作为参考添加到草绘中。
  2. 如果不希望用现有模型几何封闭拉伸,请清除“用模型几何封闭”复选框。这样即可用垂直于草绘末端的曲面来封闭加厚的拉伸。

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片1

一、拉伸特征

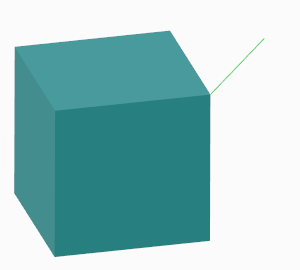

如下图所示,开放的草绘与实体几何相交。

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片2

在这种情况下,系统提供三个选项来封闭“拉伸”特征并将其连接到实体几何:

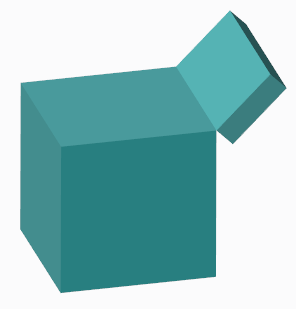

选项1:用垂直于草绘末端的曲面封闭加厚的几何,好象它是一个未接触模型实体几何的自由端。

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片3

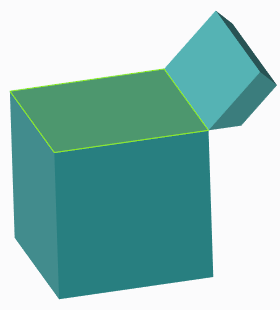

选项2:使用与草绘终点相交的其中一个曲面来封闭几何(顶面):

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片4

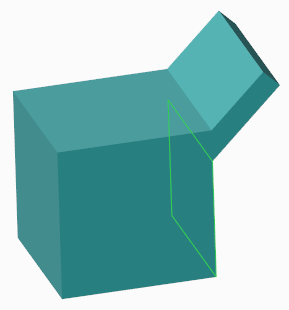

选项3:使用与草绘终点相交的其中一个曲面来封闭几何(侧面):

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片5

二、旋转特征

开放的草绘与实体几何相交。

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片6

在这种情况下,系统提供三个选项来封闭“旋转”特征并将其连接到实体几何:

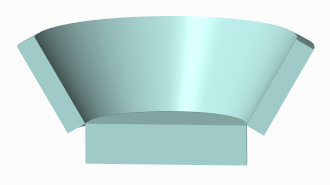

选项1:用垂直于草绘末端的曲面封闭加厚的几何,好象它是一个未接触模型实体几何的自由端。

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片7

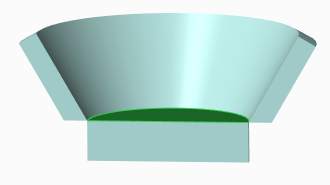

选项2:使用与草绘终点相交的其中一个曲面来封闭几何(顶面):

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片8

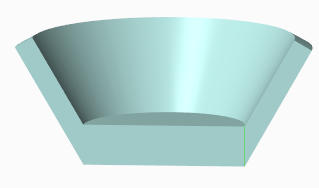

选项3:使用与草绘终点相交的其中一个曲面来封闭几何(侧面):

Creo模型拉伸和旋转中如何使用“用模型几何封闭”?-图片9
