SOLIDWORKS 2024草图新增功能:选中时预览草图尺寸

  • 106 次阅读
  • 阅读模式

在 SOLIDWORKS 的每个主要版本中,软件中都有一些新的和改进的功能,可以提升用户体验。在SOLIDWORKS 2024 中最激动人心的增强功能之一是引入了 SOLIDWORKS 草图尺寸预览。

这项新功能将智能尺寸的强大功能与草图环境中的上下文相关选择相结合。选中时预览草图尺寸旨在通过为用户在草图中创建和修改尺寸时提供实时反馈和视觉提示来简化草图绘制过程。

一、什么是 SOLIDWORKS 选中时预览草图尺寸?

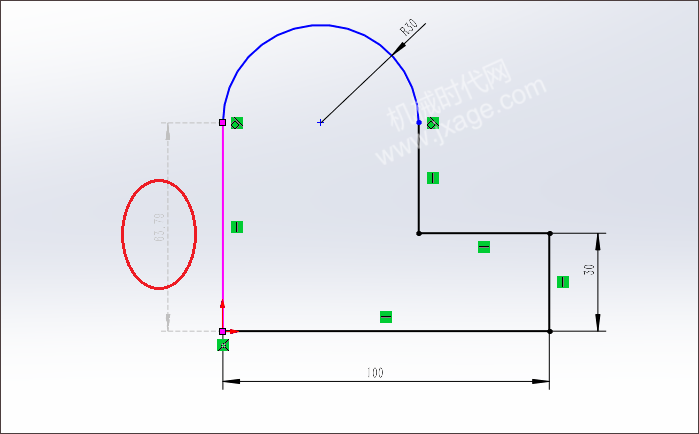

选中时预览草图尺寸”允许我们在未激活智能尺寸的情况下,通过使用鼠标选择草图图元来动态查看尺寸。通过预览草图尺寸添加尺寸的工作流如下所示:

  1. 单击草图图元(或按 CTRL + 选择多个图元以在它们之间标注尺寸);
  2. 查看出现的尺寸预览;
  3. 要使尺寸在草图中完全定义,只需单击预览值,在“修改”框中输入值,然后按 Enter 键即可。

二、如何启用预览草图尺寸

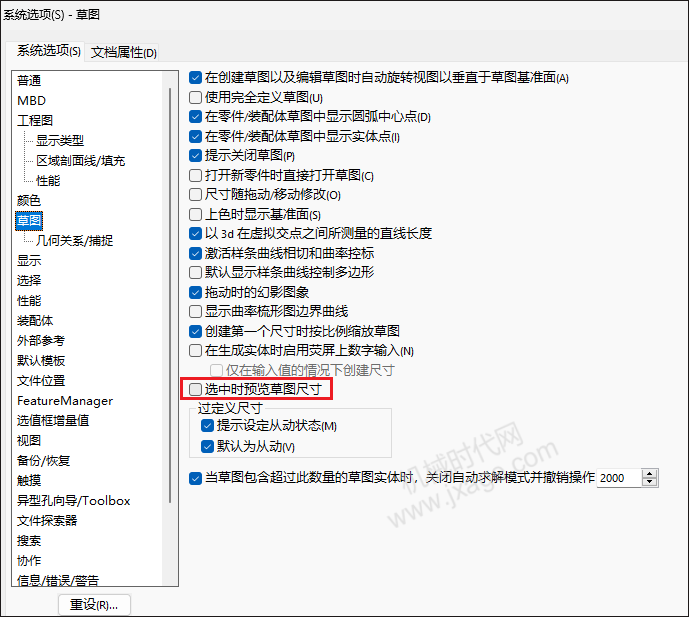

要启用草图尺寸预览,单击“工具”>“选项”>“系统选项”>“草图”,然后勾选”选中时预览草图尺寸“。

三、相关设置

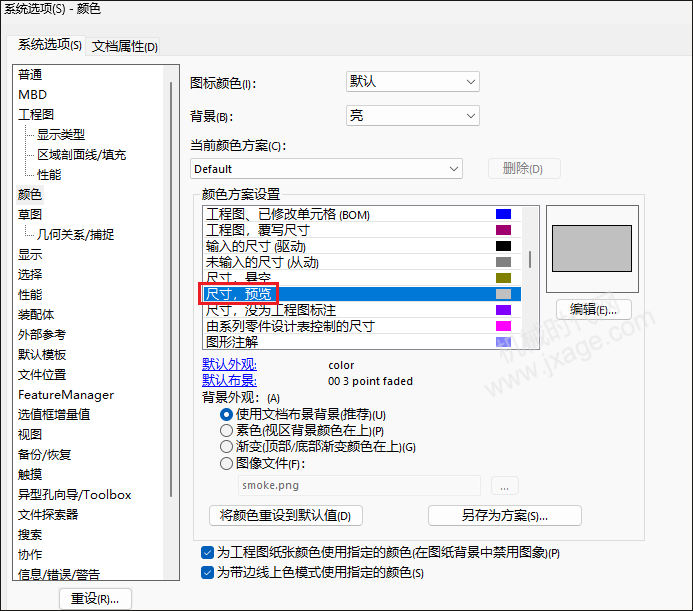

默认情况下,预览尺寸的颜色为浅灰色。可以在“工具”>“选项”>“系统选项”>“颜色”中自定义此颜色。在配色方案设置下,选择“尺寸,预览”,然后选择自定义颜色。
