SolidWorks如何创建自定义外观?

  • 4,989 次阅读
  • 阅读模式

你是否想过用SOLIDWORKS 创建一个非常逼真的模型?这样在展示我们创建的模型时会感觉更有比格。本文我将简单介绍如何在 SOLIDWORKS 中添加自定义外观,以下图所示的模型为例简单介绍。

一、查找外观文件

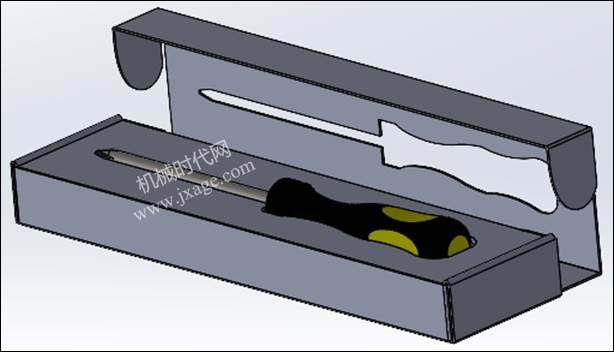

1.首先要查找到我们想要的特定外观。为此,可以搜索网络上的图片作为外观,甚至可以使用手机拍摄的照片作为外观。模型的默认外观如下图所示。

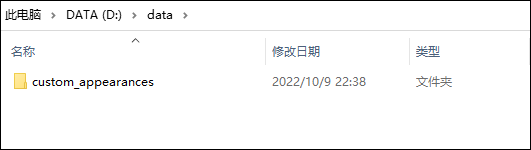

2.在电脑硬盘上创建一个新文件夹用来保存我们的自定义外观文件。

二、添加实体外观文件

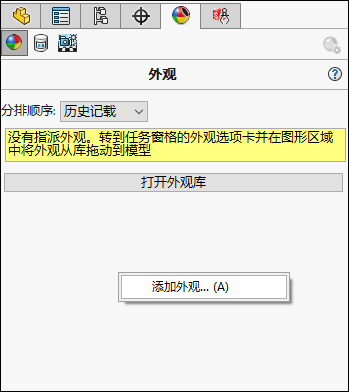

1.转到“显示管理器”,在空白处右键单击,然后选择“添加外观”。

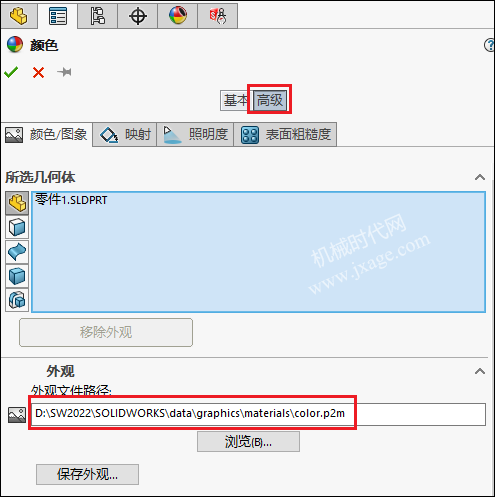

2.选择导航窗口顶部的“高级”选项卡,找到外观文件路径下的“浏览”按钮。

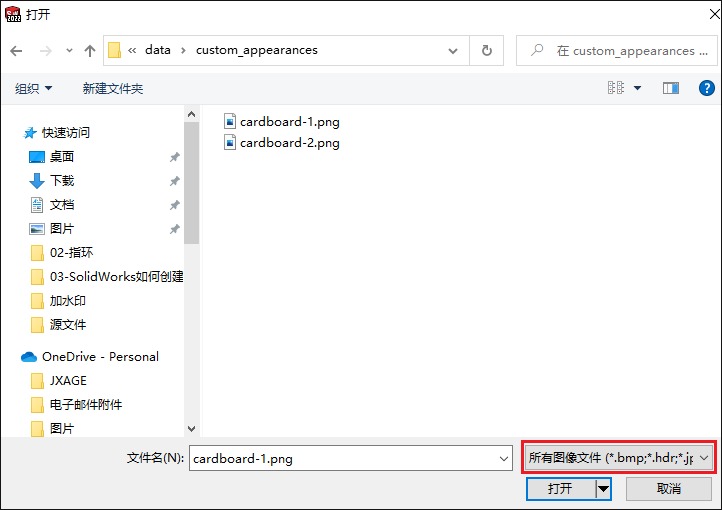

3.找到我们之前创建的新文件夹,然后转到文件类型下拉列表,选择“所有文件”,保存的纸板图片就会显示出来。选择其中一个,然后单击“打开”。

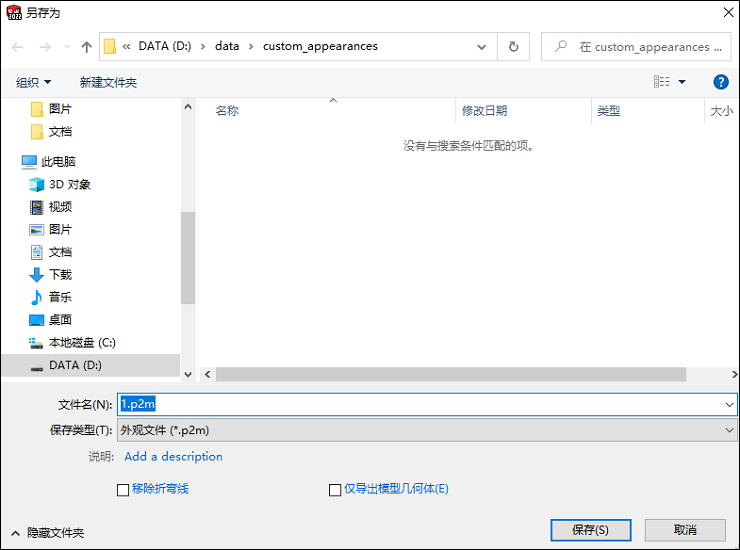

4.系统将提示将纸板图像另存为.p2m文件,点击保存将外观另存为。

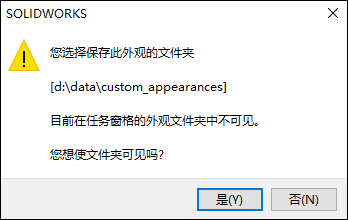

5.单击“保存”按钮后,将出现一个窗口,询问是否想使文件夹可见,这里选择“是”。

三、调整模型外观

导航到高级外观的映射选项卡,并调整外观的大小和方向,使其符合预期。还可以在图形屏幕上拖动大小窗口,直到我们对结果感到满意为止。

现在,我们可以自由地添加图片到我们创建的新自定义外观文件夹中。
