这些可以加快SOLIDWORKS建模效率的工具栏,你知道吗?

  • 128 次阅读
  • 阅读模式

SOLIDWORKS有很多工具栏,以下是SOLIDWORKS中包含的所有工具栏。这些工具栏可以有效提高我们在SOLIDWORKS中建模效率。

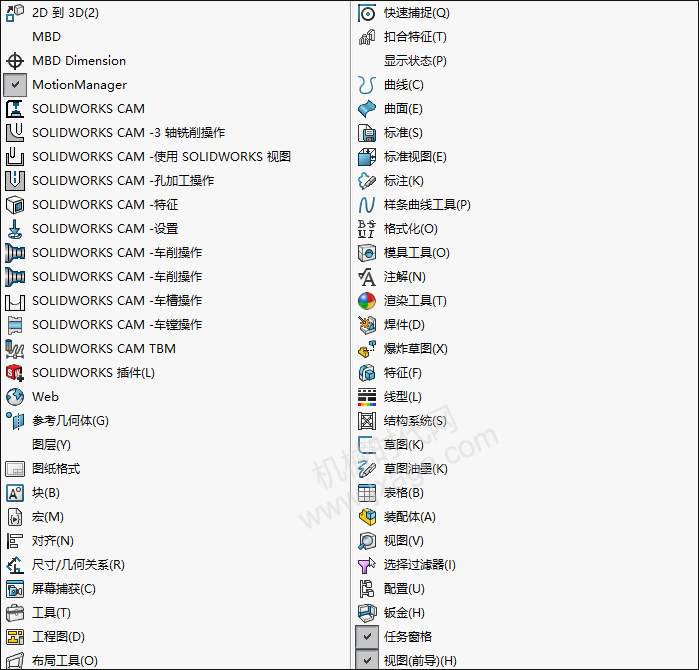

那么如何打开这些工具栏呢?很简单,我们可以在SOLIDWORKS工具栏上鼠标右键,弹出如下图所示的窗口,然后将鼠标指针移到“工具栏”上。

一、2D到3D工具栏

如果你最近从二维CAD软件切换到3D软件,那么此工具栏可以帮你实现过渡。该工具栏允许我们更好地利用现有的DWG/DXF图纸,使它们一旦导入到相同的草图中,就可以快速移动到正确的草图平面,将几何图形对齐。该工具栏还具有诸如修复草图之类的工具,以防我我们导入的文件中存在小的间隙。

二、对齐工具栏

对齐工具栏有助于清理和改善图纸的可读性。该工具栏的功能允许在绘图环境中对所选尺寸进行错开、分组、对齐和重新排列。与手动重新排列尺寸以获得适当的间距不同,只需框选尺寸并使用自动排列功能即可在一次点击中完成。

三、快速捕捉工具栏

如果我们对草图中的关系概念感到陌生,或者只是想加快添加关系的方式,快速捕捉可以使我们在选择草图实体时遵循某些准则,比如快速捕捉到中点、保持与选定实体平行或垂直,或者捕捉到指定的长度或角度。在工作时自动添加关系,缩短了完全定义草图所需的时间。

四、选择过滤器工具栏

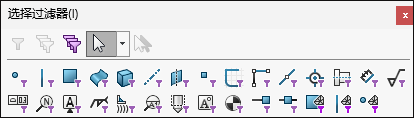

选择过滤器是用户最常见的工具栏之一,因为它们可以简化选择过程,并帮助向SOLIDWORKS传达我们真正想引用的草图或特征中的项目。为了更快地将过滤器应用于常见实体,甚至还有一些默认的键盘快捷键,比如选择面的时候按X键,选择顶点按V键,选择边按E键。
