编辑在SolidWorks中创建的模型通常非常简单,但是如果这个模型是某个中性文件格式(igs和stp等)导入的,我们该如何修改?对于这种情况,可以通过SolidWorks的移动面功能进行修改,它是软件中最方便且被低估的命令之一。

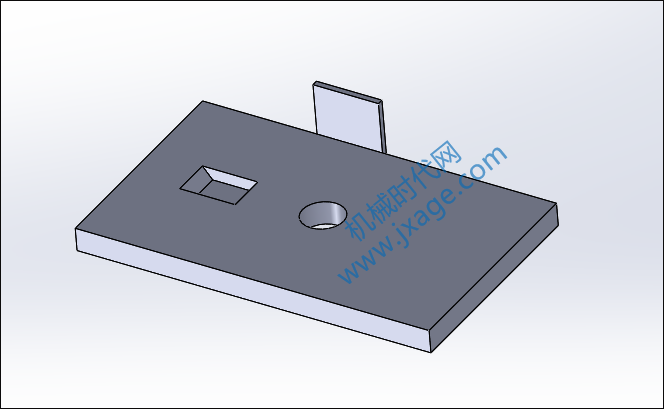

以下面的模型为例,简单介绍如何修改在SolidWorks中修改中性文件。

SolidWorks如何修改中性零件?移动面的介绍-图片1

方法:

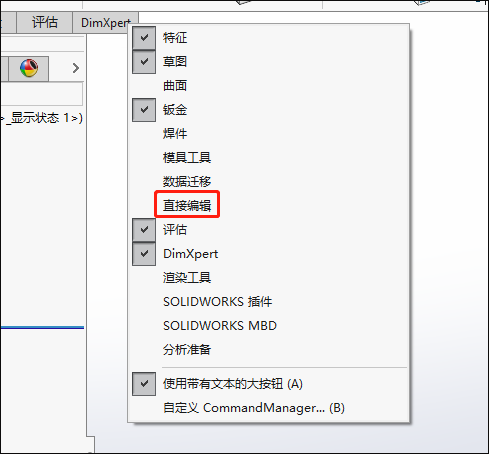

1.默认情况下,“直接编辑”选项卡是不显示的,因此我们需要在任何一个选项卡上鼠标右键单击以显示它。或者使用命令搜索来启动“移动面”功能。如下图所示。

SolidWorks如何修改中性零件?移动面的介绍-图片2

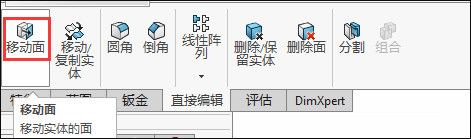

2.点击‘移动面’命令,如下图所示。

SolidWorks如何修改中性零件?移动面的介绍-图片3

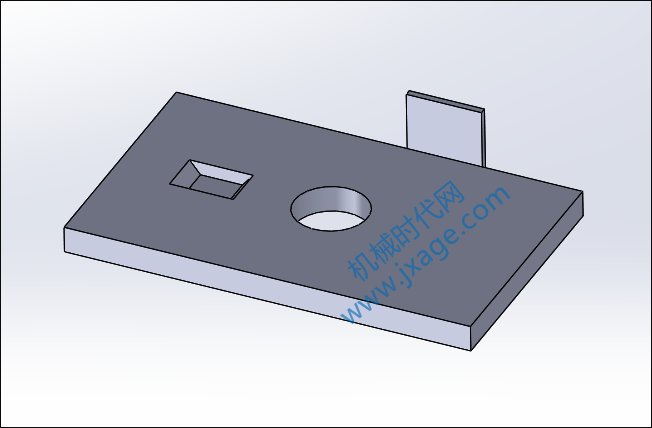

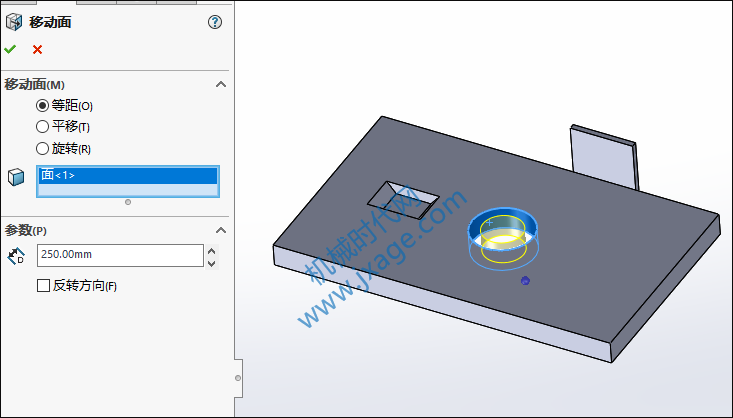

选择“等距”,点击模型中的圆柱孔面,输入距离参数,如下图所示,这样我们就可以直接修改圆孔的大小。

SolidWorks如何修改中性零件?移动面的介绍-图片4

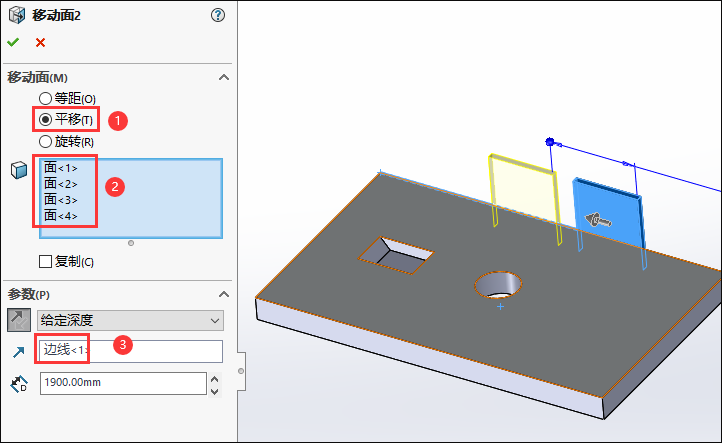

3.选择类型“平移”,鼠标左键点击如下图模型蓝色部分的面,然后选择模型的一个边线作为移动的参考方向,最后输入移动的距离。

SolidWorks如何修改中性零件?移动面的介绍-图片5

这样我们就可以将模型的局部进行移动了,如下图所示。

SolidWorks如何修改中性零件?移动面的介绍-图片6

4.选择类型“旋转”,我们选择如下图蓝色的面,然后选择一个边作为旋转轴,最后输入旋转的角度,即可完成曲面的旋转。

SolidWorks如何修改中性零件?移动面的介绍-图片7

以上就是SolidWorks移动面的功能。
