SOLIDWORKS特征树收藏夹怎么使用?

在SOLIDWORKS中如何快速找到想要的特征、草图或配合等项目,而无需每次都滚动或搜索特征树?

1.其实我们只需鼠标右键单击功能树中的项目,然后将其添加到收藏夹,这样非常方便我们查找

这将在SOLIDWORKS 特征树的最顶部创建一个收藏夹(Favorites)文件夹,其中嵌套了我们的选定项目。通过这种方式,可以在几秒钟内访问草图或者特征。

如下图所示,我们在收藏夹(Favorites)中添加了特征。

注意:确保从工具 > 选项 > FeatureManager 中选择显示收藏夹文件夹。

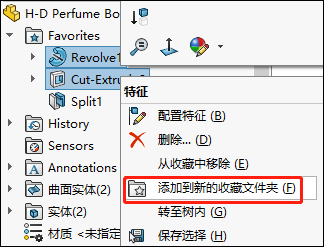

2.我们还可以在收藏夹中构建子文件夹以将某些功能组合在一起。选择相应的特征然后鼠标右键单击添加到新的收藏文件夹(Add to New Favorite Folder)

如下图所示,我们在收藏夹文件夹中创建了两个子文件夹。

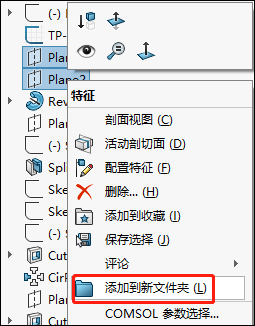

3.我们还可以将一些特征“添加到新文件夹”,如下图所示。

我们可以通过这种方法对某个特征的所有建模步骤放到一个文件夹,非常方便我们查找和修改。
