Solidworks强劲剪裁有哪些黑技能?

  • A+
所属分类:SW建模
导读

你真的了解强劲剪裁吗?原来Solidworks的强劲剪裁还可以这么使用!

一、对图元剪裁后如何取消?

1)通常我们可以使用快捷键Ctrl+Z进行取消。

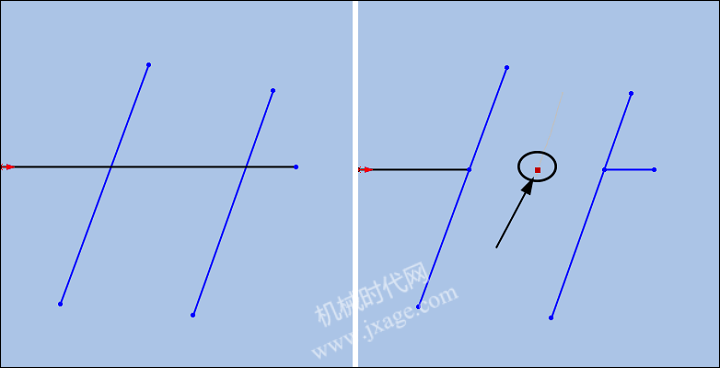

2)细心的人会发现:在剪裁过程中会出现一个小红点,如下图所示。我们只要将鼠标箭头移到小红点上即可取消剪裁。

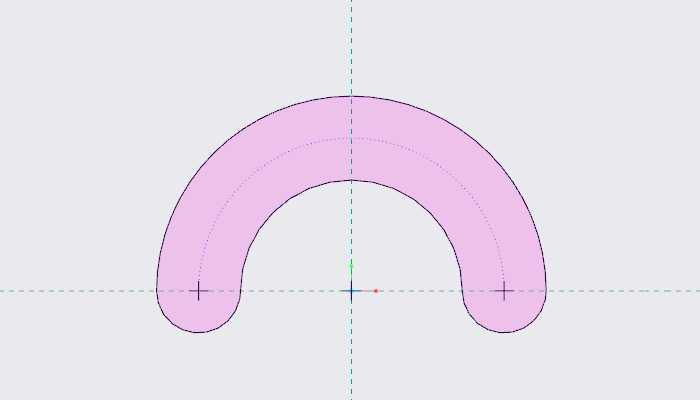

1

1

二、强劲剪裁不仅可以剪裁图元还可以延伸图元

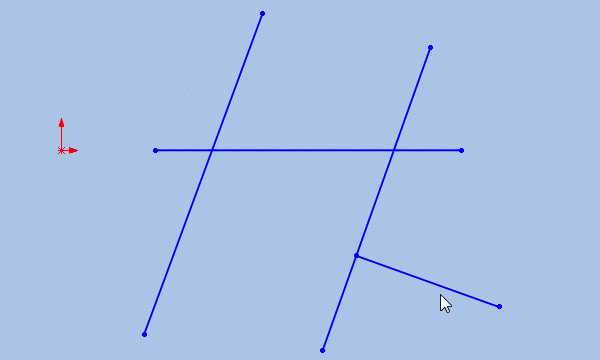

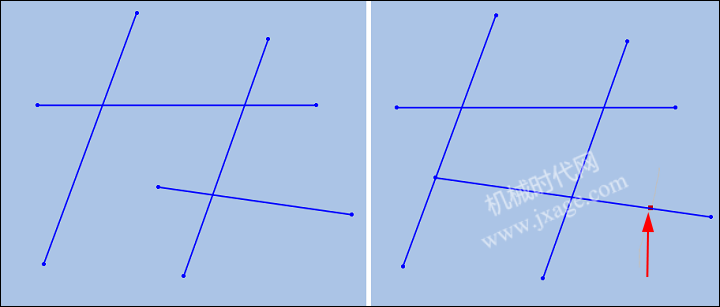

1)如下图所示,左图为原始图元,右图是使用强劲剪裁延伸后的图元。点击剪裁实体命令之后,选择强劲剪裁,在下图红色箭头附近,同时按住shift键和鼠标左键进行拖动,这时我们可以看到被剪裁的图元延伸到下一条图元上。

3

2

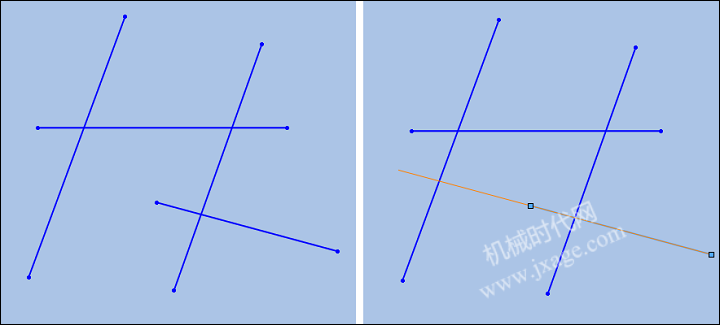

2)选择强劲剪裁命令之后,我们直接选择想要延伸的图元,我们可将该图元延伸到任意长度。

5

3
