SOLIDWORKS如何在焊件轮廓库中增加新的轮廓?

SOLIDWORKS 提供了可用于结构构件的标准焊件轮廓库。但是,我们也有机会下载其他轮廓文件或创建自己的轮廓文件。

一、下载其他焊件结构构件配置文件

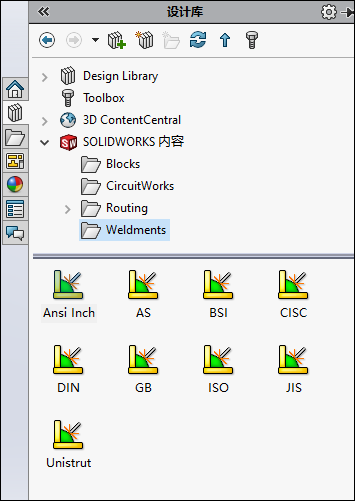

  1. 在 SOLIDWORKS 右侧任务窗格中打开设计库选项卡;
  2. 展开 SOLIDWORKS 内容并选择“Weldments”;

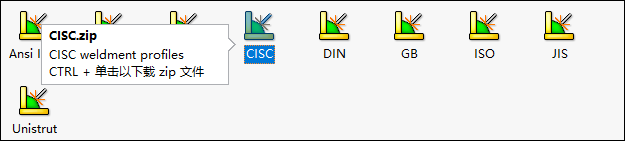

  3. 使用 Ctrl + 单击下载每个标准的 zip 文件;

4.将文件解压缩到与默认焊件配置文件相同的文件夹 (<install_dir>\data\weldment profiles) 或将新文件夹位置添加到文件位置选项(工具 > 选项 > 系统选项选项卡 > 文件位置 > 焊件配置文件下拉菜单菜单)。

二、创建自定义焊件结构构件轮廓文件

我们可以使用草图轻松创建自己需要的轮廓文件。方法如下

1.新建一个零件并在平面上创建草图;

2.绘制轮廓(任何顶点或草图点都可以用作备用的穿孔点);

3.关闭草图;

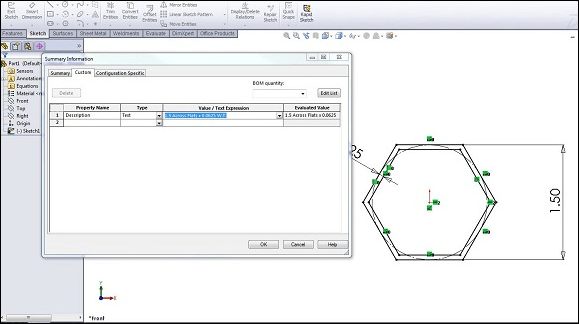

4.点击“文件” > “属性”并添加属性“描述”,其值作为我们希望在切割清单属性和焊件切割清单表中的描述;

5.在设计树中选择上一步创建的草图;

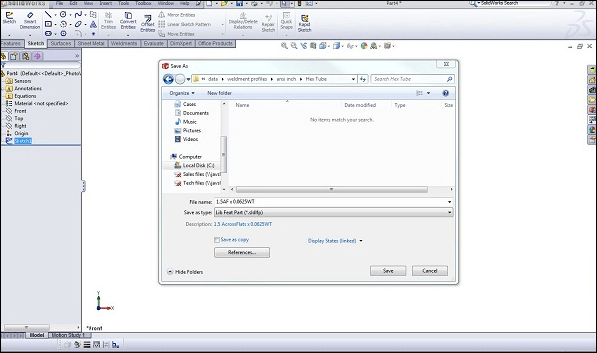

6.单击“文件”-“另存为选择Lib Feat Part (*.sldlfp)作为另存为类型;

7.浏览到默认焊件轮廓文件的位置,然后选择或创建适当的标准和类型子文件夹;

8.输入文件名并单击保存;

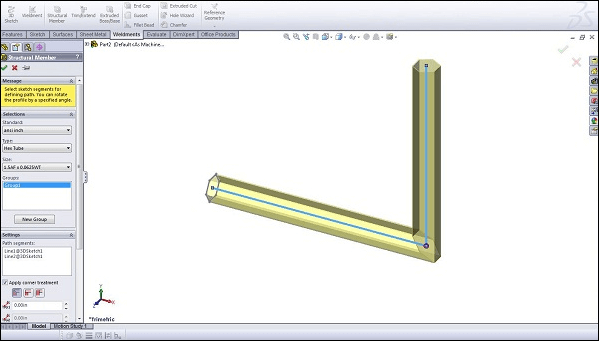

9.现在我们将能够在创建焊件结构构件时访问我们的自定义轮廓文件。
