SolidWorks复制草图和派生草图如何使用?

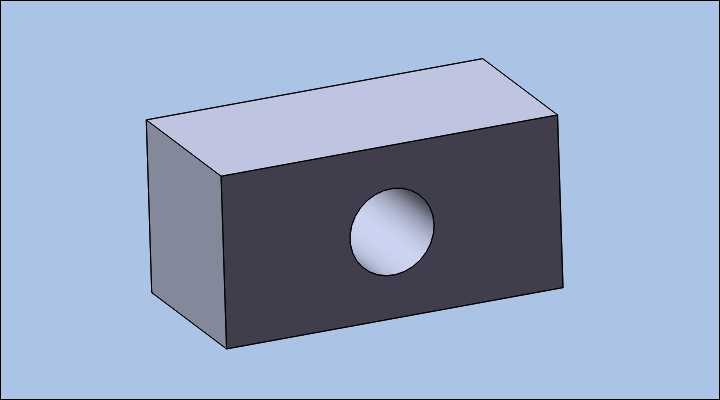

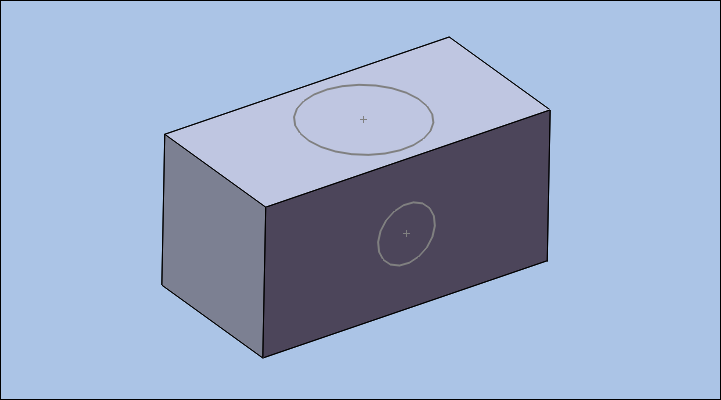

在SolidWorks中,复制草图和派生草图都是将现有的草图复制到新的基准面上,但是却又不相同的用法。以下图为例简单介绍。

一、派生草图

方法:

1.新建文件。

2.在特征设计树中按住Ctrl选择草绘和拉伸实体的上表面。

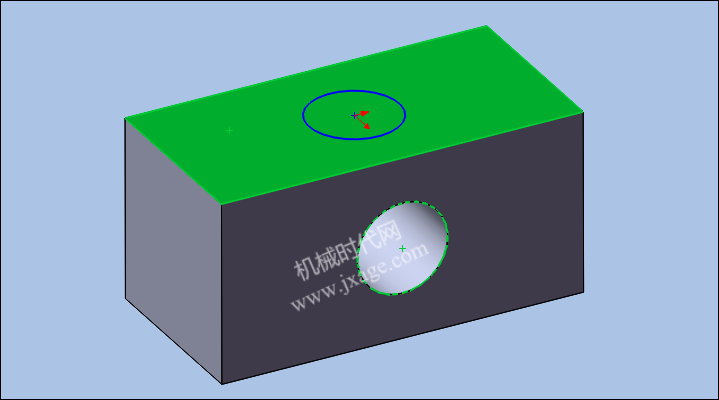

3.点击【插入】-【派生草图】,即可创建一个新的草绘。

将上面的草绘进行定位即可。

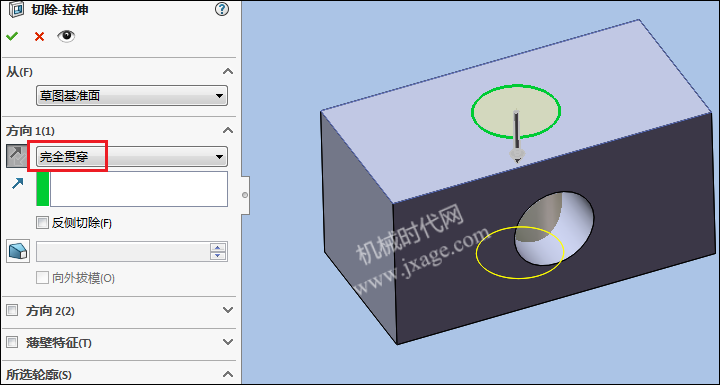

4.点击【拉伸切除】,选择派生的草绘作为截面,按照下面进行设置。

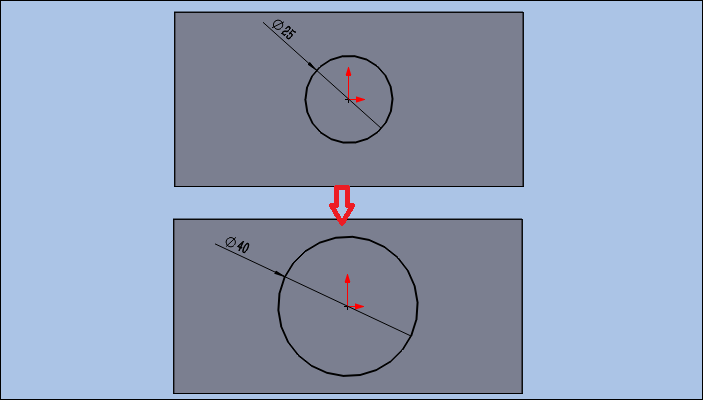

5.现在更改草绘2的尺寸,看看会发生什么?

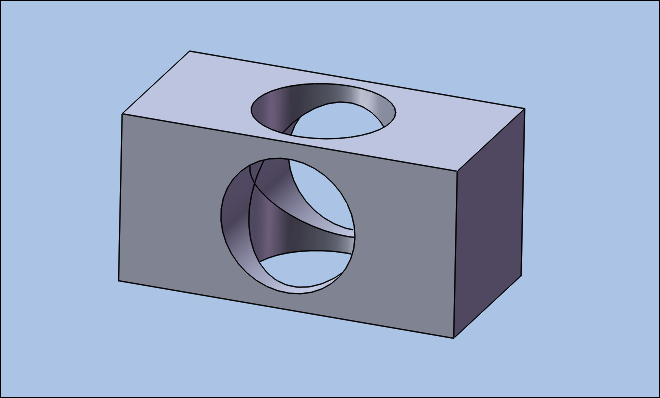

派生的草绘也发生了变化,如下图。

我们可以看出从现有的草图派生草图时,这两个草图将保持相同的特性,而对原始图所做的更改会立刻反映到派生草图中。那么如何解除这种关系呢?很简单。

在设计树中选中派生出的草绘,鼠标右击选择【解除派生】即可。

二、复制草图

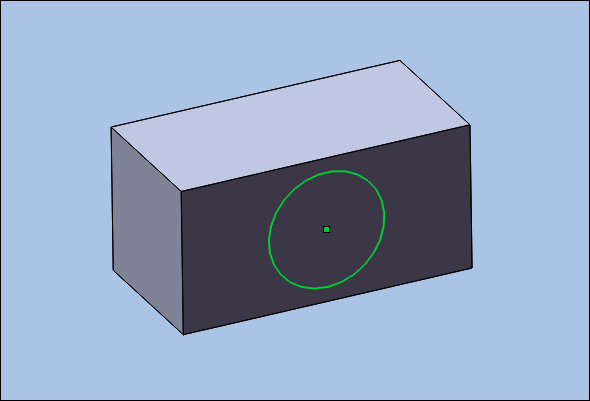

 复制草图非常简单,继续用上面的例子。

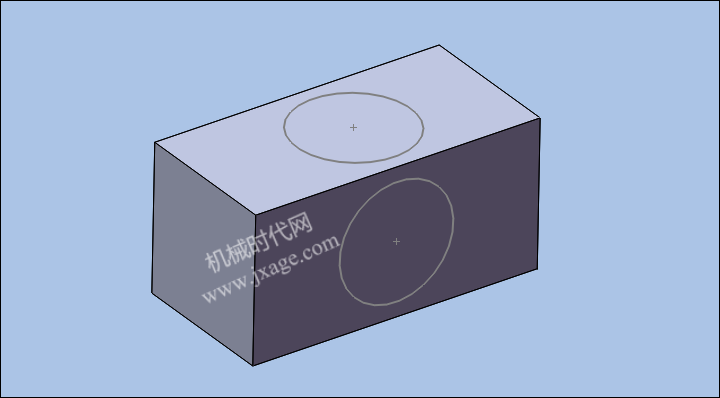

 方法:选中草绘,按住Ctrl+C,再选择基准平面,最后按住Ctrl+V即可将草绘复制到基准平面上了。值得注意的是复制的草绘是独立的,不会随着原始草绘的更新而变化。
