SolidWorks修改了零件名称后工程图不显示如何解决？

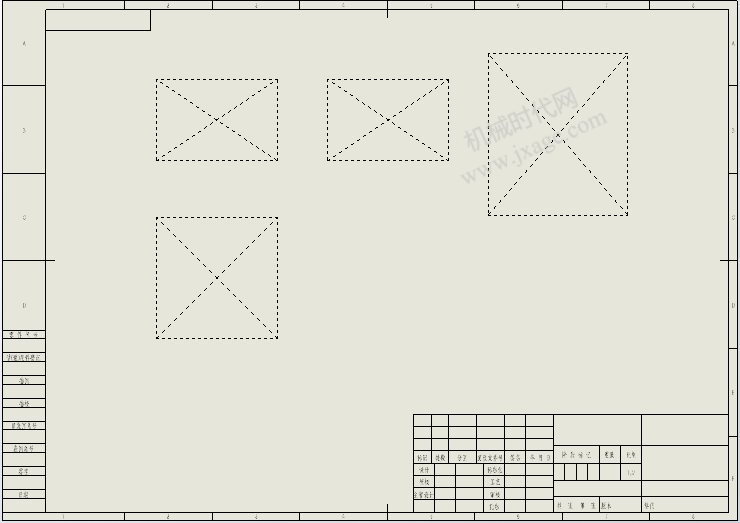

很多SolidWorks用户遇到过这样的问题：当我们修改了零件名称后，发现对应的工程图的视图变成一个虚线框，不显示任何图形，如下图所示。如何解决呢？

方法：

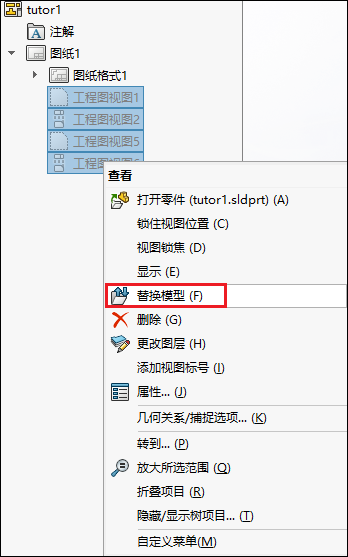

1.点击窗口左侧的工程图视图，鼠标右键选择“替换模型”，如下图所示。

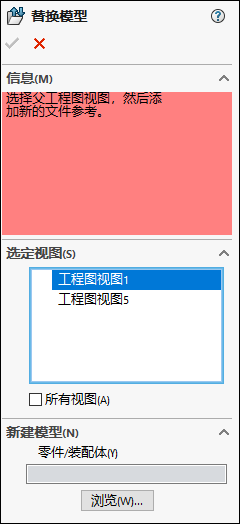

2.点击下图所示的“浏览”按钮。

找到更改名称后的零件，如下图所示。

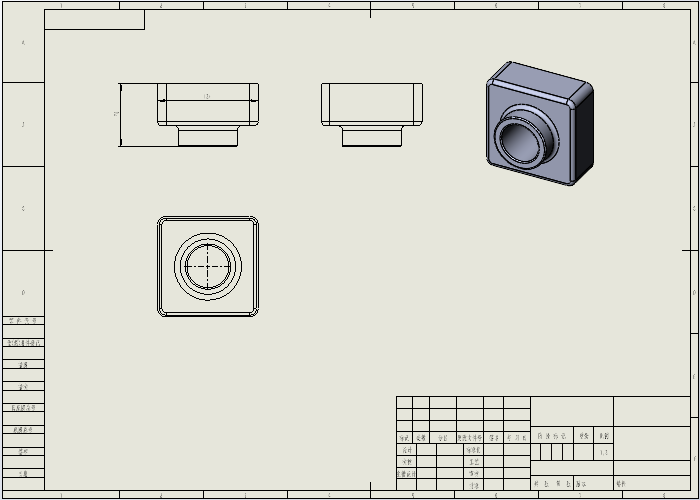

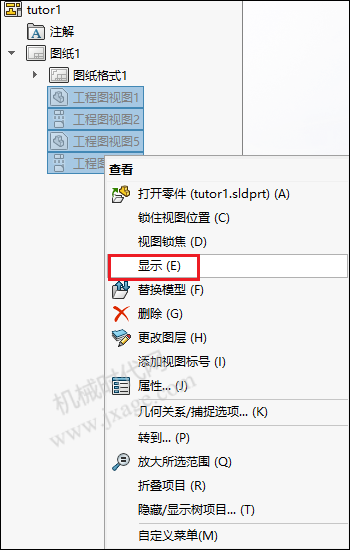

3.替换一下模型后，工程图视图并没有立即显示，记住一定鼠标右键选择“显示”，如下图所示。

完成。
