SolidWorks如何将自定义属性链接到注释?

本文适用于SOLIDWORKS 2016及更高版本,简单介绍如何将零件特征保存为库特征,从而实现自定义属性链接到注释。

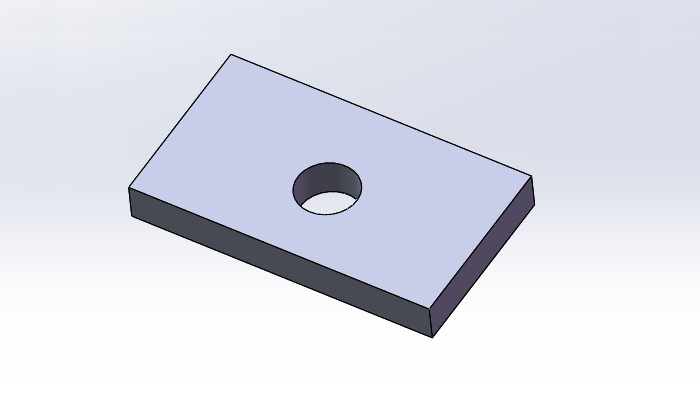

方法:

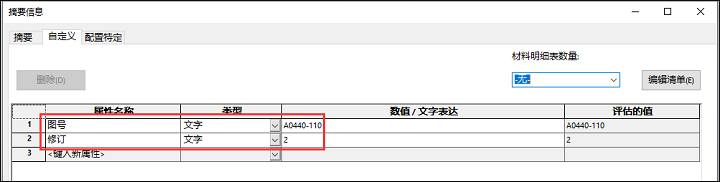

1.点击【文件】-【属性】,添加图号和修订两个自定义属性,如下图所示。

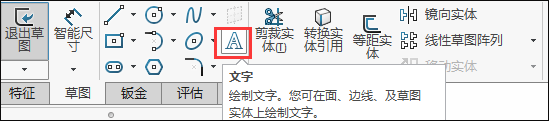

2.点击拉伸切除特征,进入草绘环境,点击文字按钮,如下图所示。

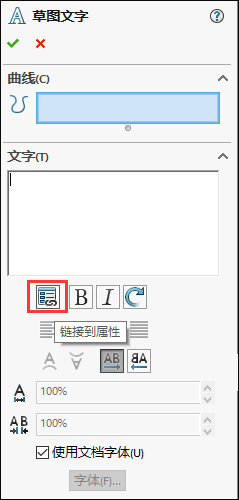

1)点击控制面板中的“链接到属性”按钮,如下图所示。

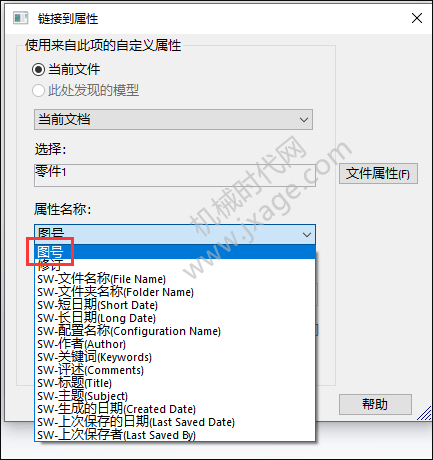

2)选择前面定义的“图号”属性,如下图所示。

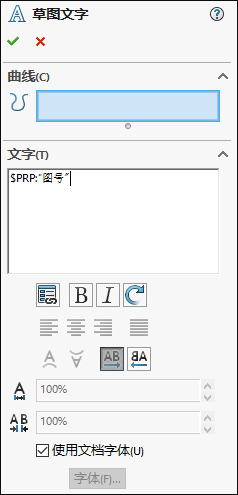

3)点击确定,我们可以在文字输入框中看到如下图所示的输入信息。

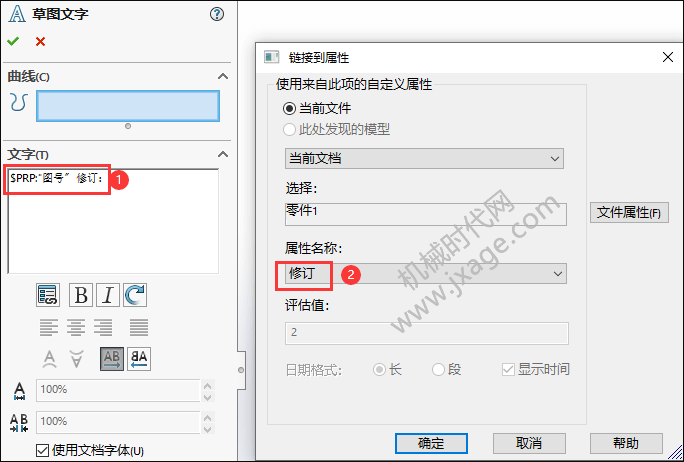

4)在文字输入框中通过键盘输入“修订”,然后再次点击“链接到属性”按钮,选择前面定义的“修订”自定义属性。

5)点击确定之后如下图所示。

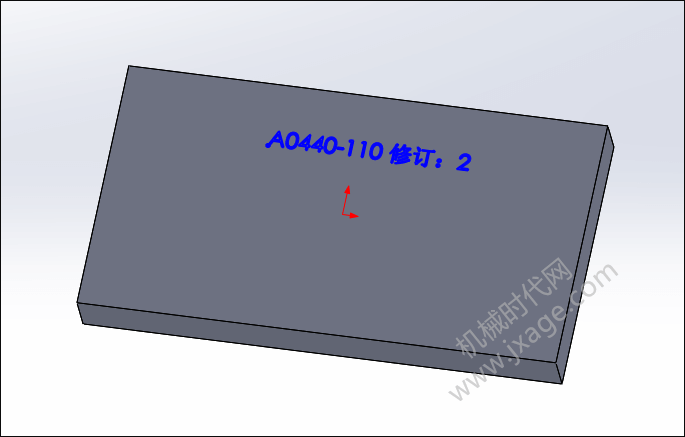

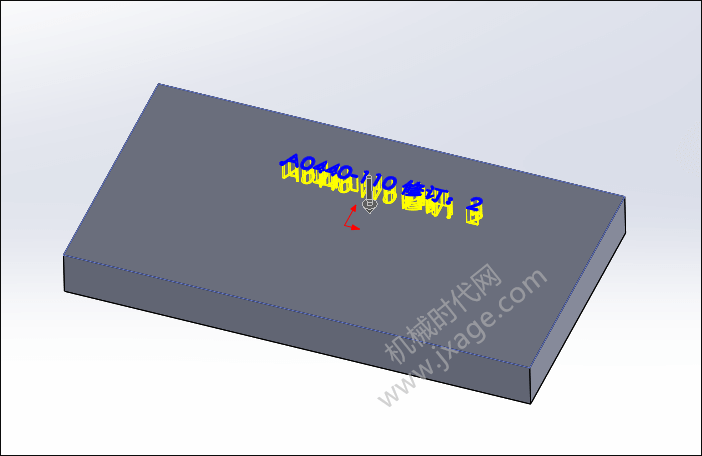

此时我们可以在模型上看到如下图所示的草图。

6)点击确定完成拉伸切除命令。

3.我们可以将这个特征添加到设计库中,方便下次直接在设计库中调用这个特征。

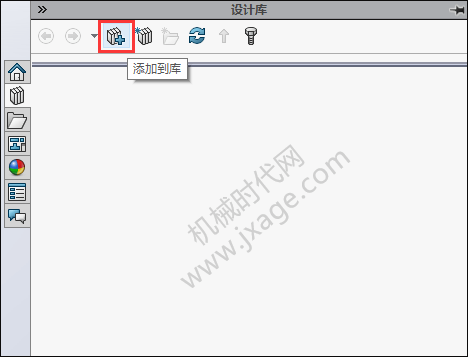

1)点击“添加到库”,如下图所示。

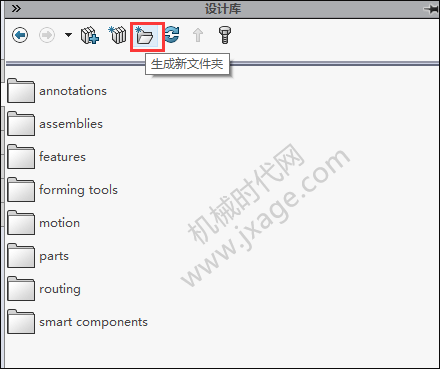

2)新建一个文件夹来保存我们的特征。

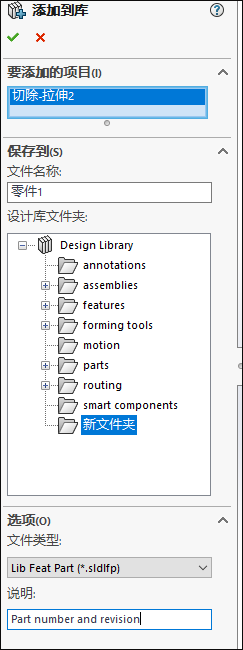

3)选择我们的拉伸切除特征,按照如下图所示进行设置,点击确定即可将特征保存到设计库中。

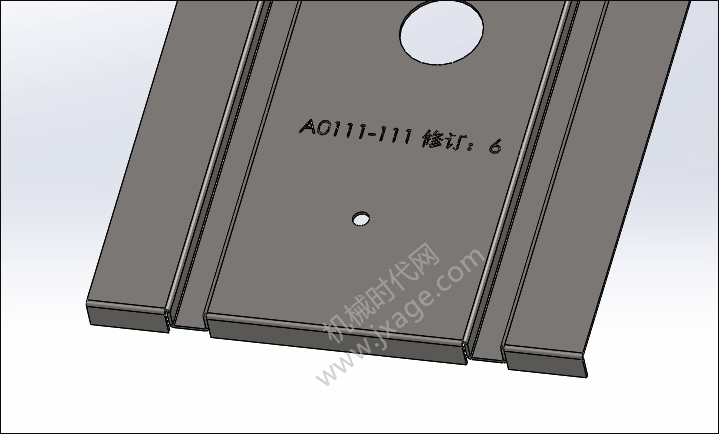

4.现在我们可以打开另外一个零件,从“设计库”中找到上面保存的库特征,将其拖动到零件表面,系统便会自动填入自定义属性。
