Creo如何实现添加材料和移除材料快速切换?

  • 219 次阅读
  • 阅读模式

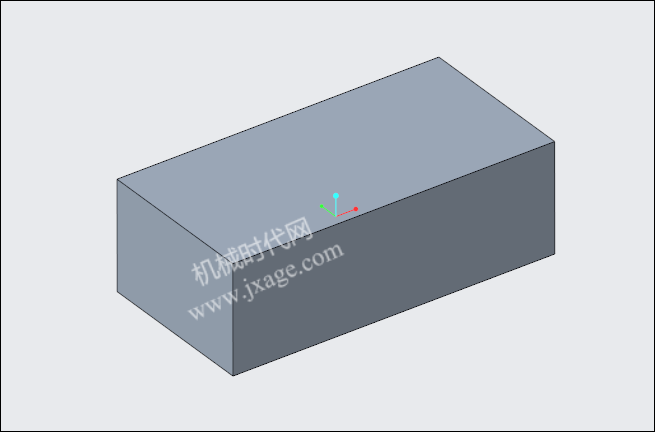

在默认情况下,Creo在拉伸和旋转时如果不激活移除材料按钮,那么默认情况下是在模型的基础上添加材料的。

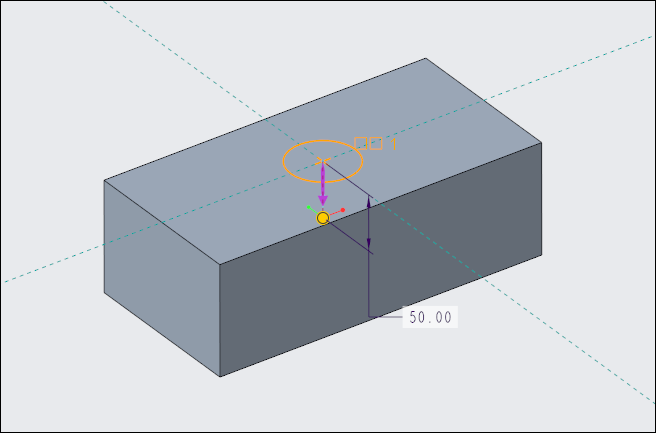

点击箭头,将拉伸方向设置为向下。

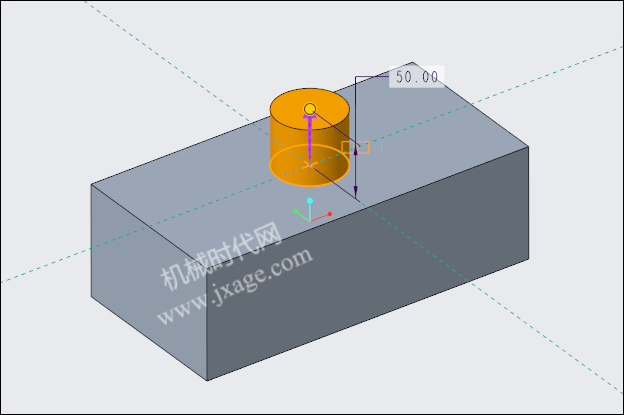

如下图所示,我们可以看到模型没有任何变化。

点击“文件”-“选项”-“配置编辑器”,添加配置选项:auto_add_remove,如下图所示。该配置选项可以在创建拉伸和旋转特征时,实现自动从添加材料切换为移除材料。

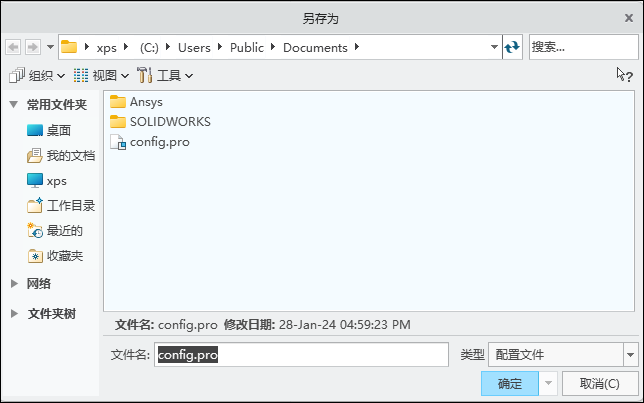

保持配置选项。

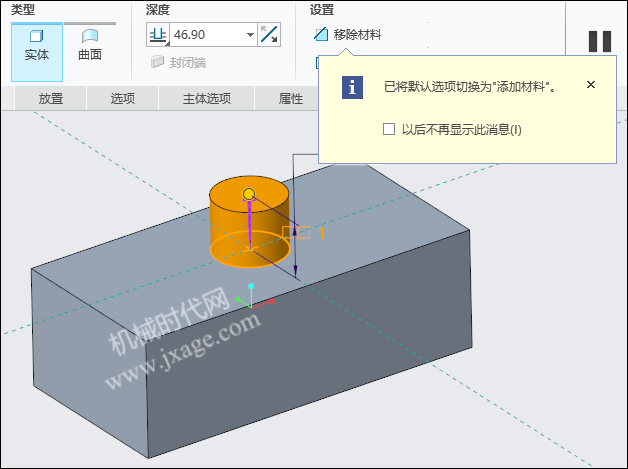

重新创建一个拉伸特征,如果拉伸出的实体在现有模型的外部,那么此时设置为“添加材料”。

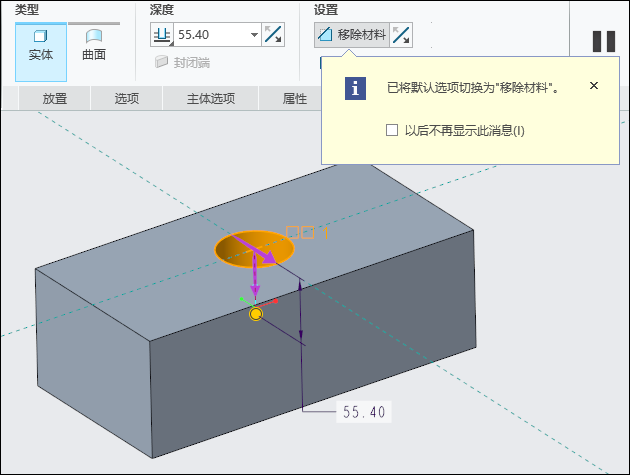

如果拉伸出的实体在现有模型的内部,那么此时设置为“移除材料”。

是不是很方便?
