很多人遇到Proe或Creo转DWG会出现乱码、符号不能正常显示或通过 “勾画特殊字符”导出等问题,是因为没设置好相关配置文件。下面简单介绍设置方法:

1.首先下载压缩包并进行解压,解压后可以看到如下图所示的文件。

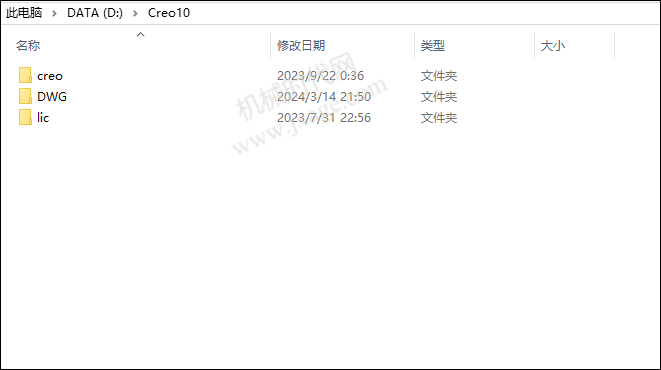

2.找到我们的Creo或者Proe的安装位置,比如我的Creo的安装位置如下图所示。将上一步解压出来的文件复制到下面的位置。

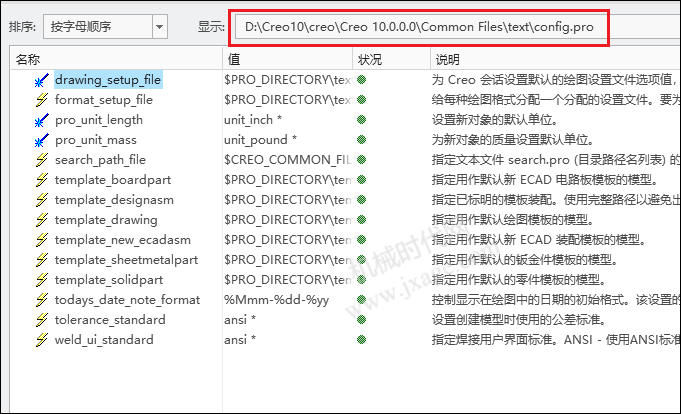

3.点击“文件”-“选项”-“配置编辑器”,弹出如下图所示的窗口。

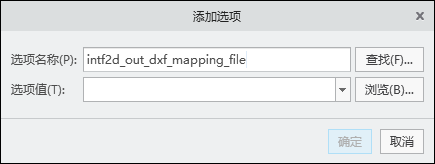

4.搜索配置选项intf2d_out_dxf_mapping_file,然后点击“查找”。

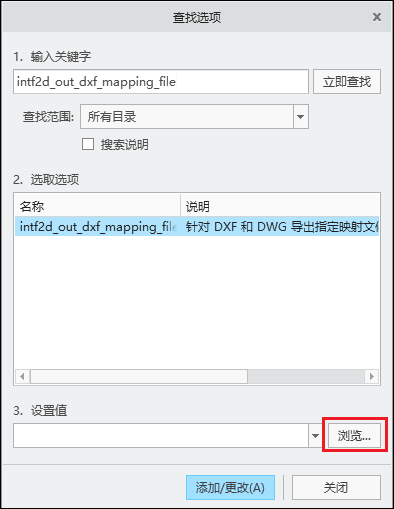

点击浏览,找到我们步骤2复制的文件。

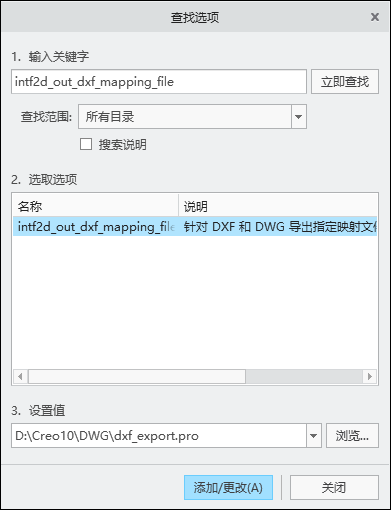

如下图所示,点击“添加/更改”文件。

5.点击是,对配置文件进行保存

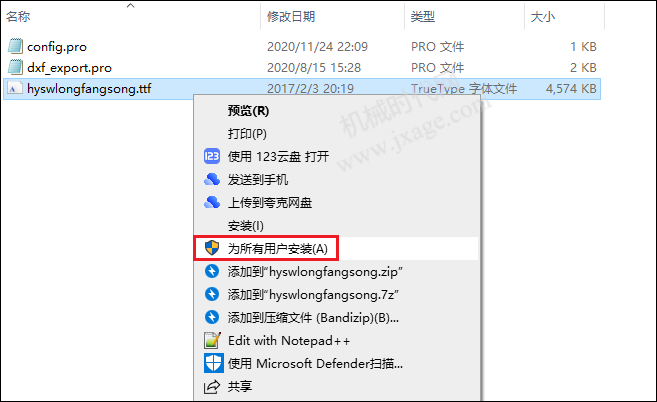

6.安装汉仪长仿宋字体,如已经安装请忽略。汉仪长仿宋字体在DWG文件夹里,鼠标右键选择“为所有用户安装”。

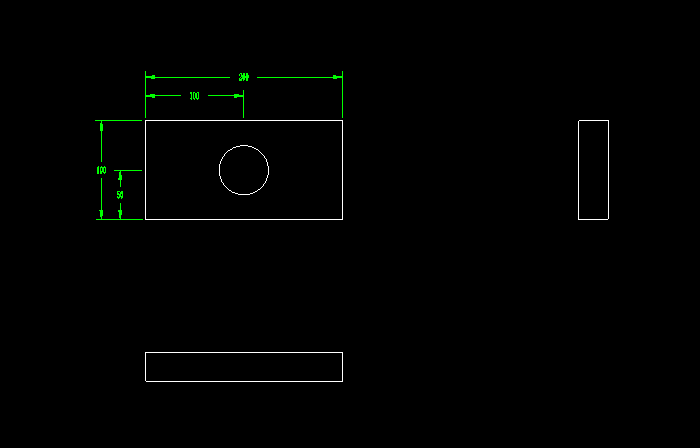

7.用起来!

文件下载:

此处为隐藏的内容
注册登录后,方可查看
