SolidWorks阵列如何实现尺寸渐变？

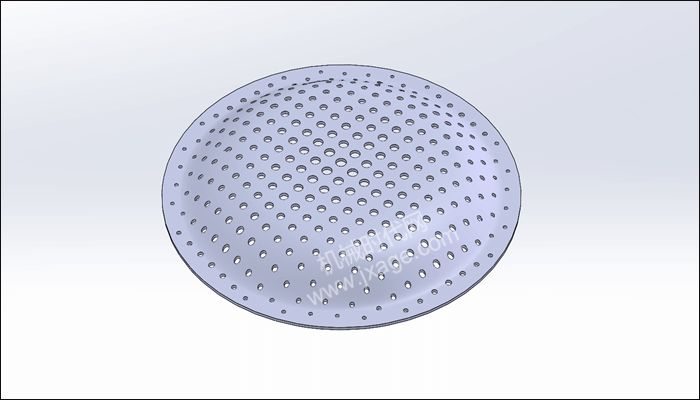

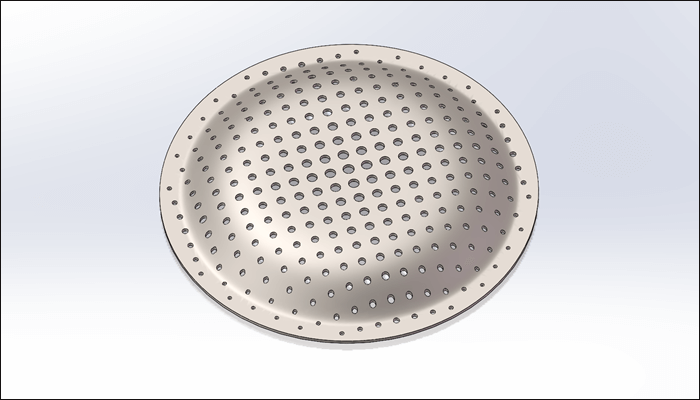

最终结果如下图所示。

文章末尾下载模型

方法：

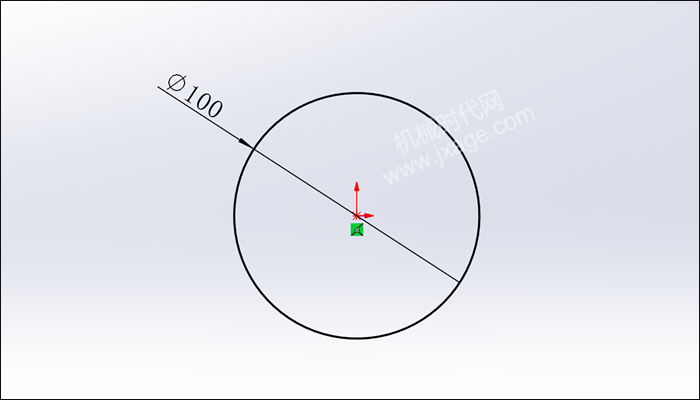

1.点击“草图绘制”，在上视基准面上绘制如下图所示的草图，点击勾号完成。

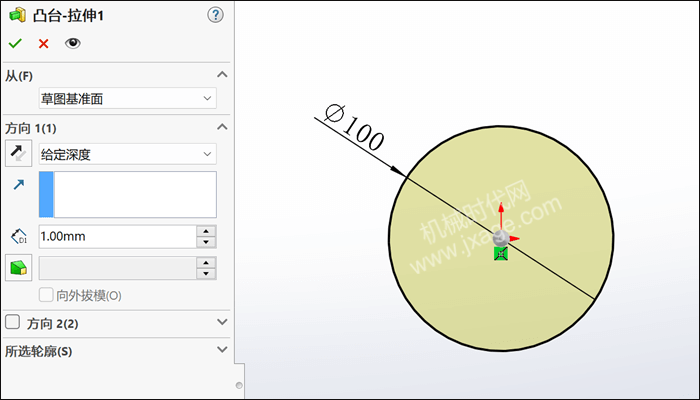

2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，拉伸深度为1.0mm，如下图所示，点击勾号完成。

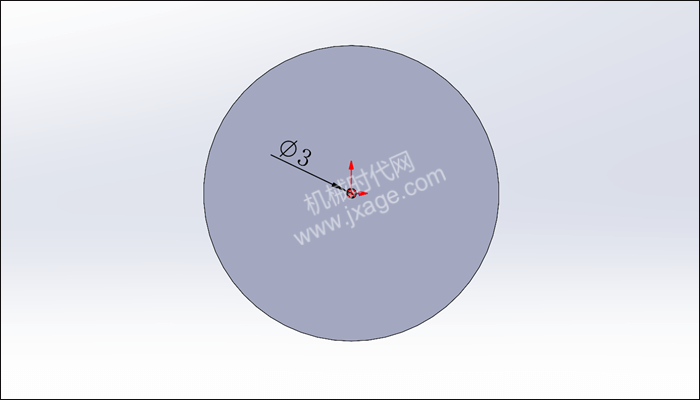

3.点击“草图绘制”，在下图所示的面上绘制草图，点击勾号完成。

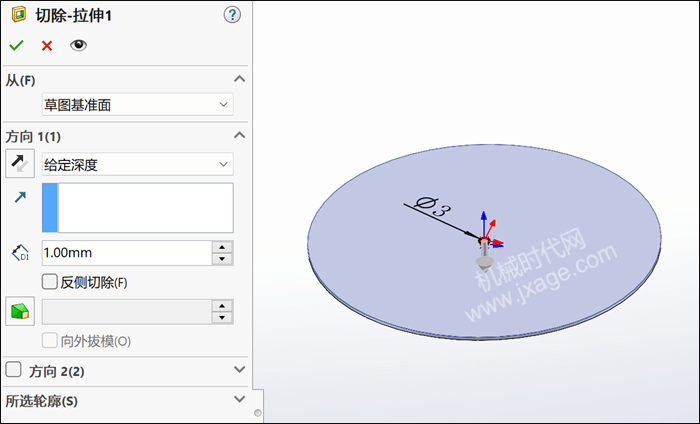

4.点击拉伸切除，选择上一步创建的草图作为拉伸截面，拉伸深度为1.0mm，如下图所示，点击勾号完成。

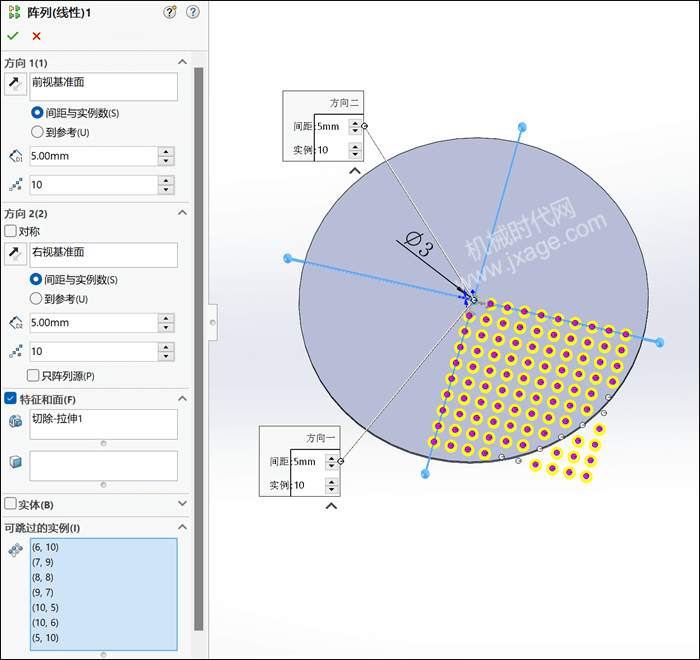

5.点击线性阵列，选择上一步创建的拉伸切除特征作为阵列对象，按照下图进行设置，方案1和方向2的实例间距为5mm，数量为10。

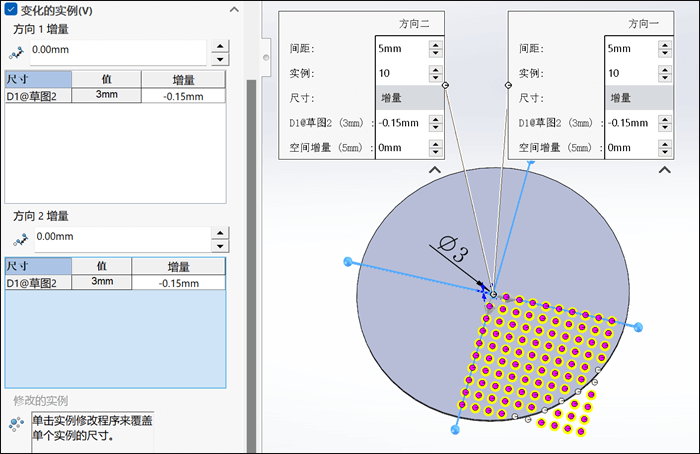

勾选“变化的实例”选项，方向1和方向2均选择直径3mm这个尺寸，尺寸增量均设置为-0.15mm，如下图所示。

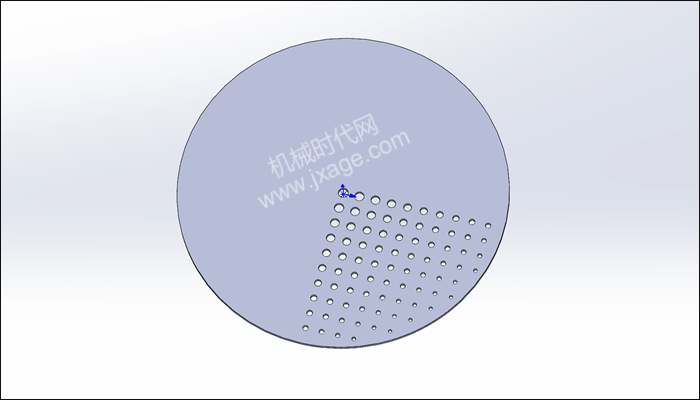

点击勾号完成线性阵列。

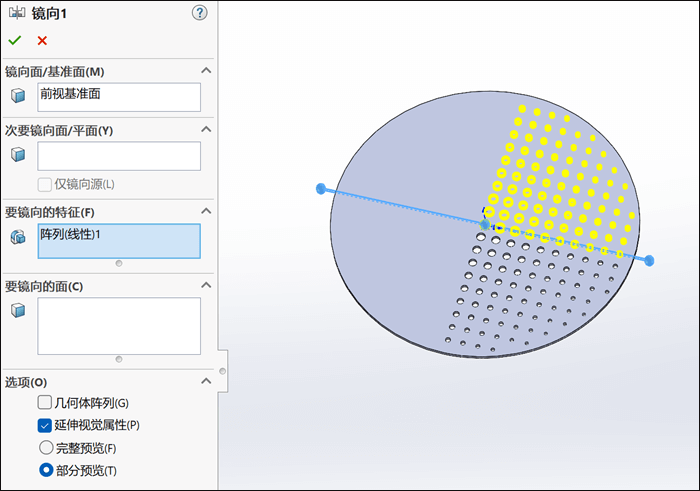

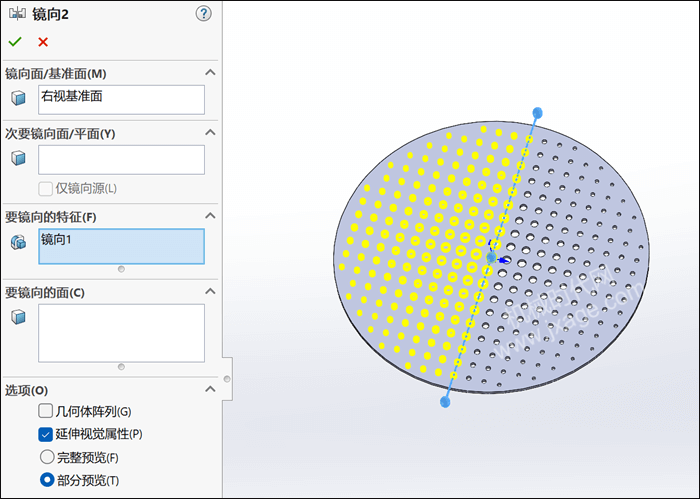

6.对上一步的阵列特征进行镜向。

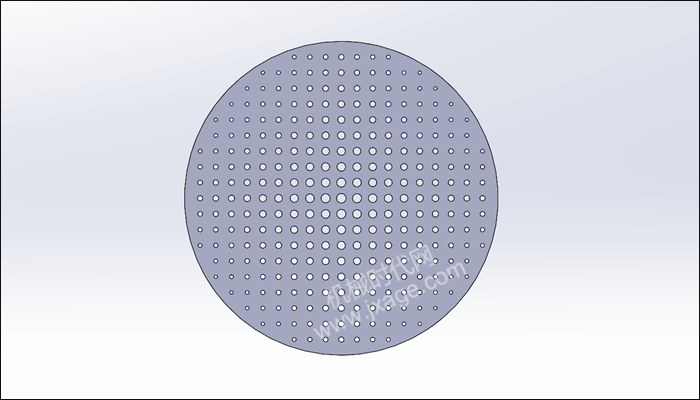

7.再次镜向。

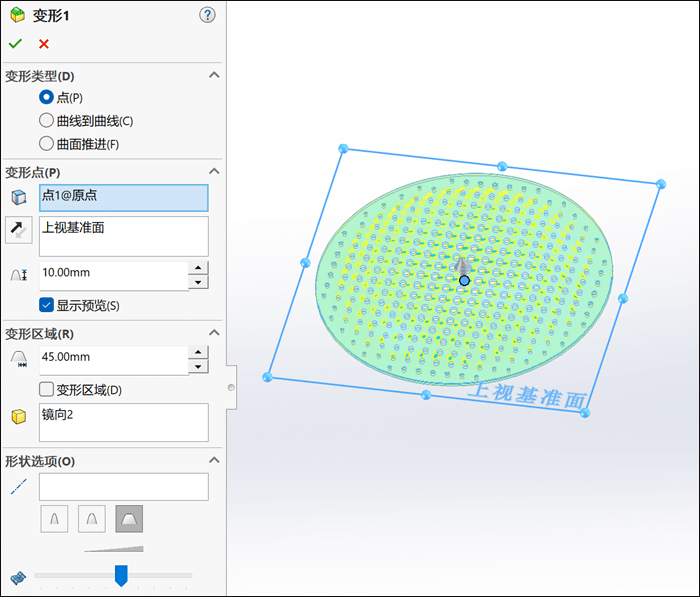

8.点击“插入”-“特征”-“变形”，变形类型选择“点”，变形点选择下图所示的原点，变形方向选择上视基准面，变形距离为10.0mm，其他设置如下图所示。

点击勾号完成。

9.完成渲染。
