SOLIDWORKS阵列随形变化如何使用?

SOLIDWORKS阵列中的随形变化选项可以有效提高我们建模的效率,那么如何使用呢?以下面的例子简单进行介绍。

方法:

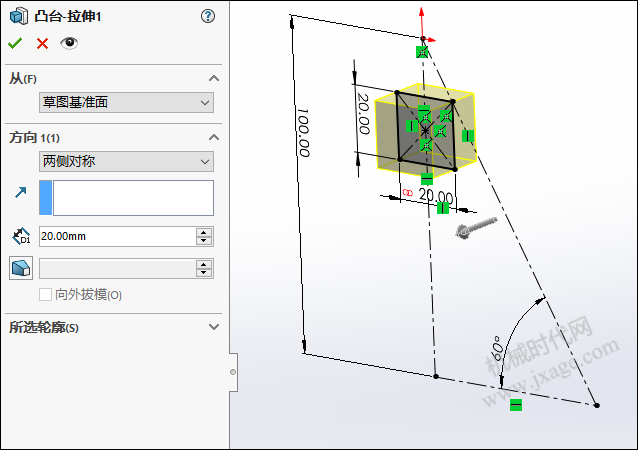

1.首先点击拉伸凸台/基体,选择前视基准面为草绘平面,绘制如下图所示的草图(正方形)。

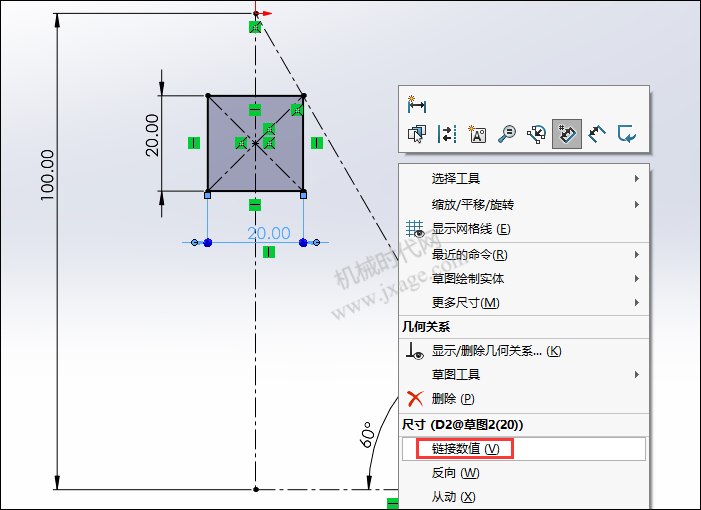

2.选择下面的尺寸,鼠标右键选择“链接数值”,如下图所示。

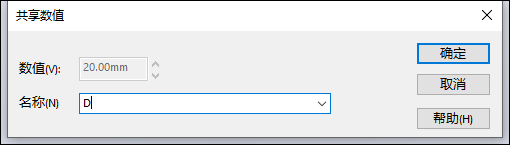

在弹出的共享数值窗口,输入名称:D。

点击勾号完成草图。

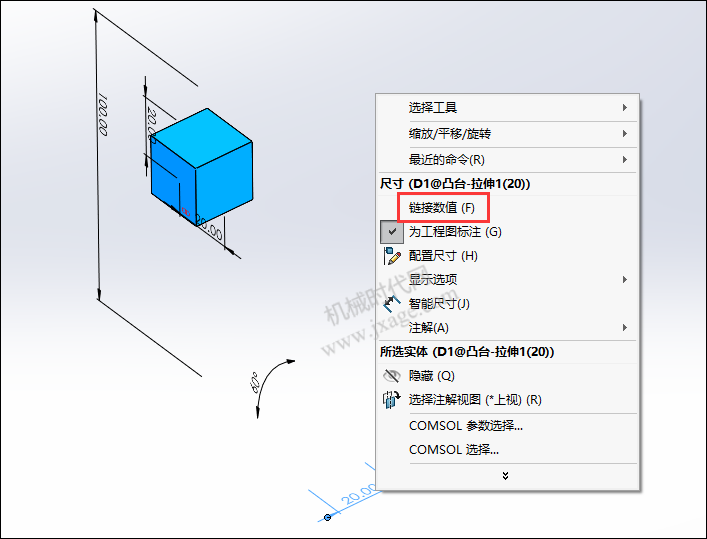

选择如下图搜索的拉伸深度尺寸,鼠标右键选择“链接数值”,如下图所示。

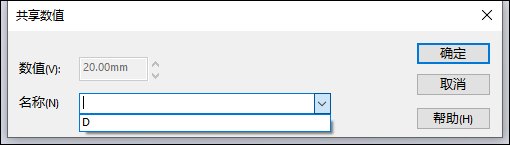

在弹出的共享数值窗口的名称下拉菜单中选择D,点击确定。

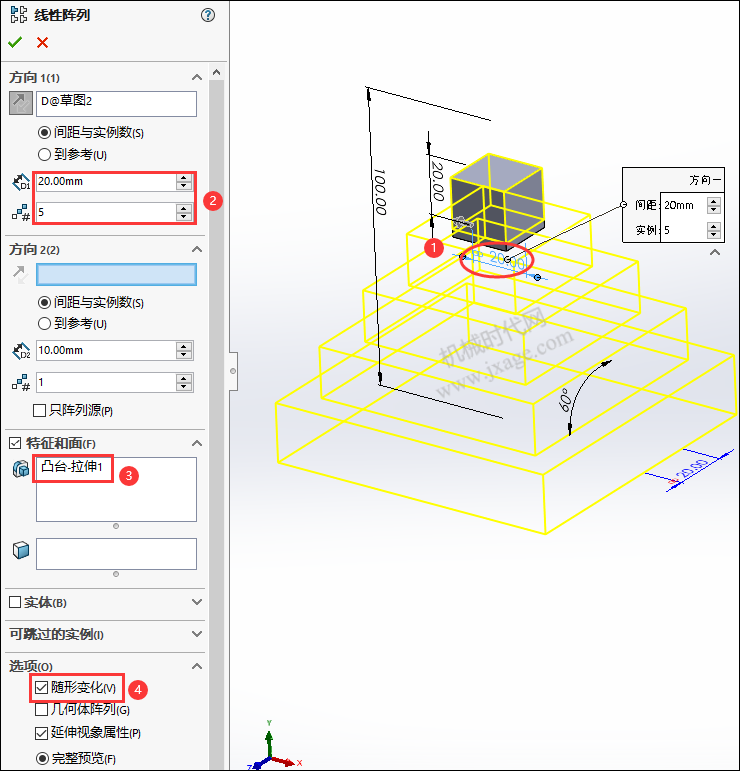

3.点击线性阵列,方向1选择下图1所示的尺寸,设置间距值为20,阵列实例数量为5,阵列对象是上一步的拉伸特征,注意勾选选项中的“随形变化”。

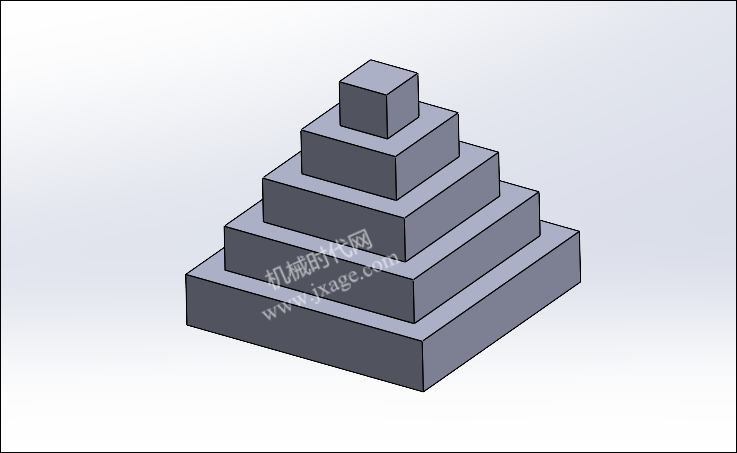

4.这样我们就完成了。
